Das Sägeblatt muss den angegeben
technischen Daten entsprechen und
für Metall-Trockenschnitt geeignet
sein.
Das Sägeblatt vor dem Auflegen auf
Fehler überprüfen (Risse,
Verbiegung). Fehlerhafte Sägeblätter
nicht verwenden.
Zum Handhaben des Sägeblattes
immer geeignete Arbeitshandschuhe
tragen.
Der Sägeblattwechsel darf nur bei
gezogenem Netzstecker erfolgen.

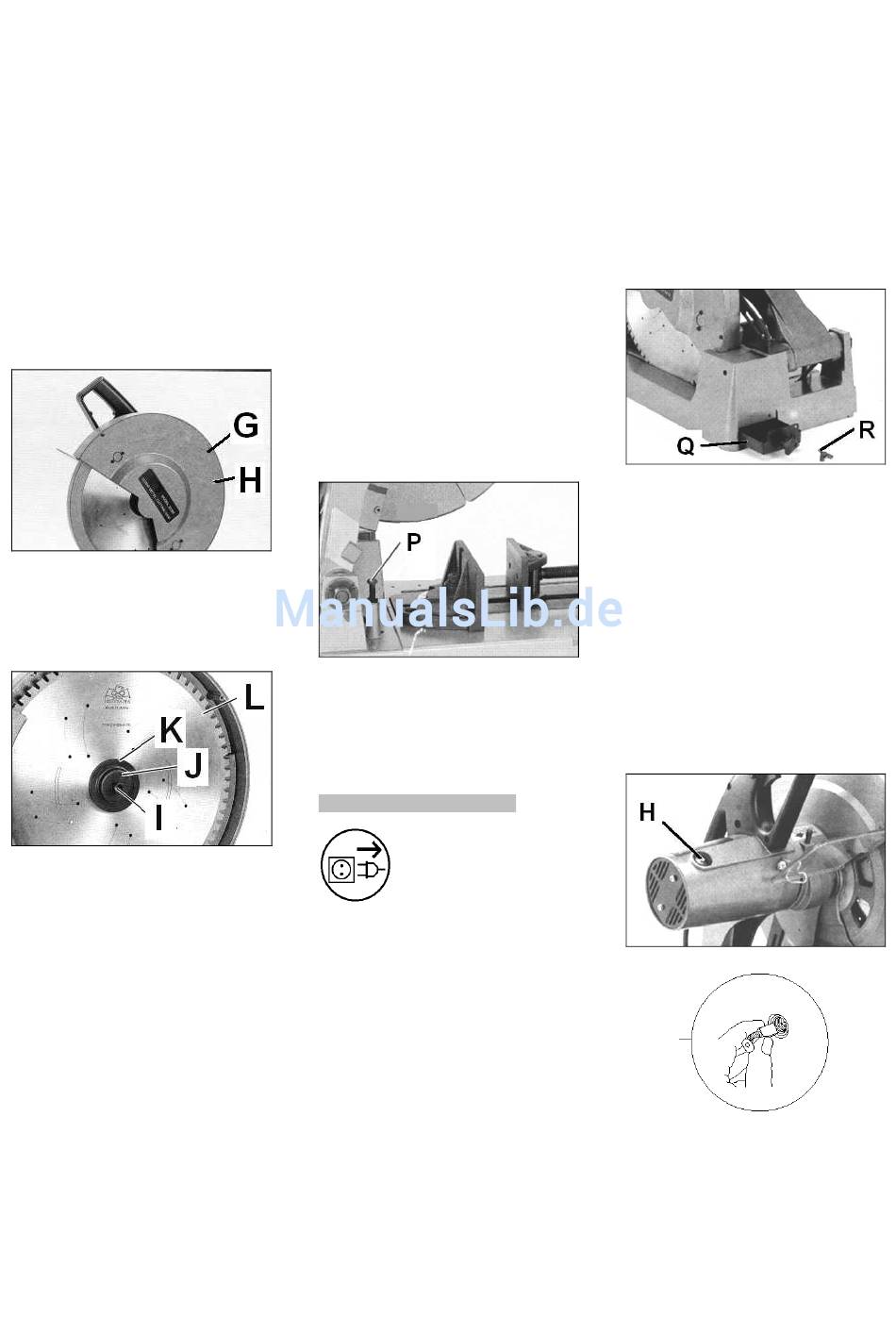

Lösen Sie die 3 Schrauben (G, Fig 6)
und entfernen Sie den Blattschutz
(H).
Fig 6
Drücken Sie die Spindelarretierung
(L, Fig 1) und drehen Sie das
Sägeblatt von Hand, bis die
Spindelarretierung einrastet.
Fig 7
Mittels beigelegtem Schlüssel die
Innensechskantschraube (I, Fig 7)
gegen den Uhrzeigersinn lösen.
Die Beilagscheibe (J), den
Klemmflansch (K) und das Sägeblatt
(L) entfernen.
Bevor Sie das neue Sägeblatt
montieren, müssen die Flansche
gereinigt werden.
Achten Sie darauf, dass die Zähne
des Sägeblattes in Schnittrichtung
(abwärts) zeigen.
Zum Einsetzen des neuen
Sägeblattes den Vorgang umgekehrt
ausführen.
Die Innensechskantschraube nicht zu
fest anziehen.
Spindelarretierung lösen,
Innensechskantschlüssel entfernen.
Stellen Sie sicher, dass alle
Schutzeinrichtungen vorhanden sind
und dass das Sägeblatt sich frei
dreht.
Die Schnitttiefenbegrenzung
kontrollieren (siehe Kapitel 7.2)
Schlüssel wieder in die Aufnahme
legen.
Netzstecker der Maschine
einstecken.
Die Maschine zur Prüfung kurz laufen
lassen.
Achtung:
Beim Starten der Maschine immer
auf einer Seite stehen.
7.2 Einstellung des Schnitttiefen-
anschlags
Der Tiefenanschlag (P, Fig 8) muss
richtig eingestellt sein.
Fig 8
Achtung:
Bei zu tief eingestelltem
Tiefenanschlag wird der
Spänebehälter zerschnitten.
8. Wartung und Inspektion
Wartungs-, Reinigungs-
und Reparaturarbeiten
nur bei gezogenem
Netzstecker durchführen.
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen nur
von einer Elektrofachkraft
durchgeführt werden.
Alle Schutzeinrichtungen müssen
nach Wartungs-, Reinigungs- oder
Reparaturarbeiten sofort wieder
montiert werden.
Ersetzen Sie beschädigte
Schutzeinrichtungen sofort.
Reinigung:
Reinigen Sie das Maschinengehäuse
regelmäßig mit einem weichen Tuch,
vorzugsweise nach jedem Einsatz.
Halten Sie die Lüftungsschlitze frei
von Staub und Schmutz.
12
Entfernen Sie hartnäckigen Schmutz
mit einem weichen, mit Seifenwasser
angefeuchteten Tuch.
Verwenden Sie keine Lösungsmittel
wie Benzin, Alkohol, Ammoniak usw.
Derartige Stoffe beschädigen die
Kunststoffteile.
Reinigung des Spänebehälters
Lösen Sie die Schraube (R, Fig 9)
und nehmen Sie den Spänebehälter
(Q) zum Reinigen heraus.
Fig 9
Sägeblätter:
Verwenden Sie nur fehlerlose HM-
Sägeblätter welche für Metall-
Trockenschnitt geeignet sind.
Kollektorbürsten:
Wechsel der Kollektorbürsten:
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Kollektorbürsten (H, Fig 10) nach
50 Einsatzstunden überprüfen,
danach alle 10 Stunden.
Fig. 10
Die Bürsten ersetzen, wenn sie bis
auf 7mm abgenutzt sind.
(Jet Teilenummer:
PM-999034A
2 Stk. erf.)
