3 Montage

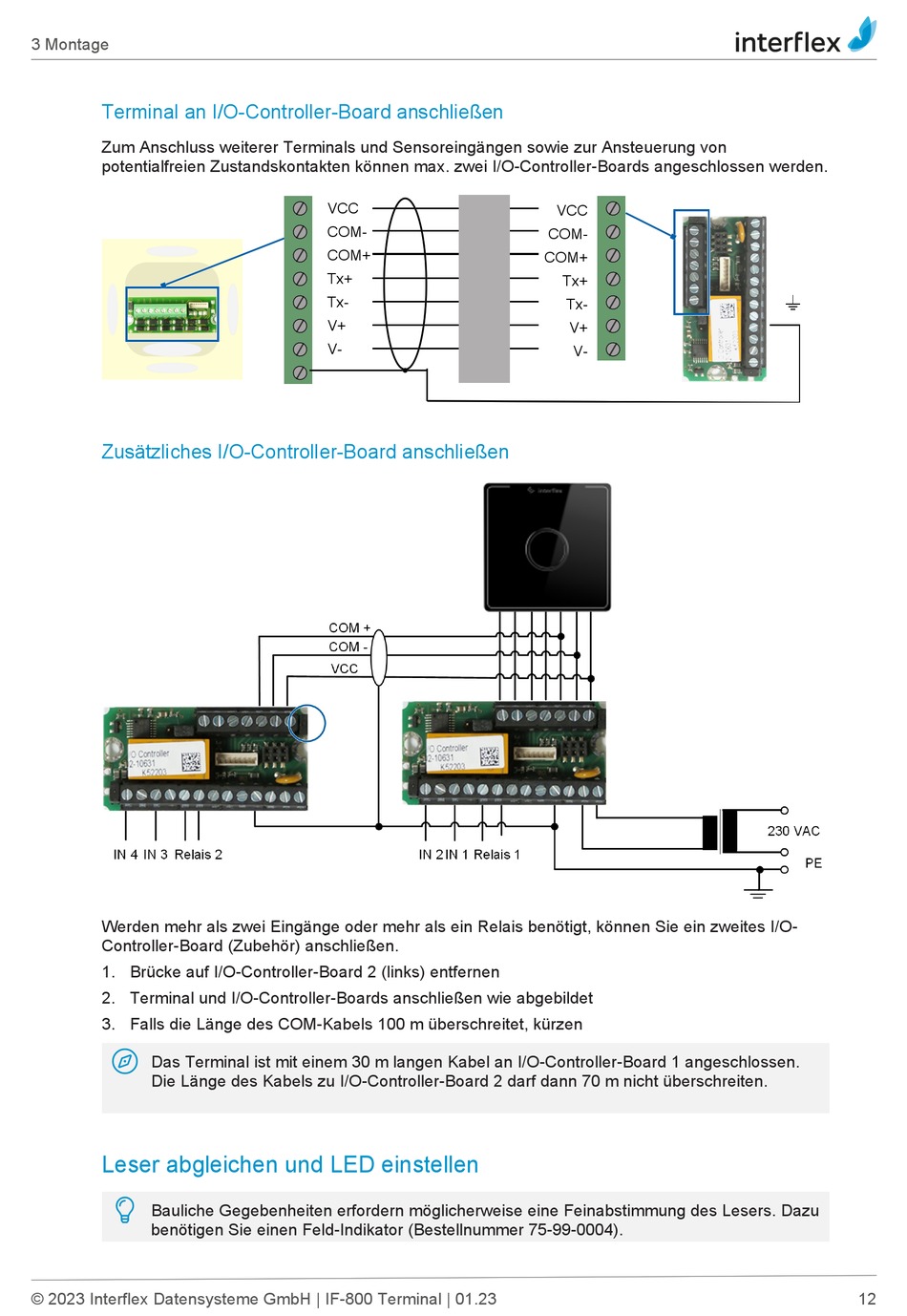

Terminal an I/O-Controller-Board anschließen
Zum Anschluss weiterer Terminals und Sensoreingängen sowie zur Ansteuerung von
potentialfreien Zustandskontakten können max. zwei I/O-Controller-Boards angeschlossen werden.
Zusätzliches I/O-Controller-Board anschließen
Werden mehr als zwei Eingänge oder mehr als ein Relais benötigt, können Sie ein zweites I/O-
Controller-Board (Zubehör) anschließen.
1. Brücke auf I/O-Controller-Board 2 (links) entfernen
2. Terminal und I/O-Controller-Boards anschließen wie abgebildet
3. Falls die Länge des COM-Kabels 100 m überschreitet, kürzen

Das Terminal ist mit einem 30 m langen Kabel an I/O-Controller-Board 1 angeschlossen.
Die Länge des Kabels zu I/O-Controller-Board 2 darf dann 70 m nicht überschreiten.

Leser abgleichen und LED einstellen


Bauliche Gegebenheiten erfordern möglicherweise eine Feinabstimmung des Lesers. Dazu
benötigen Sie einen Feld-Indikator (Bestellnummer 75-99-0004).
© 2023 Interflex Datensysteme GmbH | IF-800 Terminal | 01.23
VCC
COM-
COM+
Tx+
Tx-
V+
V-
VCC
COM-
COM+
Tx+
Tx-
V+
V-
