LINEAR 5 1.0
MK II

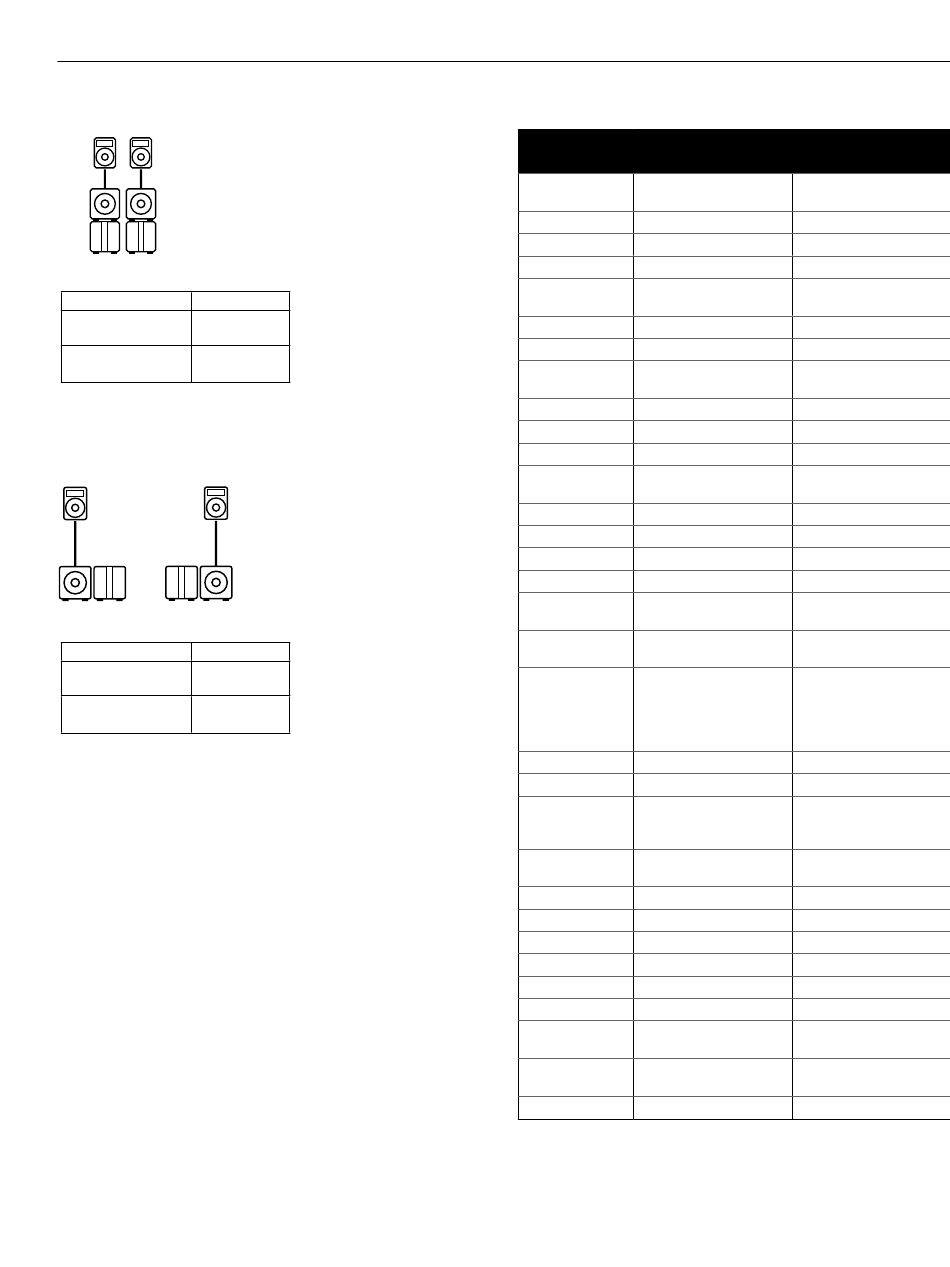

5.4 Aufbau als Cardioid-Setup 1:1 vertical

Cardioid-System mit Distanzstange – die unteren
Bässe sind nach hinten gerichtet.
Presets:
Topteile
Low Cut
LINEAR 5
Front
MK II
Subwoofer
LINEAR 5
Cardioid 1:1
MK II
Subwoofer
vertical

5.5 Aufbau als Cardioid-Setup 1:1 horizontal

Presets:
Topteile
Low Cut
LINEAR 5
Front
MK II
Subwoofer
LINEAR 5 Cardioid 1:1
MK II
Subwoofer
horizontal
Ab Seite 42 finden Sie mehrere ausführliche Aufbau- und Verkabe-
lungsbeispiele zum Betrieb Ihres LINEAR 5
6 Optionales Zubehör von HK Audio
Für alle LINEAR 5 bietet HK Audio Weather Protective Covers an,
MK II
die gleichzeitig als Transportschutz und als Regenschutz (während des
Betriebes) geeignet sind. Nähere Infos finden Sie unter www.hkaudio.com
auf der Produktseite von LINEAR 5
16
Cardioid-System mit nebeneinander
liegenden Bässen - ein Subwoofer ist
jeweils nach hinten gerichtet.
-Systems.
MK II
.
MK II

7 Technische Daten

Modell LINEAR 5
110 XA
Max. SPL @ 10 % THD 127 dB Halfspace
(70 Hz – 12 kHz gemittelt)"
Max. SPL Peak @ 10 % THD 135 dB Halfspace
Frequenzgang +/-3 dB 74 Hz – 12 kHz
Frequenzgang -10 dB 68 Hz – 19 kHz
Endstufenleistung 600 / 1.200 Watt
(RMS/Peak)
Endstufentyp Class D - Biamped
Basslautsprecher -
Tief-/Mitteltonlaut- 1x 10", 2" Schwingspule
sprecher
Hochtontreiber 1", 1,4" Schwingspule
Horncharakteristik 80° x 60° CD-Horn, drehbar
Trennfrequenz aktiv 2,1 kHz FIR X-Over mit 72 dB/Okt. 1,9 kHz FIR X-Over mit 72 dB/Okt.
Maximaler Eingangs- 20 dBu
pegel
Analoge Eingänge 1x XLR/Klinke-Kombi symmetrisch
Analoger Thru 1x XLR symmetrisch
DSP Out 1x XLR symmetrisch
Netzwerkanschluss Ethercon RJ45, 1x In
Filter-Presets Flat, Monitor, Low Cut, Remote
Remote-Software DSP CONTROL (Windows, Mac
OS)
DSP-Funktionen Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
Sampling-Rate 48 kHz
Systemlatenz Unter 2 ms
Netzanschluss 1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
Leistungsaufnahme 1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
Aufstellwinkel 31°
Hochständerflansch DuoTilt 3°/7°
Flugpunkte 3x M8 (AP-8)
Griffe 1x SingleGrip
Gehäuse Hybrid (Birke-Multiplex/MDF)
Oberfläche Acryllack, schwarz
Frontgitter 2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
Abmessungen (BxHxT) 36 x 52,5 x 30 cm
14-1/16 x 20-43/64 x 11-13/16"
Gewicht 14,9 kg / 32.85 lbs
LINEAR 5
MK II MK II
112 XA
128 dB Halfspace
(70 – 12 kHz gemittelt)
136 dB Halfspace
73 Hz – 12 kHz
67 Hz – 19 kHz
600 / 1.200 Watt
Class D - Biamped
-
1x 12", 2,5" Schwingspule
1", 1,7" Schwingspule
80° x 60° CD-Horn, drehbar
20 dBu
1x XLR/Klinke-Kombi symmetrisch
1x XLR symmetrisch
1x XLR symmetrisch
Ethercon RJ45, 1x In
Flat, Monitor, Low Cut, Remote
DSP CONTROL (Windows, Mac OS)
Vollparametrischer 10-Band EQ
mit variabler Filter-Charakteris-
tik, High-Pass-Filter, Low-Pass-
Filter, Polarität, Level, Delay,
Limiter, Mute
48 kHz
Unter 2 ms
1x Kaltgeräteanschluss mit
V-Lock Sicherungssystem,
100-240 V
1 A / 100–240 V Nenn-Strom-
verbrauch nach EN 62368-1
31°
DuoTilt 3°/7°
3x M8 (AP-8)
2x SingleGrip
Hybrid (Birke-Multiplex/MDF)
Acryllack, schwarz
2 mm Metallgitter mit schwar-
zem Akustikschaumstoff
36 x 59 x 30,5 cm
14-1/16 x 23-15/64 x 12-1/32"
17,6 kg / 38.80 lbs
