- Seite 1 Home Appliances QW-NS23S47EI-DE Geschirrspüler...
-
Seite 3: Inhaltsverzeichnis
INHALT KAPITEL-1: ERKLÄRUNG DES PRODUKTS Technische Daten Konformität mit Normen und Testdaten KAPITEL-2: HINWEISE UND EMPFEHLUNGEN IN BEZUG AUF IHRE SICHERHEIT Recycling Sicherheitshinweise Empfehlungen Ungeeignete Artikel für die Geschirrspülmaschine KAPITEL-3: INSTALLATION DER MASCHINE Aufstellen der Maschine Wasseranschlüsse Wasserzulaufschlauch Wasserablassschlauch Elektrischer Anschluss KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Die Bedeutung der Wasserentkalkung Auffüllen von Salz... -
Seite 4: Kapitel-1: Erklärung Des Produkts

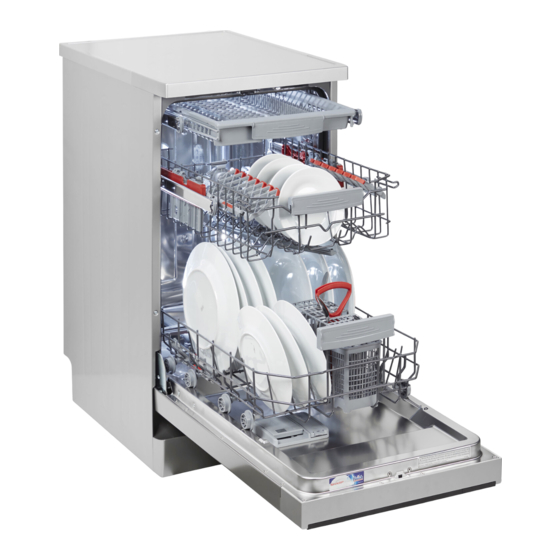

KAPITEL-1: ERKLÄRUNG DES PRODUKTES 1. Oberer Korb mit Schienen 7. Bedienfeld 2. Oberer Sprüharm 8. Dosiergerät für Spülmittel und Klarspüler 3. Unterer Korb 9. Besteckkorb 4. Unterer Sprüharm 10. Salzspender 5. Filter 11. Oberer Korb mit Schienen 6. Typenschild 12. Akti Trocknungsanlage: Dieses System sorgt für eine verbesserte Trocknung Ihres Geschirrs. -
Seite 5: Technische Daten
KAPITEL-1: TECHNISCHE DATEN Technische Angaben Kapazität 10 Gedecke Höhe 820 mm - 870 mm Breite 450 mm Tiefe 550 mm Nettogewicht 32 kg Stromversorgung 220-240 V, 50 Hz Gesamtstromverbrauch 1900 W Stromverbrauch beim Heizen 1800 W Pumpenstromverbrauch 100 W Abwasserpumpen- 30 W stromverbrauch Wasseranschlussdruck... -
Seite 6: Recycling
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN Recycling • Recycelbare Wertstoffe werden in bestimmten Bauteile und Verpackungen verwendet. • Die Kunststoffteile sind mit den folgenden internationalen Abkürzungen gekennzeichnet worden: (>PE< , >PS< , >POM<, >PP<) • Die Teile aus Karton sind aus wiederverwertetem Papier hergestellt worden. Diese können als Altpapier entsorgt werden, sodass sie der Wiederverwertung zugeführt werden können. - Seite 7 KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Stellen oder hängen Sie keine Lasten auf/an die offene Tür des Geschirrspülers, da dieser sonst umkippen könnte. • Verwenden Sie keine Spülmittel, die nicht speziell für Geschirrspüler hergestellt werden. Unser Unternehmen übernimmt für daraus entstandene Schäden keine Verantwortung.
-
Seite 8: Empfehlungen
KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Erlauben Sie Kinder nicht, mit dem Geschirrspüler zu spielen oder ihn einzuschalten. • Halten Sie Reinigungsmittel und Klarspüler von Ihren Kindern fern. • Halten Sie Kinder von der Geschirrspülmaschine fern, wenn sie offen steht, weil sich in der Maschine noch Rückstände von Reinigungssubstanzen befinden können. - Seite 9 KAPITEL-2: SICHERHEITSINFORMATIONEN UND EMPFEHLUNGEN • Absorbierende Gegenstände wie Schwämme oder Küchentücher gehören nicht in einen Geschirrspüler. Warnung:Achten Sie bitte darauf, dass Sie in Zukunft spülmaschinenfeste Produkte kaufen. DIE INSTALLATION DES GESCHIRRSPÜLERS Die Aufstellung des Geschirrspülers Beim Festlegen des Aufstellortes der Maschine sollten Sie zugängliche Orte berücksichtigen, die das Be- und Entladen des Geschirrs erleichtern.
- Seite 10 KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Zulaufschlauch Benutzen Sie nicht den Zulaufschlauch Ihres alten Geschirrspülers. Benutzen Sie stattdessen den neuen, im Lieferumfang enthaltenen Zulaufschlauch. Wenn Sie einen neuen oder einen lange nicht benutzten Zufuhrschlauch an Ihre Maschine anschließen, lassen Sie bitte erst eine Zeit lang Wasser durch den Schlauch fließen, bevor Sie ihn anschließen.
-
Seite 11: Das Netzkabel Des Geschirrspülers Darf Nur Von Einem Befugten
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS Warnung: Verlängern Sie den Ablaufschlauch nicht über 4 Meter, da das Schmutzwasser andernfalls nicht mehr problemlos abgepumpt und das Spülergebnis beeinträchtigt wird. In diesem Fall übernimmt der Hersteller keine Haftung. Der elektrische Anschluss Der geschützte Stecker Ihres Geschirrspülers muss an die Steckdose mit Schutzkontakt und der richtigen Spannung und Stromstärke angeschlossen werden. -
Seite 12: Wasserzulaufschlauch
KAPITEL-3: DIE INSTALLATION DES GESCHIRRSPÜLERS der Steckdose ziehen, wenn ein Spülprogramm zu Ende ist. Um Stromschläge zu vermeiden, dürfen Sie den Stecker nicht mit nassen Händen aus der Steckdose ziehen. Wenn Sie die Stromzufuhr Ihres Geschirrspülers unterbrechen, müssen Sie immer den Stecker selbst aus der Steckdose ziehen. Ziehen Sie niemals am Kabel. -
Seite 13: Kapitel-4: Gerät Auf Die Benutzung Vorbereiten
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Bevor der ersten Verwendung der Maschine • Prüfen Sie nach, ob die Angaben Ihrer Strom- und Wasserversorgung mit den Werten, die in den Anschlussanweisungen für die Maschine angegeben sind, übereinstimmen. • Entfernen Sie sämtliches Verpackungsmaterial aus der Maschine. •... - Seite 14 KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Wasserhahn Streifen in das Härtegrad Ihrer Maschine öffnen, Wasser Streifen Warten (1 Wasser halten auf den ermittelten Wert laufen lassen (1 schütteln. Min). (1 s). einstellen. Min). DE-14...
-
Seite 15: Wasserenthärtung Einstellen
KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Wasserenthärtung einstellen Englisch Härtegrad Deutsch dH Französisch dF Anzeige Großbritannien dE 0 – 5 0 – 9 0 – 6 L1 erscheint auf der Anzeige. 6 – 11 10 – 20 7 – 14 L2 erscheint auf der Anzeige. - Seite 16 KAPITEL-4: GERÄT AUF DIE BENUTZUNG VORBEREITEN Warnung: Kontaktieren Sie bei einem neu auftretenden Problem, das bei der Verwendung dieser Art von Reiniger entstehen sollte, direkt den Reinigungsmittelhersteller. Wenn Sie die Verwendung von Kombi-Reinigern aufgeben Um den Klarspüler-Härtegrad zu ändern, folgen Sie den nachstehenden Schritten, bevor Sie die Spülmaschine einschalten: •...
-
Seite 17: Kapitel-5: Geschirrspüler Beladen
KAPITEL-5: GESCHIRRSPÜLER BELADEN GESCHIRRSPÜLER BELADEN Für beste Ergebnisse befolgen Sie diese Laderichtlinien. Die Beladung Ihres Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität trägt zur Energie- und Wassereinsparung bei. Das manuelle Vorspülen von Geschirrteilen führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen. Sie können Tassen, Gläser, Stielgläser, kleine Teller, Schüsseln usw. - Seite 18 KAPITEL-5: GESCHIRRSPÜLER BELADEN Höhe des oberen Korbs anpassen Der obere Korb Ihres Gerätes ist auf die oberste Position eingestellt. Wenn Sie den oberen Korb in die unterste Position bringen, können Sie große Teller im oberen Korb spülen. Öffnen Sie Korbhalterungen am Ende der Schienen des oberen Korbs, indem Sie sie zur Seite drehen;...
-
Seite 19: Kapitel-5: Befüllen Ihres Geschirrspülers
KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS Unterer Korb Klappständer Die Klappständer im unteren Korb sind zweiteilig und dazu gedacht, dass Sie große Gegenstände, wie Töpfe, Pfannen, usw. leichter unterbringen können. Wenn gewünscht, können jede Seite einzeln oder alle zusammen herunter geklappt werden, um mehr Platz zu erhalten. Sie können die Klappständer aufstellen oder herunter klappen. -
Seite 20: Alternative Korbbeladungen
KAPITEL-5: GESCHIRRSPÜLER BELADEN Alternative Korbbeladungen Unterer Korb Oberer Korb DE-20... - Seite 21 KAPITEL-5: BEFÜLLEN IHRES GESCHIRRSPÜLERS Falsche Beladung Falsche Beladung kann zu schlechter Spül- und Trockenleistung führen. Bitte beachten Sie für gute Spülergebnisse die Empfehlungen des Herstellers. Wichtiger Hinweis für Testlaboratorien Genauere Informationen über Leistungstests erhalten Sie unter folgender E-Mail Adresse: “dishwasher@standardtest.info” . Geben Sie in Ihrer E-Mail bitte die Modellbezeichnung und die Seriennummer (20 Stellen) an, die Sie auf der Tür des Geräts finden.
-
Seite 22: Kapitel-6: Programmbeschreibungen
KAPITEL-6: PROGRAMMBESCHREIBUNGEN PROGRAMMBESCHREIBUNGEN Programmoptionen DE-22... - Seite 23 KAPITEL-6: PROGRAMMBESCHREIBUNGEN PROGRAMMBESCHREIBUNGEN Programmoptionen • Die Programmdauer kann sich je nach Geschirrmenge, Wassertemperatur, Umgebungstemperatur und ausgewählten Zusatzfunktionen ändern. • Die für andere als das Öko-Programm angegebenen Werte sind nur Richtwerte. • Das Öko-Programm dient zur Reinigung von normal verschmutztem Geschirr, da es für diese Verwendung das effizienteste Programm im Hinblick auf seinen kombinierten Energie- und Wasserverbrauch ist.
-
Seite 24: Kapitel-7: Maschine Einschalten Und Programm Auswählen
KAPITEL-7: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN Programmauswahl und Inbetriebnahme der Spülmaschine Spülmaschine mit der Ein-/Aus-Taste auszu- schalten. Wenn Sie im neu ausgewählten Pro- gramm eine Sonderfunktion verwenden, wählen Sie die gewünschte Funktion aus. 7. Start-/Pause-Taste Drücken Sie die Start-/Pause-Taste, um das Programm zu starten. -
Seite 25: Programm Ändern
KAPITEL-7: MASCHINE EINSCHALTEN UND PROGRAMME AUSWÄHLEN HINWEIS: Die Kindersicherung wird aktiviert/deaktiviert, indem Sie die Auswahl- taste (5) ungefähr 3 Sekunden drücken. Wenn sie aktiviert ist, blinken alle LEDs Drücken Sie die Taste „Start/ „CL“ wird angezeigt. Pause“ für 3 Sekunden. Während des Abbruchs blinkt HINWEIS: Wenn Sie die Spülmaschi- die Anzeige „Ende“. -
Seite 26: Kapitel-8: Wartung Und Reinigung
KAPITEL-8: WARTUNG UND REINIGUNG REINIGUNG UND WARTUNG Die Reinigung Ihres Geschirrspülers ist wichtig, um seine Lebensdauer zu sichern. Sorgen Sie dafür, dass die Wasserenthärtungseinstellung (falls vorhanden) korrekt vorgenommen und die richtige Menge an Reinigungsmittel verwendet wird, um Kalkablagerungen zu vermeiden. Füllen Sie das Salzfach nach, wenn die Salzsensorleuchte aufleuchtet. -
Seite 27: Abwasserpumpe
KAPITEL-8: WARTUNG UND REINIGUNG Abwasserpumpe Große Lebensmittelreste oder Fremdkörper, die nicht von den Filtern aufgefangen wurden, können die Abwasserpumpe blockieren. Das Spülwasser steht dann höher als der Filter. Warnung, Gefahr von Schnittverletzungen! Achten Sie beim Reinigen der Abwasserpumpe darauf, dass Sie sich nicht an Glasscherben oder spitzen Gegenständen verletzen. -
Seite 28: Kapitel-9: Fehlermeldungen Und Lösungsvorschläge
KAPITEL-9: FEHLERMELDUNGEN UND LÖSUNGSVORSCHLÄGE Die Installation und Reparaturen sollten nur vom autorisierten Kundendienst durchgeführt werden, um Gefahren zu vermeiden. Der Hersteller haftet nicht für Schäden, die sich aus Handlungen nicht autorisierter Personen ergeben. Reparaturen dürfen nur von autorisierten Technikern durchgeführt werden. Achten Sie darauf, dass bei Reparaturen nur Original-Ersatzteile verwendet werden. -
Seite 29: Entsorgung Ihrer Alten Maschine
ENTSORGUNG IHRER ALTEN MASCHINE DE-29... -
Seite 30: Service & Support
Service & Support Visit Our Website sharphomeappliances.com DE-30...
