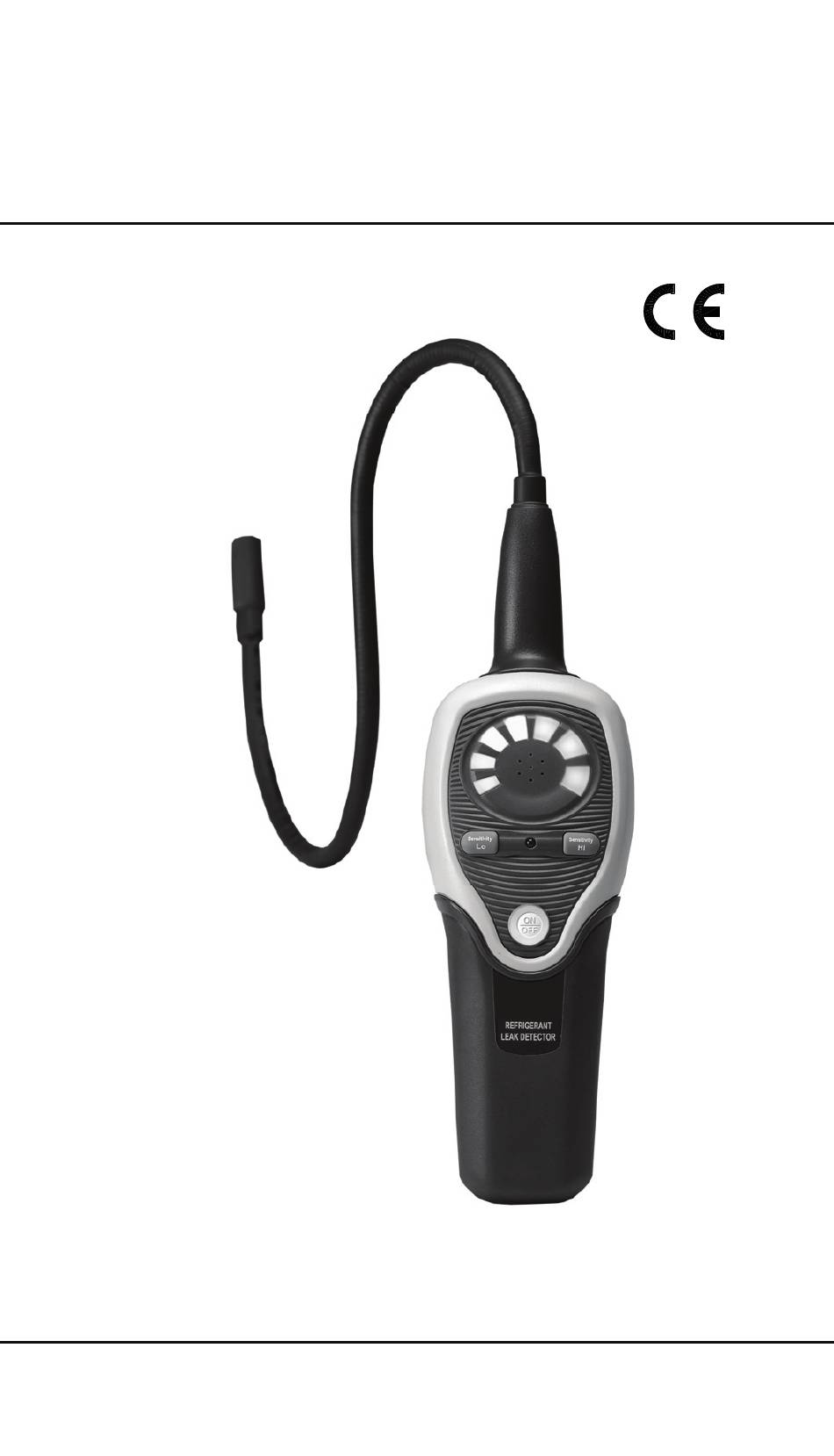

- Seite 1 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL RLD 380 Lecksuchgerät für Kühlanlagen Refrigerant Leak Detector...
- Seite 2 Lecksuchgerät für Kühlanlagen BEDIENUNGSANLEITUNG...
-
Seite 3: Inhaltsverzeichnis
Lecksuchgerät für Kühlanlagen INHALTSVERZEICHNIS INHALT Seite 1. ALLG. INFORMATIONEN -------------------- 2. EIGENSCHAFTEN ----------------------------- 3. SPEZIFIKATIONEN ----------------------------- 4. ANLEITUNG --------------------------------------- 5. ERKLÄRUNG ------------------------------------- 6. BEDIENUNG -------------------------------------- 6-1 Installation der Batterien ------------------ 6 6-2 Automatischer Reset ------------------------ 7 6-3 Sensitivität Einstellungen ---------------- 8 7. -
Seite 4: Allgemeine Informationen
Sie die Anleitung für spätere Fragen gut auf. 2. EIGENSCHAFTEN Der RLD 380 ist dazu konzipiert um als Anzeigegerät in jeder Umgebung R-134a, R-410A, R-407C, R22… und Freon Gas aufzuspüren und anzuzeigen. Das RLD 380 besitzt einen neuartigen Halbleiter Sensor... -
Seite 5: Spezifikationen
Lecksuchgerät für Kühlanlagen 3. SPEZIFIKATIONEN Aufspürbare Gase: R-134a / R-404A / R-407C / R-410A / R-22 etc. Alarm: Signalton, dreifarben-LED Anzeige. Empfindlichkeit: R-134a, 3g / jahr 30g / jahr 404A,407C,410A R-22 4g / jahr 40g / jahr Stromversorgung: 4 AA (6V DC) Alkaline Batterie Schwanenhals Sensor: 40cm Maße / Gewicht: 173 x 66 x 56 mm (ca.400g) -
Seite 6: Anleitung
Aufbewahrungstemperatur & Feuchte: -10 ~60 °C, < 70% RH Höhenlage: < 2000M 4. ANLEITUNG (1) Der RLD 380 ist nicht für explosionsgefährdende Bereiche laut ATEX zugelassen ! Bitte benutzen Sie das Gerät nicht in solchen speziell deklarierten Umgebungen. (2) Es gibt einige Umweltbedingungen die fehlerhafte Messungen verursachen können:... -
Seite 7: Erklärung
Lecksuchgerät für Kühlanlagen 5. ERKLÄRUNG Sensor Sensor Schutz ○ ○ LED Leck Anzeiger Sensitiv Lo Button ○ ○ Batterieanzeige Sensitiv Hi Button ○ ○ Power On/Off & Reset Knopf ○ Batterieabdeckung Schraube für Deckel ○ ○ ○... -
Seite 8: Bedienung
Lecksuchgerät für Kühlanlagen 6. BEDIENUNG 6-1 Einlegen der Batterien Lösen Sie die Schraube und entfernen Sie die Batterieabdeckung an der Unterseite des Gerätes, wie auf Abbildung 1 beschrieben(siehe fig.1). Legen Sie die 4 “AA” alkaline Batterien ein. Schließen Sie die Batterieabdeckung. geringer Batteriespannung leuchtet... -
Seite 9: Automatischer Reset
Lecksuchgerät für Kühlanlagen 6-2 Automatische Umgebungsjustage Das RLD 383 verfügt über eine Rückstellfunktion welche es ermöglicht das Gerät auf null zu justieren unabhängig davon wie viel Gas sich bereits in der Umgebung befindet. Umgebungsjustage Setup - Durch nochmaliges Drücken des ON/OFF Buttons im messenden Zustand wird der momentan angezeigte Wert als 0-Punkt festgelegt... -
Seite 10: Arbeitsanweisung
Lecksuchgerät für Kühlanlagen 6-3 Nutzung der Sensitivity-Tasten Das Instrument bietet zwei verschiedene Ebenen der Empfindlichkeit des Sensors. Nach Einschalten des Gerätes ist automatisch immer die Empfindlichkeit auf HI eingestellt. Um die Empfindlichkeit zu wechseln, drücken Sie einfach den LO Button. Nach drücken der Taste leuchten die beiden linken LED´s (grün) kurz auf. - Seite 11 Anmerkung: Ein Hineinblasen in den Sensor löst einen Luftströmungsalarm aus. (1) Start & Reset Funktions Button: Der ON/OFF Button schaltet das RLD 380 EIN oder AUS und führt die Resetfunktion aus. Durch einmaliges Drücken der Taste wird das Gerät eingeschaltet. Die LED´s leuchten nacheinander maximal 90 Sekunden auf, und zeigen an, dass das Gerät sich anhand der Umgebungsbedingungen selbst...
-
Seite 12: Austausch Des Sensors
Bewegen Sie nun langsam den Sensor über die Stelle wo das Leck vermutet wird. Wenn das RLD 380 eine höhere Konzentration entflammbaren Gases registriert wechselt die Anzeige von grün über orange nach rot und gibt bei erreichen einer bestimmten Konzentration einen Alarmton von sich. - Seite 13 Lecksuchgerät für Kühlanlagen rapide verkürzt werden. Es ist wichtig das der Sensor frei von Wassertropfen, Öl, Schmiermittel Staub und anderen Verschmutzungen geschützt wird. Um ein gutes Ergebnis mit dem Messgerät zu erzielen sollte der Sensor in einem bestimmten Zeitabstand ersetzt werden.
-
Seite 14: Reinigung
Lecksuchgerät für Kühlanlagen 9. REINIGUNG: Reinigen Sie das Instrument (Plastikgehäuse) mit mildem Reinigungsmittel. Bitte nutzen Sie keine alkoholhaltigen Reinigungsmittel. WARNUNG! Alkoholhaltige Reinigungsmittel können das Gehäuse sowie den Sensor zerstören. - Seite 15 Refrigerant Leak Detector INSTRUCTION MANUAL...
