Dostmann Electronic RLD 380 Bedienungsanleitung

Lecksuchgerät für kühlanlagen
Vorschau ausblenden Andere Handbücher für RLD 380:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

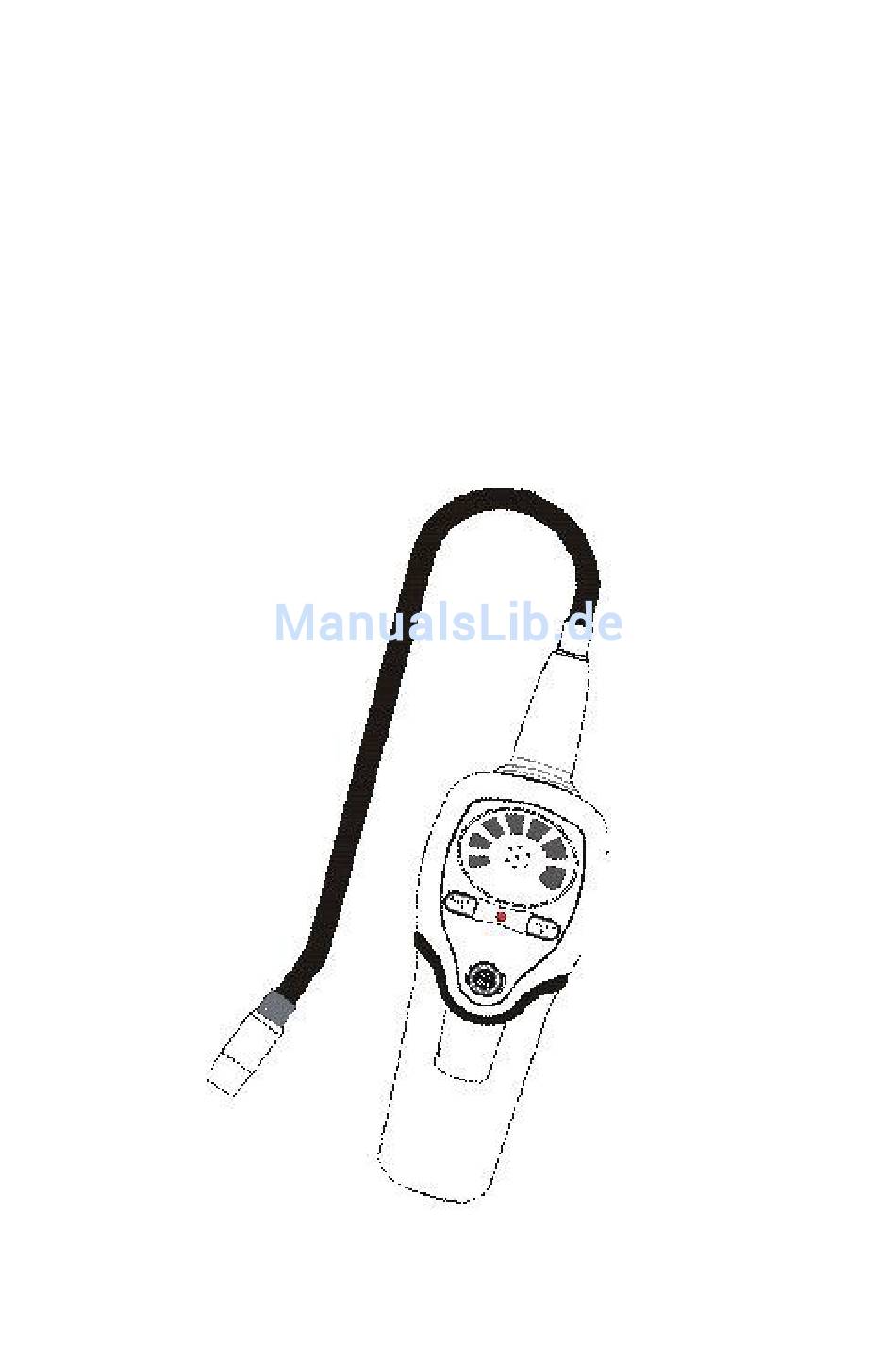

BEDIENUNGSANLEITUNG
RLD 380
Lecksuchgerät für Kühlanlagen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dostmann Electronic RLD 380

Inhaltszusammenfassung für Dostmann Electronic RLD 380

  • Seite 1 BEDIENUNGSANLEITUNG RLD 380 Lecksuchgerät für Kühlanlagen...

  • Seite 2: Inhaltsverzeichnis

    DATA LOGGER SOUND LEVEL METER INHALTSVERZEICHNIS INHALT Seite 1. ALLG. INFORMATIONEN--------------------- 2 2. EIGENSCHAFTEN----------------------------- 3. SPEZIFIKATIONEN---------------------------- 4. ANLEITUNG------------------------------------- 5. ERKLÄRUNG------------------------------------ 5 6. BEDIENUNG------------------------------------- 7 6-1 Installation der Batterien-------------- 6-2 Automatischer Reset ------------------ 6-3 Sensitivität Einstellungen---------- 9 7. MESSVORGANG----------------------------- 8. AUSTAUSCH DES SENSORS----------- 9.

  • Seite 3: Allgemeine Informationen

    Sie die Anleitung für spätere Fragen gut auf. 2. EIGENSCHAFTEN Der RLD 380 ist dazu konzipiert um als Anzeigegerät in jeder Umgebung R-134a, R-410A, R-407C, R22… und Freon Gas aufzuspüren und anzuzeigen. Das RLD 380 besitzt einen neuartigen Halbleiter Sensor welcher extrem sensitiv auf die verschiedenen Gase reagiert.

  • Seite 4: Spezifikationen

    DATA LOGGER SOUND LEVEL METER 3. SPEZIFIKATIONEN Aufspürbare Gase: R-134a / R-404A / R-407C / R-410A / R-22 etc. Alarm: Signalton, dreifarben-LED Anzeige. Empfindlichkeit: 5ppm Stromversorgung: 4 AA (6V DC) Alkaline Batterie Schwanenhals Sensor: 40cm Maße / Gewicht: 173 x 66 x 56 mm (ca.400g)

  • Seite 5: Anleitung

    Aufbewahrungstemperatur & Feuchte: -10 ~60 °C, < 70% RH Höhenlage: < 2000M 4. ANLEITUNG (1) Der RLD 380 ist nicht für explosionsgefährdete Bereiche laut ATEX zugelassen ! Bitte benutzen Sie das Gerät nicht in solchen speziell deklarierten Umgebungen. (2) Es gibt einige Umweltbedingungen die fehlerhafte Messungen verursachen können:...
  • Seite 6 DATA LOGGER SOUND LEVEL METER Bitte versuchen Sie Umgebungen mit diesen Stoffen zu meiden. § Plätze mit extrem hoher Gaskonzentration(Freon).

  • Seite 7: Erklärung

    DATA LOGGER SOUND LEVEL METER 5. ERKLÄRUNG 5-1 Tasten ○, 1 Sensor ○, 2 Sensor Schutz ○, 3 LED Leck Anzeiger ○, 4 Sensitiv Lo Button ○, 5 Sensitiv Hi Button ○, 6 Reset Knopf ○, 7 Power On/Off ○, 8 Batterie Abdeckung ○, 9 Schraube für Deckel...

  • Seite 8: Bedienung

    DATA LOGGER SOUND LEVEL METER 6. BEDIENUNG 6-1 Einlegen der Batterien § Lösen Sie die Schraube und entfernen Sie die Batterieabdeckung an der Unterseite des Gerätes, wie auf Abbildung 1 beschrieben. § Legen Sie die 4 “AA” alkaline Batterien ein. §...
  • Seite 9 DATA LOGGER SOUND LEVEL METER 6-2 Automatische Umgebungsjustage Das RLD380 verfügt über eine Rückstellfunktion welche es ermöglicht das Gerät auf null zu justieren, unabhängig davon wie viel Gas sich bereits in der Umgebung befindet. § Umgebungsjustage Setup – Durch nochmaliges Drücken des ON/OFF Buttons im messenden Zustand wird der momentan angezeigte Wert als 0-Punkt festgelegt und nur Werte darüber registriert.

  • Seite 10: Arbeitsanweisung

    DATA LOGGER SOUND LEVEL METER 6-3 Nutzung der Sensitivity Tasten Das Instrument bietet zwei verschiedene Ebenen der Empfindlichkeit des Sensors. Nach Einschalten des Gerätes ist automatisch immer die Empfindlichkeit auf Medium eingestellt. § Um die Empfindlichkeit zu wechseln, drücken Sie einfach den LO Button.
  • Seite 11 DATA LOGGER SOUND LEVEL METER l Wie findet man ein Leck ? Anmerkung: Ein Hineinblasen in den Sensor löst einen Luftströmungsalarm aus. (1) Start Button: Der ON/OFF Button schaltet das RLD380 EIN oder AUS. Durch einmaliges Drücken der Taste wird das Gerät eingeschaltet.
  • Seite 12 DATA LOGGER SOUND LEVEL METER das Gerät normal arbeitet. § Wenn das Gerät dies nicht tun sollte, bringen Sie es bitte zwecks einer Überprüfung zu Ihrem Händler. § (3) Finden eines Lecks § Bringen Sie den Sensor so nah als möglich in die Nähe des vermuteten Lecks.

  • Seite 13: Austausch Des Sensors

    DATA LOGGER SOUND LEVEL METER 8. AUSTAUSCH DES SENSORS Der Sensor hat eine beschränkte Lebensdauer von mehr als einem Jahr. Diese Lebensdauer kann durch Anwendungen in einem Bereich über >30000ppm rapide verkürzt werden. Es ist wichtig das der Sensor frei von Wassertropfen, Öl, Schmiermittel Staub und anderen Verschmutzungen geschützt wird.

  • Seite 14: Reinigung

    DATA LOGGER SOUND LEVEL METER 9. REINIGUNG Reinigen Sie das Instrument (Plastikgehäuse) mit mildem Reinigungsmittel. Bitte nutzen Sie keine alkoholhaltigen Reinigungsmittel.. WARNUNG! Alkoholhaltige Reinigungsmittel können das Gehäuse sowie den Sensor zerstören.
