3.

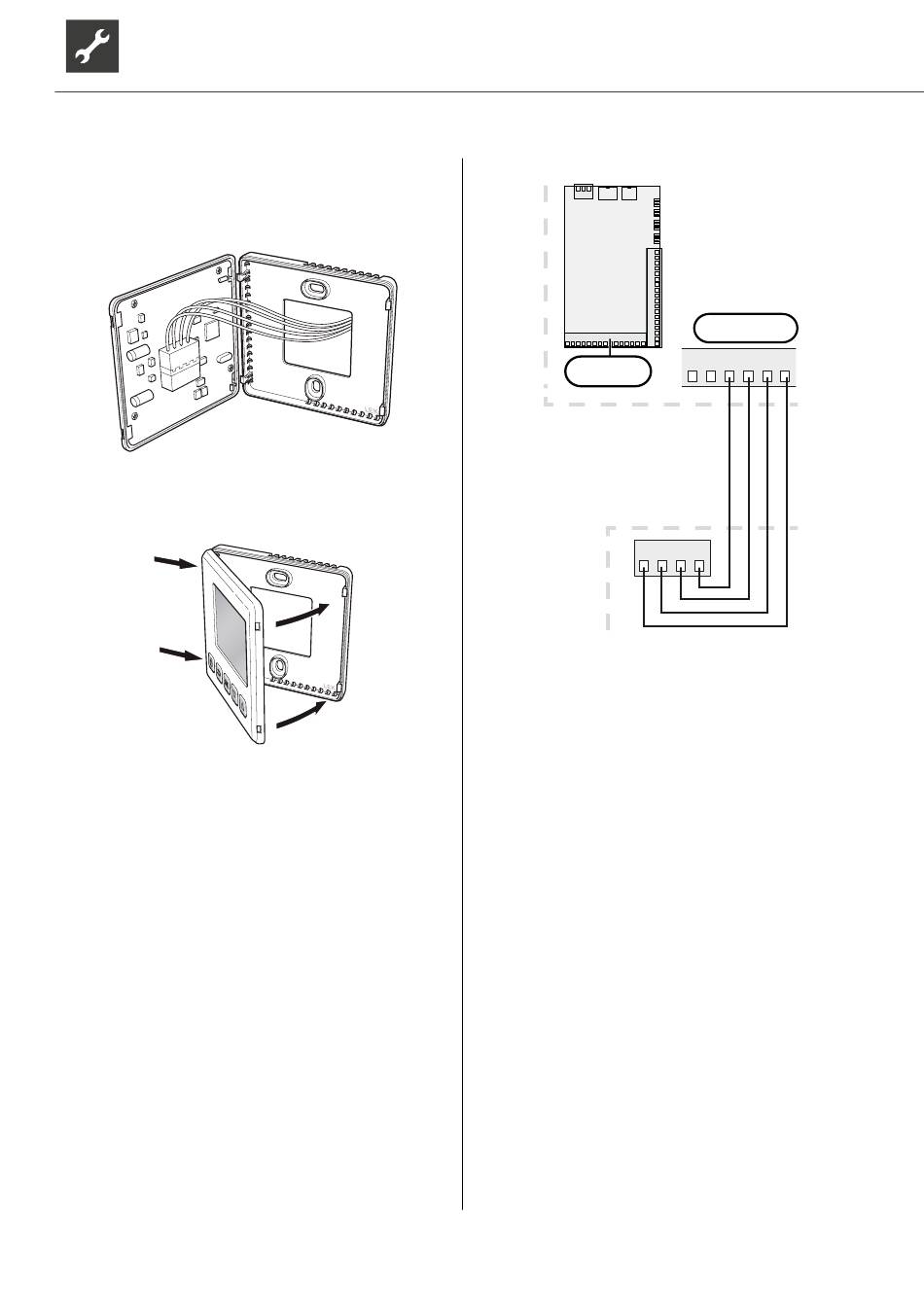

Gehäuseoberteil auf Gehäuseunterteil aufsetzen.
Hierzu das Gehäuseoberteil um ca. 30° anwinkeln
und die beiden Spalten an einer Seite des Gehäu-
seoberteils in die entsprechenden Klammern auf
einer Seite des Gehäuseunterteils führen.
4.
Gehäuseoberteil auf Gehäuseuntertel drücken
und die beiden Klammern auf der anderen Sei-
te des Gehäuseunterteils in die entsprechenden
Spalten des Gehäuseoberteils einrasten lassen.
5.
Elektrischen Schaltkasten der Hydraulikeinheit
öffnen und Kommunikationsleitung auf Klem-
menblock X4 der Eingangsplatine AA3 des Hei-
zungs- und Wärmepumpenregelung HPC mit ge-
eignetem Werkzeug anschließen.
8
Klemmenbelegung
AA3-X4
Schaltkasten
Hydraulikeinheit
RCU
12V A
6.
Nach Abschluss der elektrischen Anschlußar-
beiten elektrischen Schaltkasten und Hydrau-
likeinheit schließen.
7.
Spannungsversorgung herstellen.
Technische Änderungen vorbehalten | 83070300aDE | ait-deutschland GmbH
AA3-X4
7
8
9
10
11
12
B GND
