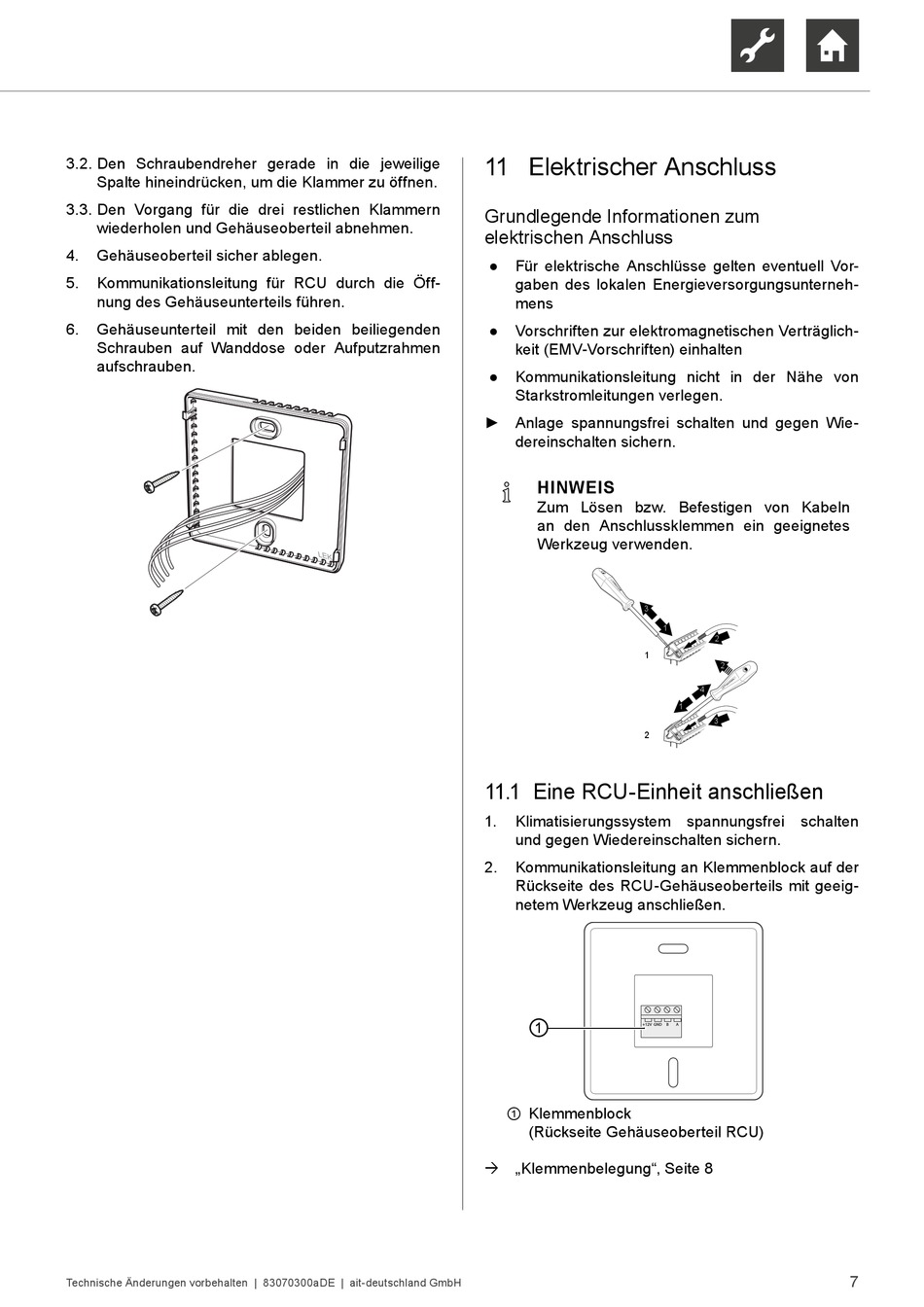

3.2. Den Schraubendreher gerade in die jeweilige
Spalte hineindrücken, um die Klammer zu öffnen.
3.3. Den Vorgang für die drei restlichen Klammern
wiederholen und Gehäuseoberteil abnehmen.
4.
Gehäuseoberteil sicher ablegen.
5.
Kommunikationsleitung für RCU durch die Öff-
nung des Gehäuseunterteils führen.
6.
Gehäuseunterteil mit den beiden beiliegenden
Schrauben auf Wanddose oder Aufputzrahmen
aufschrauben.
Technische Änderungen vorbehalten | 83070300aDE | ait-deutschland GmbH
11 Elektrischer Anschluss
Grundlegende Informationen zum
elektrischen Anschluss
●
Für elektrische Anschlüsse gelten eventuell Vor-
gaben des lokalen Energieversorgungsunterneh-
mens
●
Vorschriften zur elektromagnetischen Verträglich-
keit (EMV-Vorschriften) einhalten
●
Kommunikationsleitung nicht in der Nähe von
Starkstromleitungen verlegen.
► Anlage spannungsfrei schalten und gegen Wie-
dereinschalten sichern.
HINWEIS
Zum Lösen bzw. Befestigen von Kabeln
an den Anschlussklemmen ein geeignetes
Werkzeug verwenden.
3
1
1
2
11.1 Eine RCU-Einheit anschließen
1.
Klimatisierungssystem spannungsfrei schalten
und gegen Wiedereinschalten sichern.
2.
Kommunikationsleitung an Klemmenblock auf der
Rückseite des RCU-Gehäuseoberteils mit geeig-
netem Werkzeug anschließen.
+12V GND
① Klemmenblock
(Rückseite Gehäuseoberteil RCU)
„Klemmenbelegung", Seite 8
3
1
2
1
2
2
2
4
1
4
3
3
B
A
7
