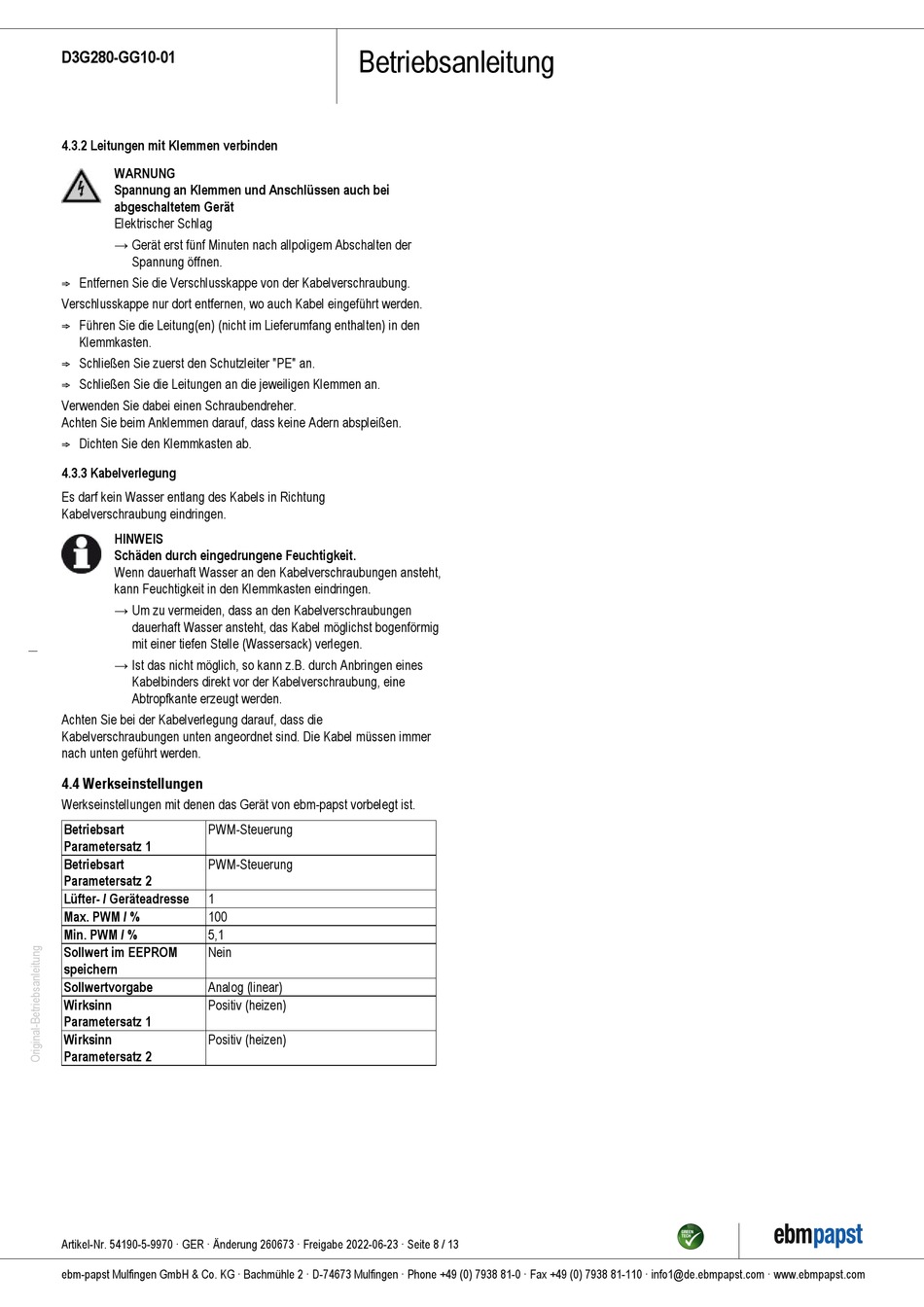

D3G280-GG10-01
4.3.2 Leitungen mit Klemmen verbinden
WARNUNG
Spannung an Klemmen und Anschlüssen auch bei
abgeschaltetem Gerät
Elektrischer Schlag
→ Gerät erst fünf Minuten nach allpoligem Abschalten der
Spannung öffnen.
; Entfernen Sie die Verschlusskappe von der Kabelverschraubung.
Verschlusskappe nur dort entfernen, wo auch Kabel eingeführt werden.
; Führen Sie die Leitung(en) (nicht im Lieferumfang enthalten) in den
Klemmkasten.
; Schließen Sie zuerst den Schutzleiter "PE" an.
; Schließen Sie die Leitungen an die jeweiligen Klemmen an.
Verwenden Sie dabei einen Schraubendreher.
Achten Sie beim Anklemmen darauf, dass keine Adern abspleißen.
; Dichten Sie den Klemmkasten ab.
4.3.3 Kabelverlegung
Es darf kein Wasser entlang des Kabels in Richtung
Kabelverschraubung eindringen.
HINWEIS
Schäden durch eingedrungene Feuchtigkeit.
Wenn dauerhaft Wasser an den Kabelverschraubungen ansteht,
kann Feuchtigkeit in den Klemmkasten eindringen.
→ Um zu vermeiden, dass an den Kabelverschraubungen
dauerhaft Wasser ansteht, das Kabel möglichst bogenförmig
mit einer tiefen Stelle (Wassersack) verlegen.
→ Ist das nicht möglich, so kann z.B. durch Anbringen eines
Kabelbinders direkt vor der Kabelverschraubung, eine
Abtropfkante erzeugt werden.
Achten Sie bei der Kabelverlegung darauf, dass die
Kabelverschraubungen unten angeordnet sind. Die Kabel müssen immer
nach unten geführt werden.
4.4 Werkseinstellungen
Werkseinstellungen mit denen das Gerät von ebm-papst vorbelegt ist.
Betriebsart
PWM-Steuerung
Parametersatz 1
Betriebsart
PWM-Steuerung
Parametersatz 2
Lüfter- / Geräteadresse
1
Max. PWM / %
100
Min. PWM / %
5,1
Sollwert im EEPROM
Nein
speichern
Sollwertvorgabe
Analog (linear)
Wirksinn
Positiv (heizen)
Parametersatz 1
Wirksinn
Positiv (heizen)
Parametersatz 2
Artikel-Nr. 54190-5-9970 · GER · Änderung 260673 · Freigabe 2022-06-23 · Seite 8 / 13
