D3G280-GG10-01

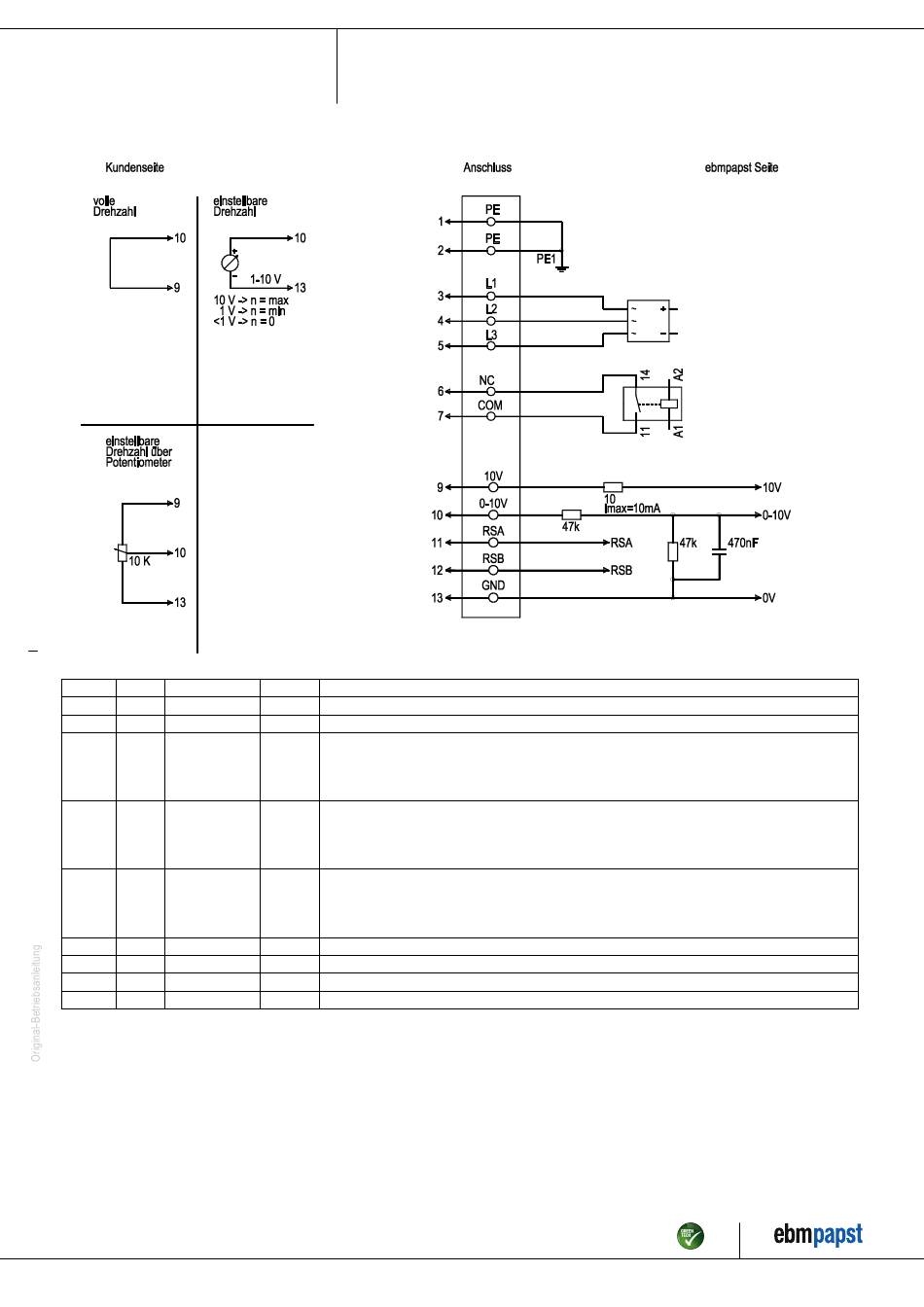

4.5 Anschlussbild
Nr.
Anschl. Bezeichnung
1
1, 2
PE
1
3, 4, 5
L1, L2, L3
1
6
NC
1
7
COM
2
9
+10 V
2
10
0-10 V
2
11
RSA
2
12
RSB
2
13
GND
Artikel-Nr. 54190-5-9970 · GER · Änderung 260673 · Freigabe 2022-06-23 · Seite 9 / 13
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Farbe
Funktion / Belegung
grün/gelb Schutzleiter
schwarz
Versorgungsspannung 50 / 60 Hz
weiß 1
Statusrelais, Potentialfreier Statusmeldekontakt, Öffner bei Fehler; Kontaktbelastbarkeit 250 VAC / 2
A (AC1) / min. 10 mA,
Verstärkte Isolation zum Netz und Basisisolation zur Steuerschnittstelle (bzw. verstärkte Isolation
zur Steuerschnittstelle bis 250V AC Potentialdifferenz)
weiß 2
Statusrelais, Potentialfreier Statusmeldekontakt, Öffner bei Fehler; Kontaktbelastbarkeit 250 VAC / 2
A (AC1) / min. 10 mA,
Verstärkte Isolation zum Netz und Basisisolation zur Steuerschnittstelle (bzw. verstärkte Isolation
zur Steuerschnittstelle bis 250V AC Potentialdifferenz)
rot
Festspannungsausgang 10 VDC, SELV, + 10 V +/-3 %, max. 10 mAdauerkurzschlussfest,
Versorgungsspannung für ext. Geräte (z. B. Poti);
Festspannungseingang 24 VDC für Parametrierung über MODBUS ohne
Netzspannungsversorgung
gelb
Analogeingang (Sollwert) SELV, 0-10 V, Ri=100 kΩ, Kennlinie parametrierbar
weiß
RS485-Schnittstelle für MODBUS, RSA; SELV
braun
RS485-Schnittstelle für MODBUS, RSB; SELV
blau
Bezugsmasse für Steuerschnittstelle, SELV
