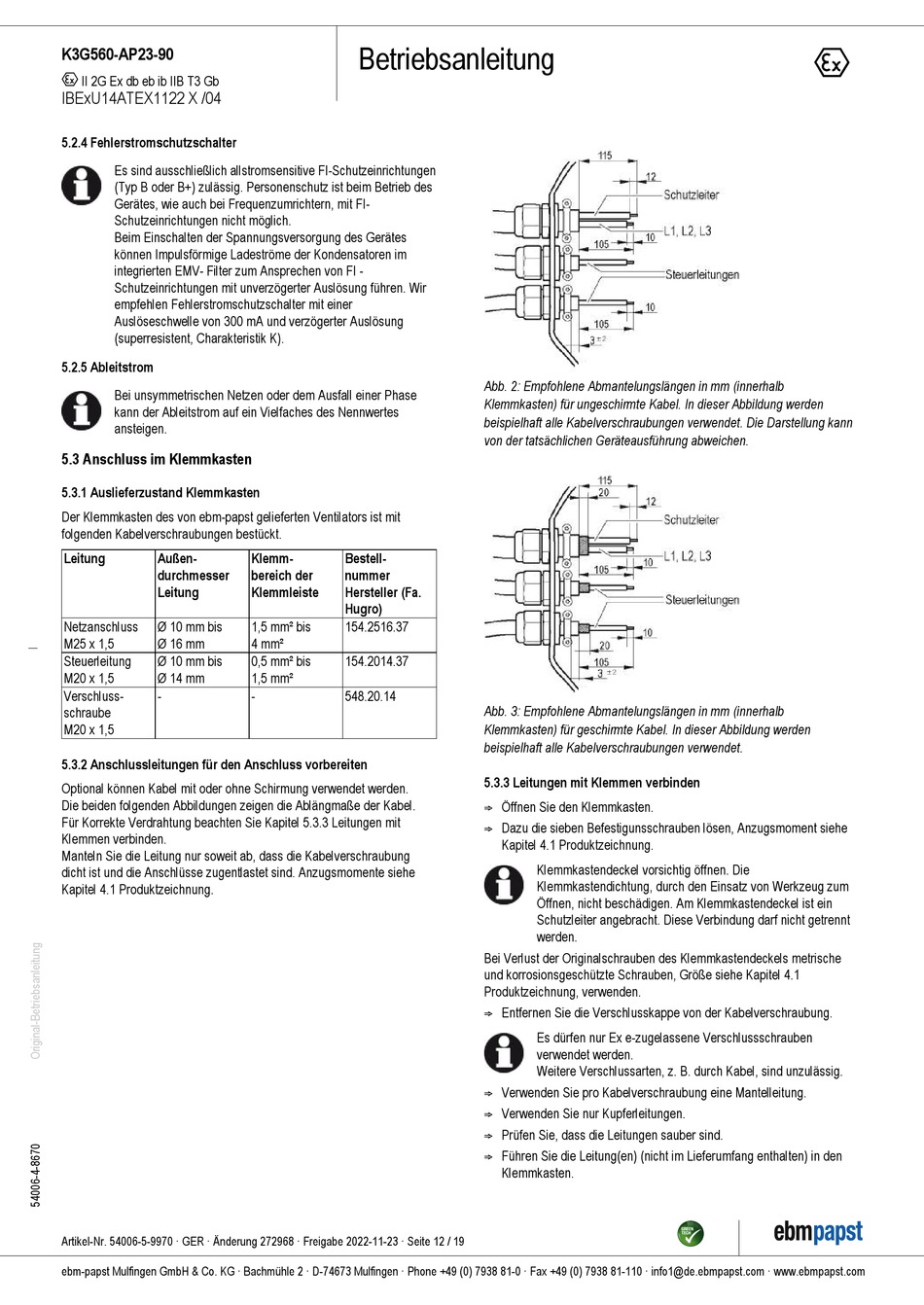

K3G560-AP23-90
`
II 2G Ex db eb ib IIB T3 Gb
IBExU14ATEX1122 X /04
5.2.4 Fehlerstromschutzschalter
Es sind ausschließlich allstromsensitive FI-Schutzeinrichtungen
(Typ B oder B+) zulässig. Personenschutz ist beim Betrieb des
Gerätes, wie auch bei Frequenzumrichtern, mit FI-
Schutzeinrichtungen nicht möglich.
Beim Einschalten der Spannungsversorgung des Gerätes
können Impulsförmige Ladeströme der Kondensatoren im
integrierten EMV- Filter zum Ansprechen von FI -
Schutzeinrichtungen mit unverzögerter Auslösung führen. Wir
empfehlen Fehlerstromschutzschalter mit einer
Auslöseschwelle von 300 mA und verzögerter Auslösung
(superresistent, Charakteristik K).
5.2.5 Ableitstrom
Bei unsymmetrischen Netzen oder dem Ausfall einer Phase
kann der Ableitstrom auf ein Vielfaches des Nennwertes
ansteigen.
5.3 Anschluss im Klemmkasten
5.3.1 Auslieferzustand Klemmkasten
Der Klemmkasten des von ebm-papst gelieferten Ventilators ist mit
folgenden Kabelverschraubungen bestückt.
Leitung
Außen-
durchmesser
Leitung
Netzanschluss
Ø 10 mm bis
M25 x 1,5
Ø 16 mm
Steuerleitung
Ø 10 mm bis
M20 x 1,5
Ø 14 mm
Verschluss-
-
schraube
M20 x 1,5
5.3.2 Anschlussleitungen für den Anschluss vorbereiten
Optional können Kabel mit oder ohne Schirmung verwendet werden.
Die beiden folgenden Abbildungen zeigen die Ablängmaße der Kabel.
Für Korrekte Verdrahtung beachten Sie Kapitel 5.3.3 Leitungen mit
Klemmen verbinden.
Manteln Sie die Leitung nur soweit ab, dass die Kabelverschraubung
dicht ist und die Anschlüsse zugentlastet sind. Anzugsmomente siehe
Kapitel 4.1 Produktzeichnung.
Artikel-Nr. 54006-5-9970 · GER · Änderung 272968 · Freigabe 2022-11-23 · Seite 12 / 19
ebm-papst Mulfingen GmbH & Co. KG · Bachmühle 2 · D-74673 Mulfingen · Phone +49 (0) 7938 81-0 · Fax +49 (0) 7938 81-110 · info1@de.ebmpapst.com · www.ebmpapst.com
Betriebsanleitung
Klemm-
Bestell-
bereich der
nummer
Klemmleiste
Hersteller (Fa.
Hugro)
1,5 mm² bis
154.2516.37
4 mm²
0,5 mm² bis
154.2014.37
1,5 mm²
-
548.20.14
Abb. 2: Empfohlene Abmantelungslängen in mm (innerhalb
Klemmkasten) für ungeschirmte Kabel. In dieser Abbildung werden
beispielhaft alle Kabelverschraubungen verwendet. Die Darstellung kann
von der tatsächlichen Geräteausführung abweichen.
Abb. 3: Empfohlene Abmantelungslängen in mm (innerhalb
Klemmkasten) für geschirmte Kabel. In dieser Abbildung werden
beispielhaft alle Kabelverschraubungen verwendet.
5.3.3 Leitungen mit Klemmen verbinden
; Öffnen Sie den Klemmkasten.
; Dazu die sieben Befestigunsschrauben lösen, Anzugsmoment siehe
Kapitel 4.1 Produktzeichnung.
Klemmkastendeckel vorsichtig öffnen. Die
Klemmkastendichtung, durch den Einsatz von Werkzeug zum
Öffnen, nicht beschädigen. Am Klemmkastendeckel ist ein
Schutzleiter angebracht. Diese Verbindung darf nicht getrennt
werden.
Bei Verlust der Originalschrauben des Klemmkastendeckels metrische
und korrosionsgeschützte Schrauben, Größe siehe Kapitel 4.1
Produktzeichnung, verwenden.
; Entfernen Sie die Verschlusskappe von der Kabelverschraubung.
Es dürfen nur Ex e-zugelassene Verschlussschrauben
verwendet werden.
Weitere Verschlussarten, z. B. durch Kabel, sind unzulässig.
; Verwenden Sie pro Kabelverschraubung eine Mantelleitung.
; Verwenden Sie nur Kupferleitungen.
; Prüfen Sie, dass die Leitungen sauber sind.
; Führen Sie die Leitung(en) (nicht im Lieferumfang enthalten) in den
Klemmkasten.
`
