BEMERKUNGEN: 1. Beziehen Sie sich auf die folgenden Zeichnungen, wenn Sie den Roboter auf- oder abbauen. Die Schlüsselnummern,
die zur Identifizierung der Teile verwendet werden, entsprechen den Schlüsselnummern der Teilliste auf Seite 26 & 27.
2. Generell können keine Reparaturen an irgendeinem Roboterteil vorgenommen werden. Falls ein defektes oder ver-
schlissenes Teil vorliegt, so muss es ausgetauscht werden. Ihr Roboter ist so konstruiert, dass er sehr einfach überholt
und repariert werden kann.
3. Schmiermittel bitte sparsam auf den Getriebeeinheiten, die mit einem Motor verbunden sind, verwenden, da über-
schüssiges Schmiermittel auf die Bälle und auf andere Teile des Roboters gelangen kann, wo es Schmutz in den Ge-
trieben bindet und dort verklumpt.
93
87
65
66
61
77

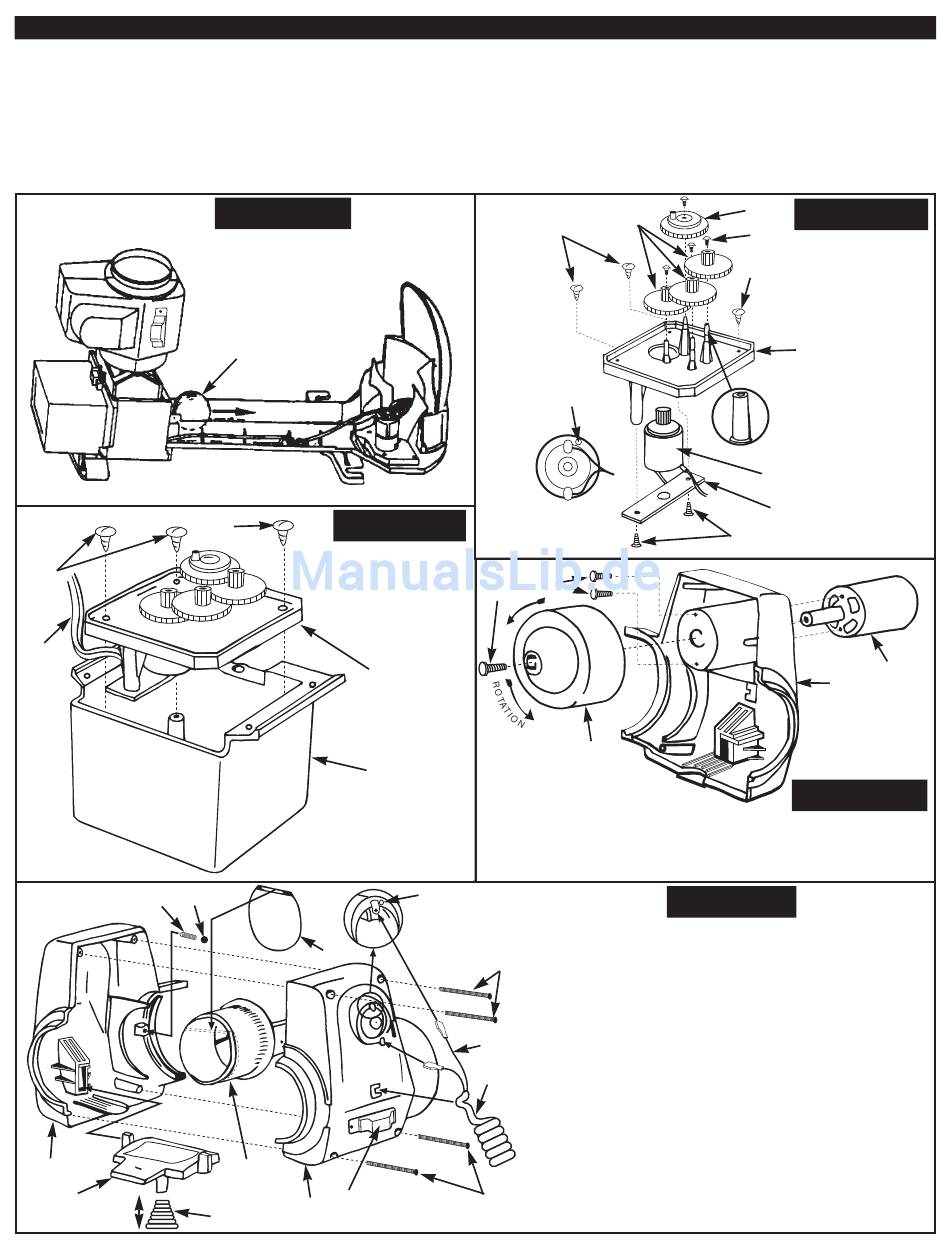

DETAILZEICHNUNGEN, ABBAU UND REPARATUR
Abbildung A
ÜBERPRÜFEN DES
BALLKANALS
Ball
Abbildung C
93
OSZILLATOR-
MESCHANISMUS
AM GEHÄUSE
(NUR BEIM
1040/2040)
85
83
60
58
62
63
78
93
Markierung
Polarität
94
76
75
WARNUNG: Die Schraube (76)
hat ein Linksgewinde! Lösen der
Schraube im Uhrzeigersinn;
befestigen gegen den Uhrzeigersinn.
Markierung
Polarität
ZUSAMMENBAU DES ROBOTERKOPFES
64
1.
Wenn Sie den Roboterkopf auseinandernehmen, lassen
Sie die kleine Stahlkugel und die Feder (65, 66) nicht aus
der rechten Gehäusehälfte (61) herausfallen, denn diese
sind winzig und gehen sehr schnell verloren. Ein wenig
Schmierfett wird sie festhalten, wenn Sie wieder zu-
rot
sammenbauen. Arbeiten Sie über einem Handtuch, um das
73
Verlieren von Teilen zu vermeiden.
2.
Wenn Sie die linke und die rechte Gehäusehälfte (61 &
63) zusammenbauen, müssen der Andruckblock (77) und
die Feder (78) leicht zusammengedrückt werden, damit die
beiden Hälften zusammenpassen.
3.
Eine kleine Menge Sekundenkleber hält die Auswurf-
feder (60) an dem Auswurfrohr (58). Den alten Kleber ent-
64
fernen bevor Sie die Feder erneuern.
24
90
Abbildung B
89
91
93
85
Zahnradachse
86
88
93
Abbildung D
MOTOR & RAD
AM GEHÄUSE
Abbildung E
OSZILLATOR
GETRIEBE &
MOTOR
(NUR BEIM
1040/2040)
72
63
BALLSPEED-
