BTTM3F
Montageanleitung
Walker Edison BTTM3F Montageanleitung
Vorschau ausblenden
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Seite
von
34
Vorwärts
/
34
Lesezeichen
Werbung
Quicklinks
Diese Anleitung herunterladen
BTTM3F
Ítem N.°:
BTTM3F
TM
Copyright
2022 by Walker Edison Furniture Co., LLC. All rights reserved.
©
Artikel# :
第 1 页
BTTM3F
BTTM3F
Revised 09/08/2022 (I)
P.1
Inhalt
sverzeichnis
Vorherige
Seite
Nächste
Seite
1
2
3
4
5
Werbung
Verwandte Anleitungen für Walker Edison BTTM3F
Möbel Walker Edison BTMP Montageanleitung
(14 Seiten)
Möbel Walker Edison BTOD Montageanleitung
(21 Seiten)
Möbel Walker Edison BTOT Montageanleitung
(32 Seiten)
Möbel Walker Edison BTLD46SP Montageanleitung
(37 Seiten)
Möbel Walker Edison BTOTMP Montageanleitung
(24 Seiten)
Möbel Walker Edison BTOF Montageanleitung
(32 Seiten)
Möbel Walker Edison BTOTRM Montageanleitung
(24 Seiten)
Möbel Walker Edison BTOL Montageanleitung
(26 Seiten)
Möbel Walker Edison BT40TB Montageanleitung
(11 Seiten)
Möbel Walker Edison BS68ARCH Montageanleitung
(17 Seiten)
Möbel Walker Edison BU52CON Montageanleitung
(44 Seiten)
Möbel Walker Edison BS56MWLD Montageanleitung
(14 Seiten)
Möbel Walker Edison BU58FR2DD Montageanleitung
(45 Seiten)
Möbel Walker Edison BS60RMW Montageanleitung
(14 Seiten)
Möbel Walker Edison Belfast BS64BELHUT Montageanleitung
(57 Seiten)
Möbel Walker Edison B48ROVEB Montageanleitung
(15 Seiten)
Inhaltszusammenfassung für Walker Edison BTTM3F
Seite 1

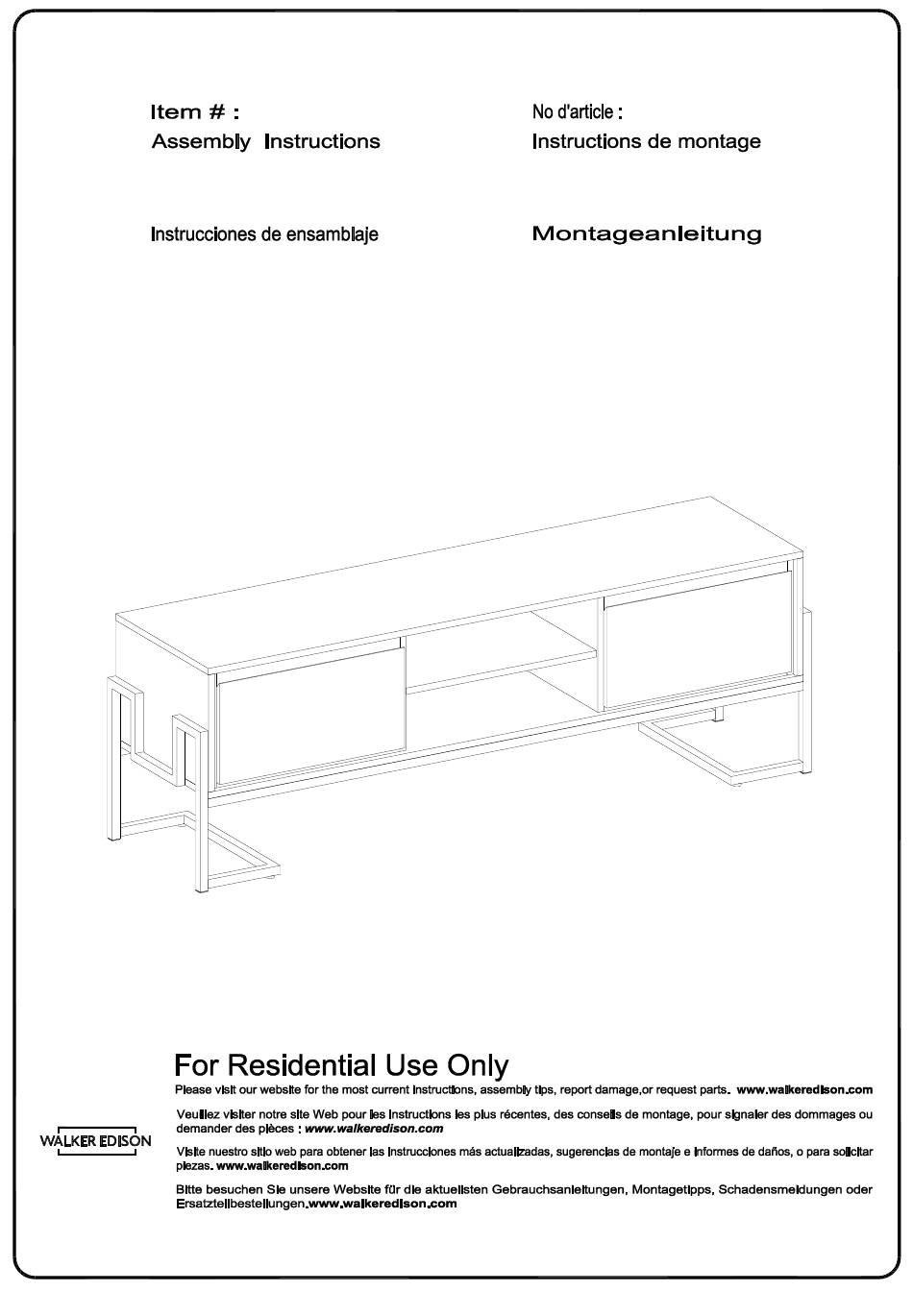

BTTM3F BTTM3F Ítem N.°: Artikel# : BTTM3F BTTM3F Revised 09/08/2022 (I) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
Seite 2
A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 2 页...
Seite 3
Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 3 页...
Seite 4
No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 4 页...
Seite 5: Allgemeine Montagerichtlinien
Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 5 页...
Seite 6: Lista De Piezas
Lista de piezas Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 6 页...
Seite 7: Liste Des Pièces
Boulon Perno Bolzen Hex key Clé hexagonale Llave hexagonal Inbusschlüssel Cam lock Ø15x9mm Serrure à came Cerradura de leva Zylindermutter Bolt M6x30mm Boulon Perno Bolzen Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 7 页...
Seite 8
Adjustable floor leveler M6x6x16mm Niveleur de plancher réglable Nivelador de piso ajustable verstellbare Nivellierfüße Glue tube Tube de colle Tubo de pegamento Kleber in Tube Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 8 页...
Seite 9
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 9 页...
Seite 10
(DE) Befestigen Sie die Nockenschraube (B) in das Teil (1,17) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 © 第 10 页...
Seite 11
Inserte la clavija de madera (A) en la parte (3,4) según el diagrama. (DE) Stecken Sie den Holzdübel (A) in das Teil (3,4) gemäß der Abbildung ein. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.11 © 第 11 页...
Seite 12
Schritte. Ziehen Sie den Schlittenläufer ganz nach vorne, dann drücken Sie den Plastik-Entriegelungshebel der Schubladenschiene nach oben und ziehen Sie den Schlittenläufer vollständig heraus. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.12 © 第 12 页...
Seite 13
Nockenschraube (B) in das Teil (5,6) mit dem Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Schubladenschieber (U) an das Teil (5,6) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.13 © 第 13 页...
Seite 14
(B) in das Teil (7,8) mit dem Kreuzschlitzschraubendreher von Philips. Befestigen Sie den Schubladenschieber (U) an das Teil (7,8) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.14 © 第 14 页...
Seite 15
Befestigen Sie das Teil (5,7) an das Teil (10,11), und Befestigen Sie das Teil (5,7) an das Teil (10,11) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.15 © 第 15 页...
Seite 16
Befestigen Sie das Teil (6,8) an das Teil (10,11), und Befestigen Sie das Teil (6,8) an das Teil (10,11) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.16 © 第 16 页...
Seite 17
Befestigen Sie das Teil (5,6,7,8) an das Teil (1), und Befestigen Sie das Teil (5,6,7,8) an das Teil (1) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.17 © 第 17 页...
Seite 18
Fije la parte (3,4) a la parte (1) según el diagrama. (DE) Befestigen Sie das Teil (3,4) in das Teil (1) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.18 © 第 18 页...
Seite 19
Platzieren Sie das Teil (9) gemäß der Abbildung. Befestigen Sie das Teil (9) an das Teil (7,8) mit der Schraube (R) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.19 © 第 19 页...
Seite 20
Befestigen Sie das Teil (2) an das Teil (5,6,7,8,11), dann befestigen Sie das Teil (2) an das Teil (5,6,7,8,11) mit der Schraube (E) durch den Inbusschlüssel (G) gemäß Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.20 © 第 20 页...
Seite 21
Befestigen Sie das Teil (18) an das Teil (2) mit dem Bolzen (J) durch den Inbusschlüssel (G) gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.21 © 第 21 页...
Seite 22
Teil (19) mit dem Bolzen (K) durch den Inbusschlüssel (G) gemäß Abbildung. Befestigen Sie dann das Teil (18) an das Teil (19) mit dem Bolzen (F) durch den Inbusschlüssel (G) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.22 © 第 1 页...
Seite 23
Befestigen Sie das Teil (20) an das Teil (19), dann befestigen Sie das Teil (20) an das Teil (19) mit dem Bolzen (F) durch den Inbusschlüssel (G) gemäß Abbildung. Hinweis: Bitte ziehen Sie alle Bolzen fest an. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.23 © 第 1 页...
Seite 24
Asegure el nivelador de piso ajustable (S) en la parte (20) según el diagrama. (DE) Befestigen Sie die verstellbare Nivellierfüße (S) ins Teil (20) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.24 © 第 2 页...
Seite 25
Philips según el diagrama. (DE) Befestigen Sie den Schubladenschieber (U) an das Teil (13,14) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.25 © 第 25 页...
Seite 26
Philips según el diagrama. (DE) Befestigen Sie das Teil (13,14) an das Teil (15) mit der Schraube (L) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.26 © 第 26 页...
Seite 27
Placez la pièce (16) conformément au schéma. (ESP) Ponga la parte (16) según el diagrama. (DE) Platzieren Sie das Teil (16) gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.27 © 第 27 页...
Seite 28
Befestigen Sie das Teil (17) an das Teil (13,14), und Befestigen Sie das Teil (17) an das Teil (13,14) mit der Zylindermutter (H) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.28 © 第 28 页...
Seite 29
(ESP) Coloque la pegatina (D) para cubrir los agujeros según el diagrama. (DE) Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.29 © 第 29 页...
Seite 30
Use el tornillo (M) para fijar la cuña de plástico (N) con un destornillador de cabeza Philips según el diagrama. (DE) Befestigen Sie den Kunststoffkeil (N) mit der Schraube (M) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.30 © 第 30 页...
Seite 31
Setzen Sie das Teil (12) in die Baueinheit gemäß der Abbildung ein. Neigen Sie das verstellbare Regal (12) und legen Sie es auf die Regalstützstifte. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.31 © 第 31 页...
Seite 32
Sie den Plastik-Entriegelungshebel. Ziehen Sie die Schubladenlasche aus der Schubladenschiene heraus und bauen Sie die Schublade wieder zusammen, bis sie reibungslos einrastet. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.32 © 第 32 页...
Seite 33
Positionieren Sie die zusammengebaute Baueinheit an der gewünschten Stelle. Passen Sie gegebenenfalls die Nivellierfüße an der Unterseite der Beine an die Ebene des Geräts an. Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.33 © 第 33 页...
Seite 34: Final Assembly
Step 25 Final Assembly Copyright 2022 b Walker Edison Furniture Co., LLC. All rights reserved. P.34 © 第 34 页...
