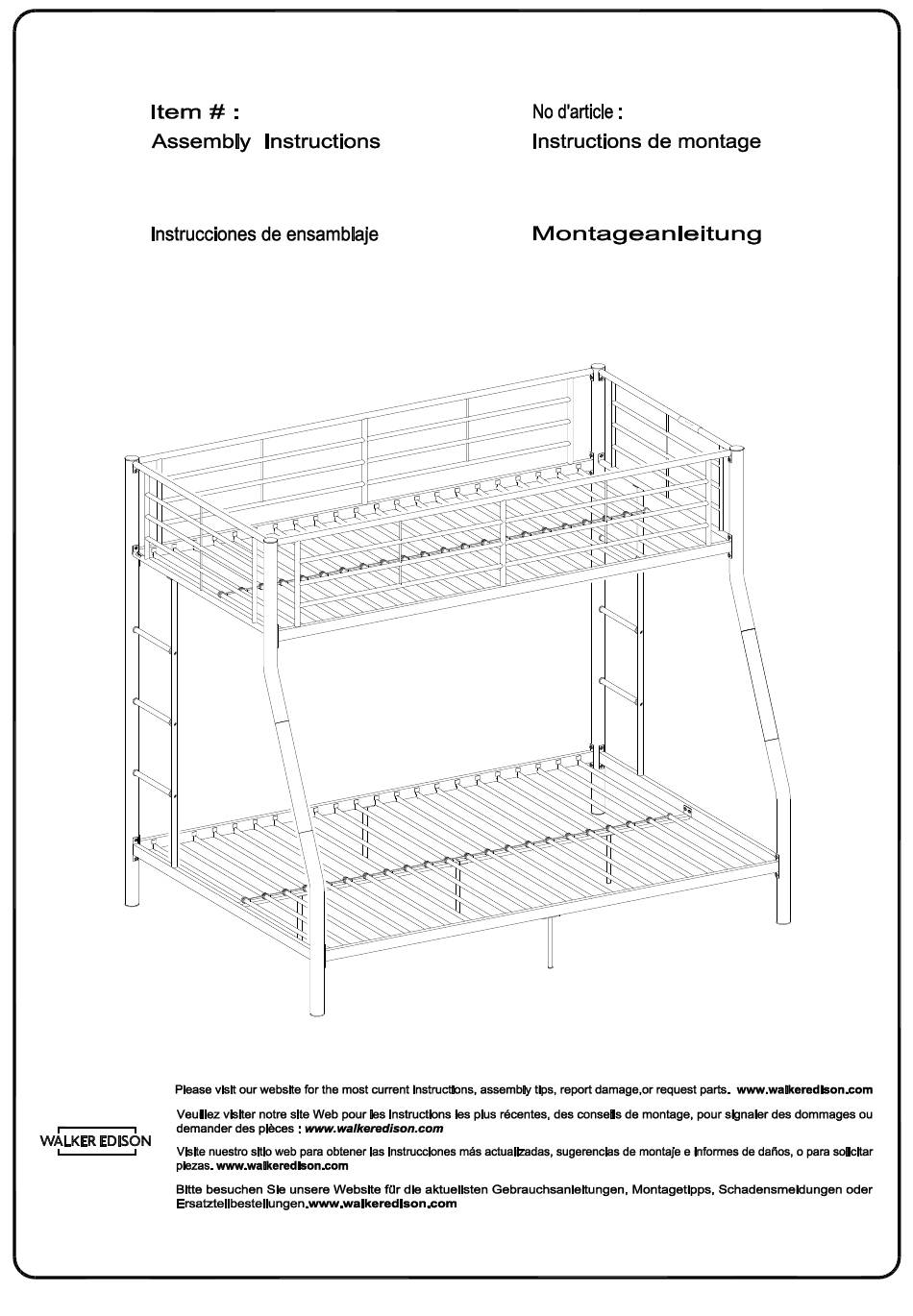

- Seite 1 BTOD BTOD Ítem N.°: Artikel# : BTOD BTOD Revised 11/08/2021 (I) Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 1 页...
- Seite 2 - Use only a mattress which is 74-75" L x 37.5-38.5"W x 6"H on upper bunk, 75" Lx52.25"W x9"H on lower bunk. - Replacement Parts--Replacement parts, including additional guardrails, may be obtained from any of Walker Edison Furniture' dealers or by contacting Walker Edison Furniture online at www.walkeredison.com.
- Seite 3 Ceci inclus mais n'est pas limité à : des crochets, des ceintures ou des cordes à sauter. - Il est Interdit d'être plus qu'une personne sur le lit supérieur. - Garder ces instructions pour référence ultérieure. (FR) Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 3 页...
- Seite 4 - Las piezas de repuesto, incluidas las barandillas adicionales, pueden obtenerse en cualquiera de los concesionarios de la Walker Edison Furniture' poniéndose en contacto con nosotros en línea en www.walkeredison.com. - Utilice siempre el tamaño recomendado de colchón o soporte de colchón, o ambos, para ayudar a prevenir la probabilidad de atrapamiento o caídas.
- Seite 5 Etagenbett 75 Zoll (L) x 52.25 Zoll (B) x 9 Zoll (H) auf dem unteren Etagenbett. - Die Ersatzteile einschließlich zusätzlicher Leitplanken sind bei jedem Händler der Walker Edison Furniture'. Sie können auch uns online unter www.walkeredison.com kontaktiert werden.
-
Seite 6: Lista De Piezas
Lista de piezas Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 6 页... -
Seite 7: Liste Des Pièces
Boulon Perno Bolzen 12 pcs Washer Rondelle Arandelas Unterlegscheibe 88 pcs Plastic tab lock Languette de verrouillage de plastique Cerradura de lengüeta de plástico Kunststofflaschen Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 7 页... - Seite 8 Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se podrían incluir algunas piezas de materiales adicionales. Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 8 页...
- Seite 9 Pfostenabschnitte (E). Befestigen Sie die Pfostenabschnitte mit mittleren Schrauben (1) und kleinen Unterlegscheiben (5). Ziehen Sie die mittleren Bolzen (1) mit kleinen Inbusschlüssel (11) fest. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. © 第 9 页...
- Seite 10 Bolzen (1) mit kleinen Inbusschlüssel (11) fest. Wiederholen Sie diesen Schritt mit Pfosten (B) und gekrümmten Pfostenabschnitten (D, L) auf der gegenüberliegenden Seite des Etagenbettes. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.10 © 第 10 页...
- Seite 11 Bolzen (7) und den Unterlegscheiben (8) an die Leitersprossen (M). Ziehen Sie die Bolzen (7) mit dem kleinen Inbusschlüssel (11) fest. Wiederholen Sie diesen Schritt auf der gegenüberliegenden Seite des Etagenbettes. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.11 © 第 11 页...
- Seite 12 Bolzen (3) und großen Unterlegscheibe (4). Ziehen Sie die Bolzen mit dem Inbusschlüssel (11,12) fest an. Wiederholen Sie diesen Schritt auf der gegenüberliegenden Seite des Etagenbettes. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.12 © 第 12 页...
- Seite 13 Befestigen Sie die Stützbeine (Q) mit kleinen Bolzen (2) und kleinen Unterlegscheiben (5) an die Stützstangen (I). Ziehen Sie die kleinen Bolzen (2) mit kleinen Inbusschlüssel (11) fest. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.13 ©...
- Seite 14 Befestigen Sie das Stützbein (N) mit mittleren Bolzen (1) und kleinen Unterlegscheiben (5) an die Querstange (G). Ziehen Sie die mittleren Bolzen (1) mit kleinen Inbusschlüssel (11) fest. Wiederholen Sie diesen Schritt für die zweite Querstange (G). Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.14 © 第 14 页...
- Seite 15 Befestigen Sie die Querstangen (F,G) mit mittleren Bolzen (1) und kleinen Unterlegscheiben (5) an die Pfosten (B) und die gebogenen Pfostenabschnitte (D,L). Ziehen Sie die mittleren Bolzen (1) mit kleinen Inbusschlüssel (11) fest. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.15 © 第 15 页...
- Seite 16 (5) an den Pfosten (A) und die gebogenen Pfostenabschnitte (C,K). Ziehen Sie die mittleren Bolzen (1) mit kleinen Inbusschlüssel (11) fest. Stellen Sie sicher, dass die Hersteller- und Sicherheitsetiketten wie oben gezeigt positioniert sind. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.16 © 第 16 页...
- Seite 17 Befestigen Sie die Stützstange (I) mit mittleren Bolzen (1) und kleinen Unterlegscheiben (5) an die Querstange (H). Ziehen Sie die mittleren Bolzen (1) mit kleinen Inbusschlüssel (11) fest. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.17 ©...
- Seite 18 (O,R), indem Sie die Kunststoffverschlüsse (9) in die Einschnitte der Querstangen (F,G) einrasten lassen. Es kann erforderlich sein, auf einige Kunststoffverschlüsse mehr Druck auszuüben als auf andere. Lassen Sie die Kunststoffverbinder (10) auf die Matratzenstützstangen (O,R) einrasten. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.18 © 第 18 页...
- Seite 19 Unterlegscheiben (5) an der Pfosten (A, B) und mit großen Bolzen (3) und großen Unterlegscheiben (4) an der Querstange (F) . Ziehen Sie alle Bolzen mit dem Inbusschlüssel (11,12) fest. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.19 © 第 19 页...
- Seite 20 Unterlegscheiben (5) in den gekrümmten Abschnitten der Stange (C, D) und Befestigen Sie es mit großen Bolzen (3) und mit großen Unterlegscheiben (4) an die Querstange (F). Ziehen Sie die Bolzen mit dem Inbusschlüssel (11,12) fest an. Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.20 © 第 1 页...
-
Seite 21: Final Assembly
Step 13 Final Assembly Copyright 2009 by Walker Edison Furniture Co., LLC. All rights reserved. P.21 © 第 21 页...
