- Seite 1 Powerstation und Solar-Generator HSG-3600 mit USV-Funktion, 14 Anschlüssen, 3.248 Wh, 3.600 Watt Dauerleistung Bedienungsanleitung ZX-3355-675...
-
Seite 2: Inhaltsverzeichnis
Für Ihre Notizen ........................ 15 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.revolt-power.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. revolt – www.revolt-power.de... -
Seite 3: Ihre Neue Powerstation Mit Solar-Generator
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue Powerstation optimal einsetzen können. Lieferumfang • Powerstation • 230-Volt-Stromkabel • Adapterkabel für Solarpanel-Anschluss (XT60 auf MC4-kompatible Stecker) • Kfz-Lade-Adapterkabel • Bedienungsanleitung revolt – www.revolt-power.de... -
Seite 4: Wichtige Hinweise Zu Beginn
Geräten. In diesen Fällen darf die Powerstation nicht weiter verwendet werden. • Ergreifen Sie je nach Anwendungssituation und Verbraucher der Schutzklasse I (mit Erdungsleiter) Maßnahmen zum Schutz gegen elektrischen Schlag (Potentialausgleich, Erdung, Fehlerstromschutzschalter ect.). Wenden Sie sich hierzu unbedingt an eine revolt – www.revolt-power.de... - Seite 5 • Achten Sie darauf, dass das Gerät beim Betrieb eine gute Standfestigkeit besitzt und nicht über das Netzkabel gestolpert werden kann. • Setzen Sie das Gerät keinen hohen Temperaturen oder direkter Sonneneinstrahlung aus. • Nichtbeachtung der Installationshinweise kann zu Brand oder anderen Gefahren führen. • Technische Änderungen und Irrtümer vorbehalten. revolt – www.revolt-power.de...
-
Seite 6: Wichtige Hinweise Zum Akku Und Seiner Entsorgung
Hiermit erklärt PEARL GmbH, dass sich das Produkt ZX-3355-675 in Übereinstimmung mit der der RoHS-Richtlinie 2011/65/EU + (EU)2015/863, der EMV-Richtlinie 2014/30/EU und der Niederspannungsrichtlinie 2014/35/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer ZX-3355 ein. revolt – www.revolt-power.de... -

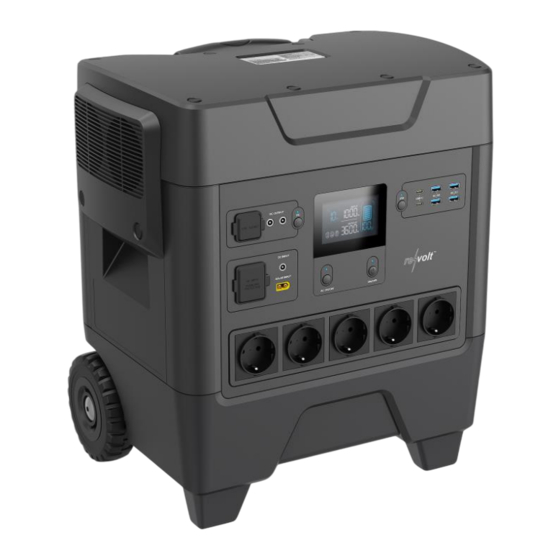

Seite 7: Produktdetails
12-Volt-Hohlstecker-Buchsen Ein/Aus-Schalter für 230-Volt- Steckdosen Ein/Aus-Schalter für 12-Volt-Buchsen LED-Display Ein/Aus-Schalter für Powerstation Ein/Aus-Schalter für USB-Ports 230-Volt-Steckdosen USB-Ports Typ C Lüftungslöcher USB-Ports Typ A Griffmulden für den Transport Powerstation-AC-Stromanschluss Standsockel vorne / Rollen hinten Powerstation-DC-Stromanschluss Ausziehbarer Trolleygriff (rückseitig) revolt – www.revolt-power.de... - Seite 8 Solarpanel-Anschlussanzeige Überlastungsschutz DC-Stromanschluss-Anzeige Überhitzungsschutz Unterkühlungsanzeige Nutzungsanzeige für 230-Volt- Überhitzungsanzeige Steckdosen Systemfehler-Anzeige Nutzungsanzeige für USB- Warnsymbol für Akku-Temperatur Anschlüsse (Überhitzung / Unterkühlung) Nutzungsanzeige für 12-Volt- Anzeige für Batteriefehler / Anschlüsse Unterspannung Ausgabe-Leistungsanzeige Akkusperrsymbol Leistungsaufnahme-Anzeige Akkustandanzeige 230-Volt-Anschlussanzeige Prozentuale Akkustandanzeige revolt – www.revolt-power.de...
-
Seite 9: Inbetriebnahme
Powerstation beiliegende Adapterkabel an die XT60-Buchse der Powerstation. ACHTUNG! Die Spannung der angeschlossenen Panels darf 60 Volt DC sowie 600 Watt Leistung (10 A) nicht überschreiten. Andernfalls kann das zu einer Beschädigung der Powerstation führen. revolt – www.revolt-power.de... -
Seite 10: Verwendung
3. Schließen Sie anschließend Ihr Gerät / Ihre Geräte entsprechend an die 230-Volt- Steckdose(n), 12-Volt-Buchse(n) und / oder den/die USB-Port(s) an. 4. Um die Stromversorgung der Anschlüsse wieder auszuschalten, drücken Sie erneut den jeweiligen Ein/Aus-Schalter. 5. Trennen Sie dann das / die Gerät(e) von der Powerstation. revolt – www.revolt-power.de... -
Seite 11: Usv (Unterbrechungsfreie Stromversorgung)
Sie diese. HINWEIS: Die Powerstation unterstützt das Laden des Akkus auch mit angeschlossenen 230-Volt-Geräten. Dies kann jedoch auf Dauer den Akku schädigen und seine Lebensdauer verkürzen, weshalb der Gerätebetrieb sowie die USV-Funktion nur mit geladenem Akku empfohlen werden. revolt – www.revolt-power.de... -
Seite 12: Häufig Gestellte Fragen
Batterie über ein entsprechendes Kabel so weit laden, sodass Sie Ihr Auto starten können. 8. Wie erkenn ich, dass die Powerstation geladen wird? Während dem Aufladen zeigt das Display die verbleibende Ladedauer und die prozentuale Leistungsanzeige dreht sich. revolt – www.revolt-power.de... -
Seite 13: Technische Daten
20 Volt bis 5 A Output USB C Leistung max. 100 Watt Betriebstemperatur 10 bis 35 °C Lade-Temperatur 0 bis 45 °C Spannung 220 – 240 Volt AC Stromstärke 4,35 A Input Steckdose Frequenz 50/60 Hz Leistungsaufnahme max. 1.000 Watt revolt – www.revolt-power.de... - Seite 14 Schutz gegen Überladung, Überentladung, Überlastung, Managementsysteme Kurzschluss, Überstrom, Schutz bei hoher und niedriger Temperatur Schutzklasse Bildzeichen Schutzart IP22 Maße 40,7 x 52,5 x 28,5 cm Gewicht 42 kg Kfz-Lade-Adapterkabel Spannung 12/24 Volt DC Stromstärke max. 10 A Polarität Bildzeichen revolt – www.revolt-power.de...
-
Seite 15: Für Ihre Notizen
Für Ihre Notizen revolt – www.revolt-power.de... - Seite 16 Kundenservice: DE: +49(0)7631–360–350 CH: +41(0)848–223–300 FR: +33(0)388–580–202 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 12.12.2022 – GW//RM revolt – www.revolt-power.de...
- Seite 17 HSG-3600 Batterie et générateur solaire avec fonction UPS 3248 Wh / 3600 W Mode d'emploi ZX-3355-675...
- Seite 18 Prise allume-cigare ....................10 Par panneau solaire (non fourni) ................11 Utilisation ........................11 Utilisation de certaines / de toutes les prises ............... 11 UPS (alimentation sans interruption)................12 Questions fréquentes ....................13 Caractéristiques techniques ..................14 revolt – www.re-volt.fr...
-
Seite 19: Votre Nouvelle Batterie Et Générateur Solaire
Afin d'utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. Contenu • Batterie • Câble de chargement 230 V • Câble adaptateur pour panneau solaire (XT60 vers connecteur compatible MC4) • Câble de chargement pour voiture • Mode d'emploi revolt ‒ www.re-volt.fr... -
Seite 20: Consignes Préalables
à un électricien dûment autorisé. Ces mesures ne sont pas nécessaires pour les appareils électriques de classe de protection II. • Ne court-circuitez pas la batterie. Maintenez-la à distance des objets métalliques. • Ne posez pas d'objets sur l'appareil et ne le couvrez pas. revolt – www.re-volt.fr... - Seite 21 • Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation. • Le fabricant décline toute responsabilité en cas de dégâts matériels ou dommages (physiques ou moraux) dus à une mauvaise utilisation et/ou au non-respect des consignes de sécurité. • Sous réserve de modification et d'erreur ! revolt ‒ www.re-volt.fr...
-
Seite 22: Consignes Importantes Concernant Les Batteries Et Leur Recyclage
à environ 30 % de sa capacité. • Ne la stockez pas dans un endroit exposé aux rayons directs du soleil. La température idéale du lieu de stockage est comprise entre 10 et 20°C. revolt – www.re-volt.fr... -
Seite 23: Consignes Importantes Concernant Le Traitement Des Déchets
à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Service Qualité Dipl. Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. revolt ‒ www.re-volt.fr... -
Seite 24: Description Du Produit
Bouton Marche/Arrêt pour batterie Bouton Marche/Arrêt pour ports USB Prises 230 V Ports USB-C Trous d'aération Ports USB-A Poignée de transport Port d'alimentation AC de la batterie Roulettes Port d'alimentation DC de la batterie Poignée de trolley télescopique (à l'arrière) revolt – www.re-volt.fr... - Seite 25 Voyant d'erreur de batterie / de sous-tension Voyant de puissance de sortie Symbole de verrouillage batterie Voyant de consommation d'énergie Voyant du niveau de la batterie Voyant de branchement 230 V Affichage du pourcentage de la batterie revolt ‒ www.re-volt.fr...
-
Seite 26: Mise En Marche
Sur les véhicules récents, il est possible que vous deviez mettre le contact pour activer l'alimentation électrique. 3. Débranchez ensuite le câble de chargement pour voiture de la prise allume-cigare de votre voiture, puis de la prise creuse de la batterie. revolt – www.re-volt.fr... -
Seite 27: Par Panneau Solaire (Non Fourni)
3. Branchez ensuite votre/vos appareil(s) sur la/les prise(s) 230 V, la/les prise(s) 12 V et / ou le/les port(s) USB. 4. Pour couper à nouveau l'alimentation des prises/ports, appuyez à nouveau sur les boutons Marche/Arrêt correspondants. 5. Débranchez ensuite vos appareils de la batterie. revolt ‒ www.re-volt.fr... -
Seite 28: Ups (Alimentation Sans Interruption)
La batterie peut charger même avec des appareils 230 V branchés. Toutefois, cela peut endommager la batterie à la longue et raccourcir sa durée de vie. C'est pourquoi nous recommandons de ne faire fonctionner l'appareil et la fonction UPS qu'avec une batterie chargée. revolt – www.re-volt.fr... -
Seite 29: Questions Fréquentes
8. Comment savoir si la batterie est en cours de chargement ? Pendant le chargement, l'écran affiche le temps de chargement restant et le voyant de puissance en pourcentage tourne. revolt ‒ www.re-volt.fr... -
Seite 30: Caractéristiques Techniques
Sortie USB-C Puissance Max. 100 W Température de fonctionnement 10 à 35°C Température de chargement 0 à 45°C Tension 220 – 240 V AC Intensité 4,35 A Entrée prise Fréquence 50/60 Hz Puissance absorbée Max. 1000 W revolt – www.re-volt.fr... - Seite 31 à haute et basse température Symbole classe de protection Indice de protection IP22 Dimensions 40,7 x 52,5 x 28,5 cm Poids 42 kg Câble de chargement automobile Tension 12/24 V DC Intensité Max. 10 A Symbole polarité revolt ‒ www.re-volt.fr...
- Seite 32 PEARL GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 12.12.2022 – GW//RM revolt – www.re-volt.fr...
