revolt NC-5696 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses Windgenerators. Mit diesem
Windgenerator können Sie unabhängig vom öffentlichen Strom-
netz Strom an abgelegenen Orten erzeugen.
Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihren neuen Wind-
generator optimal einsetzen können.
Lieferumfang
• Windgenerator
• Rotorkopf
• Wetterfahne
• 6 Rotorblätter
• Montagematerial
• Bedienungsanleitung
Zusätzlich benötigt:
• Schraubenschlüssel
• Gewindekleber
• Kabel für den Anschluss an den Wind/Solar-Hybrid-Controller
• Wind/Solar-Hybrid-Controller z. B. NC-5697 (für NC-5696) oder
NC-5699 (für NC-5698)
• 5 Meter hoher Mast zur Montage des Windgenerators (dieser
muss den örtlich geltenden Vorschriften und Anforderungen
entsprechen)
Produktvarianten
• NC-5696-675 Windgenerator für 12-Volt-Systeme, 50 W
• NC-5698-675 Windgenerator für 12-Volt-Systeme, 300 W
Technische Daten
NC-5696
Nennleistung 50 W
Nennspannung 12 V AC
Nennstrom 4,4 A
Nenngeschwindigkeit 1050 U/min
Maximale Leistung 65 W
3-Phasen-Kom-
Ausgangsleitung
mutator
Anzahl der Rotorblätter 3 Stück
Kundenservice: 07631 / 360 - 350
Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Material der Rotorblätter
Mindestwind-
geschwindigkeit
Einschalt-
Windgeschwindigkeit
Abschalt-
Windgeschwindigkeit
Sichere
Windgeschwindigkeit
Nenn-
Windgeschwindigkeit
Überdrehzahlschutz
Generator
Rotordurchmesser
Oberflächenbeschich-
tung
Betriebstemperaturbe-
reich
Lebensdauer
Gewicht
NC-5698
Abmessung der
300 W
Verpackung
12 V AC
25 A
HINWEIS
900 U/min
Sie benötigen einen Wind/Solar-Hybrid-Controller (z. B.
NC-5697 für NC-5696 oder NC-5699 für NC-5698), um das
350 W
Gerät in Betrieb nehmen zu können. Dieser ist nicht im
3-Phasen-Kom-
Lieferumfang enthalten.
mutator
6 Stück
Bedienungsanleitung – Seite 1
Windgenerator
für 12-Volt-Systeme
Kohlefaser- Kohlefaser-
verstärkter Kunst- verstärkter
stoff Kunststoff
3 m/sec 2,5 m/sec
3,5 m/sec 3,5 m/sec
15 m/sec 15 m/sec
45 m/sec 40 m/sec
12 m/sec 12,5 m/sec
Schutz gegen Schutz gegen
Überlastung, Überlastung,
Blockierschutz, Blockierschutz,
Umdrehungs- Umdrehungs-
schutz, elekt- schutz, elekt-
romagnetische romagnetische
Bremse Bremse
3-Phasen-Dau- 3-Phasen-Dau-
ermagnet-Gene- ermagnet-Gene-
rator rator
1,05 m 1,14 m
Aluminiumoxid Aluminiumoxid
und Kunststoff und Kunststoff
-40 bis +70 °C -40 bis +70 °C
10 Jahre 15 Jahre
2,6 kg 5,6 kg
0,62 × 0,26 ×
0,62 × 0,26 × 0,22 m
0,22 m

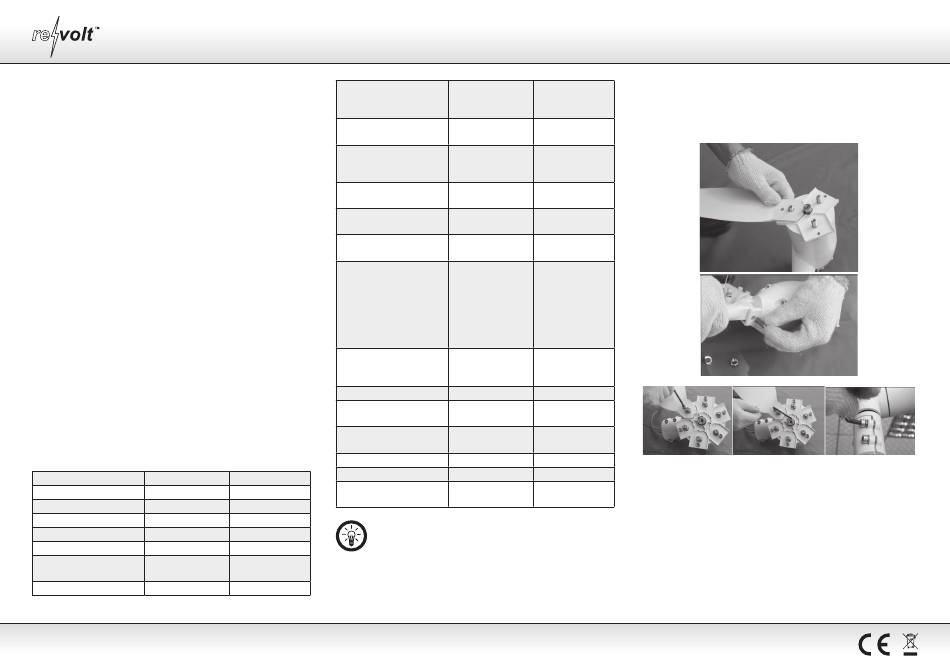

Montage der Rotorblätter
Das Gerät wird teilmontiert geliefert.
• Montieren Sie das Gerät an einer windstillen Stelle. Montieren
Sie die 3 bzw. 6 Rotorblätter nacheinander gemäß den Abbil-
dungen am Rotorkopf.
• Verwenden Sie einen Gewindekleber und ziehen Sie die
Schrauben und Muttern mit den mitgelieferten Innensechs-
kant-Schlüsseln und einem geeigneten Schraubenschlüssel an.
Drehmomente:
• Innensechskant-Schrauben: 9,5 Nm
• Muttern: 70 Nm
• Schlossschraube: 5,5 Nm
• Schrauben Sie die Abdeckplatte über die Rotorblätter auf den
Rotorkopf. Halten Sie den Generator hoch und drehen Sie die
Rotorblätter. Danach ziehen Sie die Schraube mit 70 Nm an.
• Befestigen Sie nun die Wetterfahne mit dem größeren Flü-
gelteil nach oben am anderen Ende des Rotorkopfes mit der
Schlüsselschraube.
© REV3 – 09. 10. 2015 – EB/MB//BS//DZ
NC-5696-675
NC-5698-675
