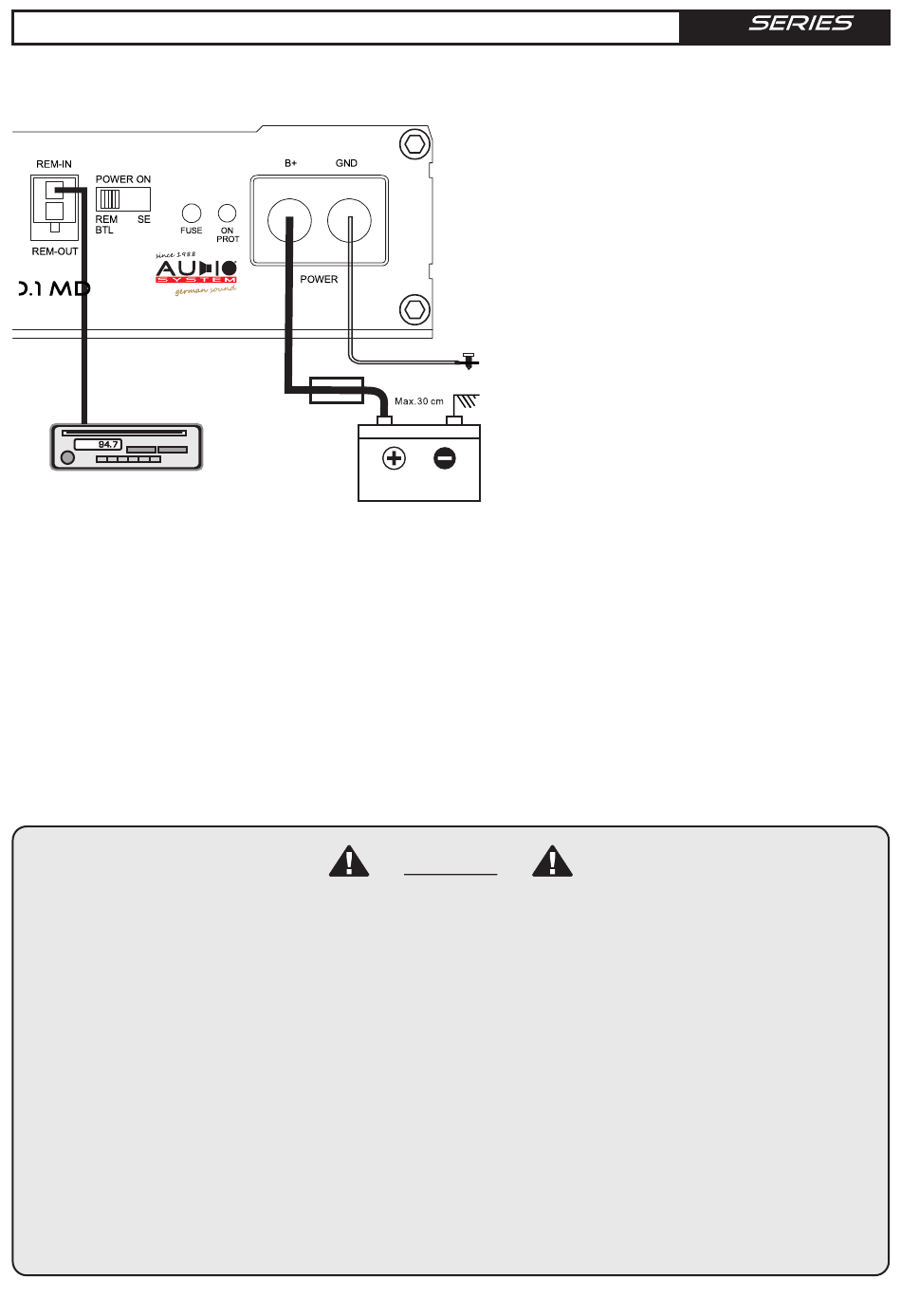

Stromanschlüsse
X-500.1 MD
Remote
Anschluss
Steuergerät (Radio)
3. +12 V Stromanschluss:
Der +12 V Anschluss der Endstufe ist mit dem Versorgungskabel über eine Sicherung direkt an die
Autobatterie anzuschließen. Zu beachten gilt, dass die Kabellänge von Sicherungshalter zur
Autobatterie maximal 30 cm betragen darf. Voraussetzung für ein einwandfreies Funktionieren der
Endstufe ist ein qualitativ hochwertiger Sicherungshalter sowie ausreichende Kabelquerschnitte. Diese
Sicherung schützt das Gerät und das Fahrzeug vor möglichen Kurzschlüssen im Netzkabel.
4. Remote Anschluss:
Verbinden Sie den REM-Anschluss der Endstufe mit dem Remoteausgang (12 V Schaltung)für
Verstärker oder automatische Antenne) des Steuergerätes. Verwenden Sie hierfür ein 0,5 - 1,5 mm.²
Stromkabel.
Folgende Hinweise sind bei der Installation Ihres Verstärkers zu beachten:
a) Sorgen Sie für eine professionelle Befestigung. Achten Sie darauf, dass keine elektrischen
Kabel,
Benzintank, hydraulische Bremsleitungen oder andere Komponenten beschädigt werden.
b) Es muss ausreichende Kühlung sowie Luftzirkulation vorhanden sein. Vermeiden Sie die
Montage in zu
kleinen abgeschlossenen Gehäusen oder in der Nähe von wärmeabstrahlenden Teilen.
c) Schützen Sie die Endstufe vor Flüssigkeiten, Nässe, Hitze und Fremdkörpern sowie vor
weiteren äußeren
Einflüssen.
d) Der Verstärker ist nur in Kraftfahrzeuge mit einer 12 V Versorgungsspannung einzubauen.
e) Die Stromversorgungskabel dürfen niemals mit anderen Zuleitungskabeln der KFZ
Benzinleitungen,
MASSE
Sicherung
BATTERIE
Achtung
-3-
1. Trennen der Stromversorgung:
Klemmen Sie zuallererst die
Stromversorgung des Fahrzeuges ab. Dies
geschieht am Besten, indem das
Massekabel von der Batterie entfernt wird.
2. Masseanschluss:
Verbinden Sie den GND (Ground)
Anschluss der Endstufe mit der
Fahrzeugkarosserie. Halten Sie dieses
Kabel so kurz wie möglich
(maximal 50 cm) und verwenden Sie einen
ausreichenden Querschnitt. Stellen Sie
sicher, dass die Verbindung mit der
Karosserie farb-, schmutz- und staubfrei
ist.
X
by Audio system
