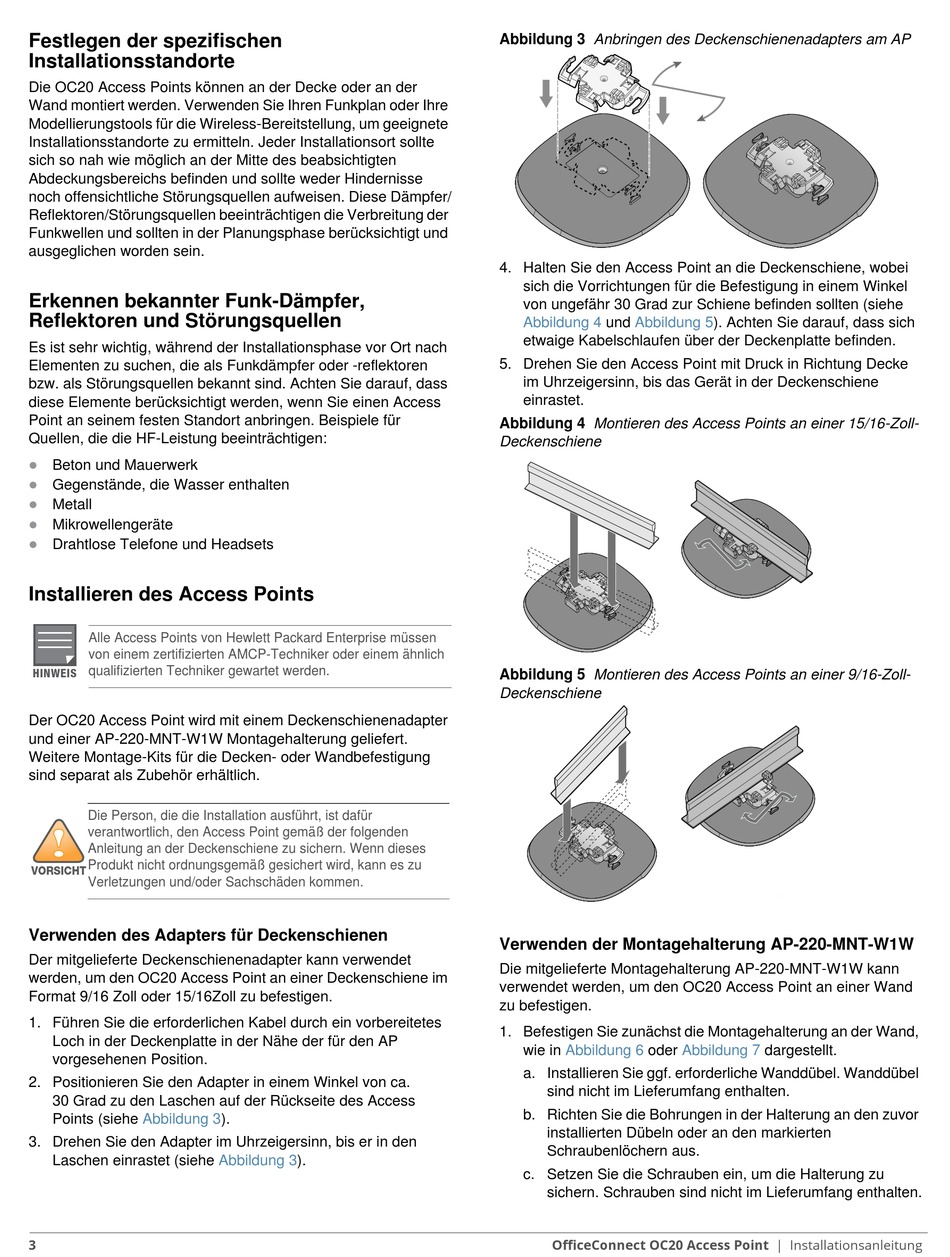

Festlegen der spezifischen
Installationsstandorte
Die OC20 Access Points können an der Decke oder an der
Wand montiert werden. Verwenden Sie Ihren Funkplan oder Ihre
Modellierungstools für die Wireless-Bereitstellung, um geeignete
Installationsstandorte zu ermitteln. Jeder Installationsort sollte
sich so nah wie möglich an der Mitte des beabsichtigten
Abdeckungsbereichs befinden und sollte weder Hindernisse
noch offensichtliche Störungsquellen aufweisen. Diese Dämpfer/
Reflektoren/Störungsquellen beeinträchtigen die Verbreitung der
Funkwellen und sollten in der Planungsphase berücksichtigt und
ausgeglichen worden sein.
Erkennen bekannter Funk-Dämpfer,
Reflektoren und Störungsquellen
Es ist sehr wichtig, während der Installationsphase vor Ort nach
Elementen zu suchen, die als Funkdämpfer oder -reflektoren
bzw. als Störungsquellen bekannt sind. Achten Sie darauf, dass
diese Elemente berücksichtigt werden, wenn Sie einen Access
Point an seinem festen Standort anbringen. Beispiele für
Quellen, die die HF-Leistung beeinträchtigen:
Beton und Mauerwerk
Gegenstände, die Wasser enthalten
Metall
Mikrowellengeräte
Drahtlose Telefone und Headsets
Installieren des Access Points
Alle Access Points von Hewlett Packard Enterprise müssen
von einem zertifizierten AMCP-Techniker oder einem ähnlich
HINWEIS
qualifizierten Techniker gewartet werden.
Der OC20 Access Point wird mit einem Deckenschienenadapter
und einer AP-220-MNT-W1W Montagehalterung geliefert.
Weitere Montage-Kits für die Decken- oder Wandbefestigung
sind separat als Zubehör erhältlich.
Die Person, die die Installation ausführt, ist dafür
verantwortlich, den Access Point gemäß der folgenden
!
Anleitung an der Deckenschiene zu sichern. Wenn dieses
Produkt nicht ordnungsgemäß gesichert wird, kann es zu
VORSICHT
Verletzungen und/oder Sachschäden kommen.
Verwenden des Adapters für Deckenschienen
Der mitgelieferte Deckenschienenadapter kann verwendet
werden, um den OC20 Access Point an einer Deckenschiene im
Format 9/16 Zoll oder 15/16Zoll zu befestigen.
1. Führen Sie die erforderlichen Kabel durch ein vorbereitetes
Loch in der Deckenplatte in der Nähe der für den AP
vorgesehenen Position.
2. Positionieren Sie den Adapter in einem Winkel von ca.
30 Grad zu den Laschen auf der Rückseite des Access
Points (siehe
Abbildung
3. Drehen Sie den Adapter im Uhrzeigersinn, bis er in den
Laschen einrastet (siehe
3
3).
Abbildung
3).
Abbildung 3 Anbringen des Deckenschienenadapters am AP
4. Halten Sie den Access Point an die Deckenschiene, wobei
sich die Vorrichtungen für die Befestigung in einem Winkel
von ungefähr 30 Grad zur Schiene befinden sollten (siehe
Abbildung 4
und
Abbildung
etwaige Kabelschlaufen über der Deckenplatte befinden.
5. Drehen Sie den Access Point mit Druck in Richtung Decke
im Uhrzeigersinn, bis das Gerät in der Deckenschiene
einrastet.
Abbildung 4 Montieren des Access Points an einer 15/16-Zoll-
Deckenschiene
Abbildung 5 Montieren des Access Points an einer 9/16-Zoll-
Deckenschiene
Verwenden der Montagehalterung AP-220-MNT-W1W
Die mitgelieferte Montagehalterung AP-220-MNT-W1W kann
verwendet werden, um den OC20 Access Point an einer Wand
zu befestigen.
1. Befestigen Sie zunächst die Montagehalterung an der Wand,
wie in
Abbildung 6
oder
a. Installieren Sie ggf. erforderliche Wanddübel. Wanddübel
sind nicht im Lieferumfang enthalten.
b. Richten Sie die Bohrungen in der Halterung an den zuvor
installierten Dübeln oder an den markierten
Schraubenlöchern aus.
c. Setzen Sie die Schrauben ein, um die Halterung zu
sichern. Schrauben sind nicht im Lieferumfang enthalten.
OfficeConnect OC20 Access Point | Installationsanleitung
5). Achten Sie darauf, dass sich
Abbildung 7
dargestellt.
