Öffnen des Balancers
Vor jedem Eingriff muss die Feder/Trommel (27) komplett entspannt sein. Dazu die Schraube (9) entgegen dem
Uhrzeigersinn drehen.
Dies wird auf zwei Arten überprüft:
1)
Austreten der Schraube (9) um 4-6 mm. (Abb. H)
2)
Leichtgängige Bewegung der Trommel (27), wenn diese von Hand mit dem Seil gedreht wird.
Den Balancer in stabiler Position, auf eine waagerechte Fläche legen.
•
Die vier Schrauben (1) entfernen, die Kalotte (11) anheben und das Seil (28) vollständig abwickeln.
•
Der Innendurchmesser der Feder muss fest auf der Welle sitzen. (Abb. L)
•
Das Seil kontrollieren, sollte es Defekte vom Typ B oder C aufweisen, muss es ersetzt werden. (Abb. I)
•
Überprüfen Sie die Funktion aller Getriebe, den axialen Lauf und die Drehung der Schraube (9) ohne Reibung, bei
•
komplettem Lauf.
Stellen Sie sicher, dass die Feder (12) die Sicherheitsvorrichtung (13), gehalten von der Schraube (14) in der Position H1 > 8
•
mm (Abb. G1) drückt.
Beim drücken der Schraube (9) bis nach unten wirkt das Ende der Schraube auf die schiefe Ebene der Vorrichtung (13) und
•
lässt diese in die Position H2 < 2,5 mm sinken (Abb. G). Die Schraube (14) muss die Sicherheitsvorrichtung (13)
zurückhalten, diese aber frei beweglich lassen, wobei der Druck zwischen H1 und H2 ohne Reibung und Widerstand
geändert wird.
Sicherstellen dass das Seil (28) perfekt von der Arretierung (25) gehalten wird und dass die Befestigungsschrauben (26) nicht
•
vorstehen. (Abb. M)
BAL0400-0072b-DE/EN/FR
www.conductix.com

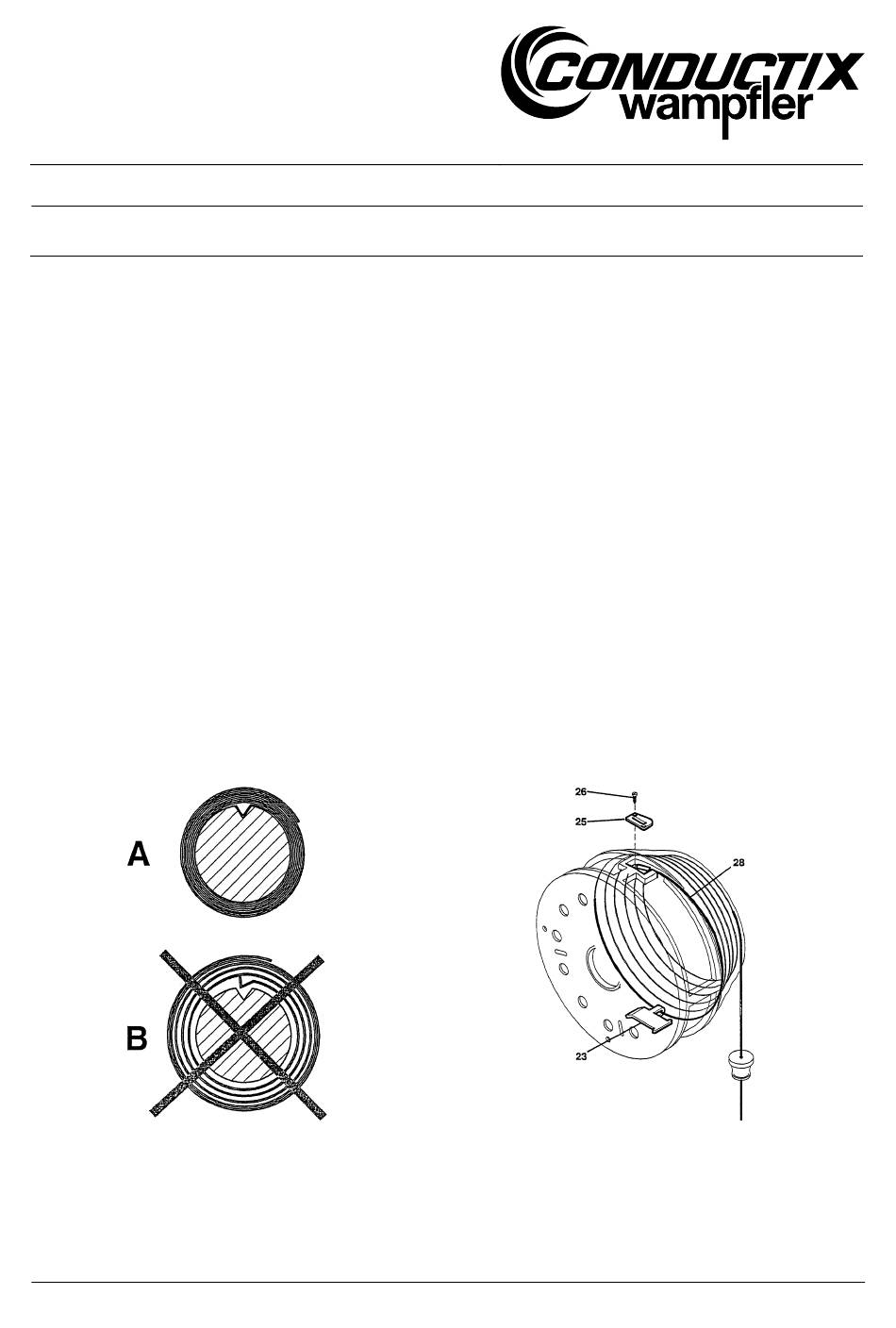

Abb. L
