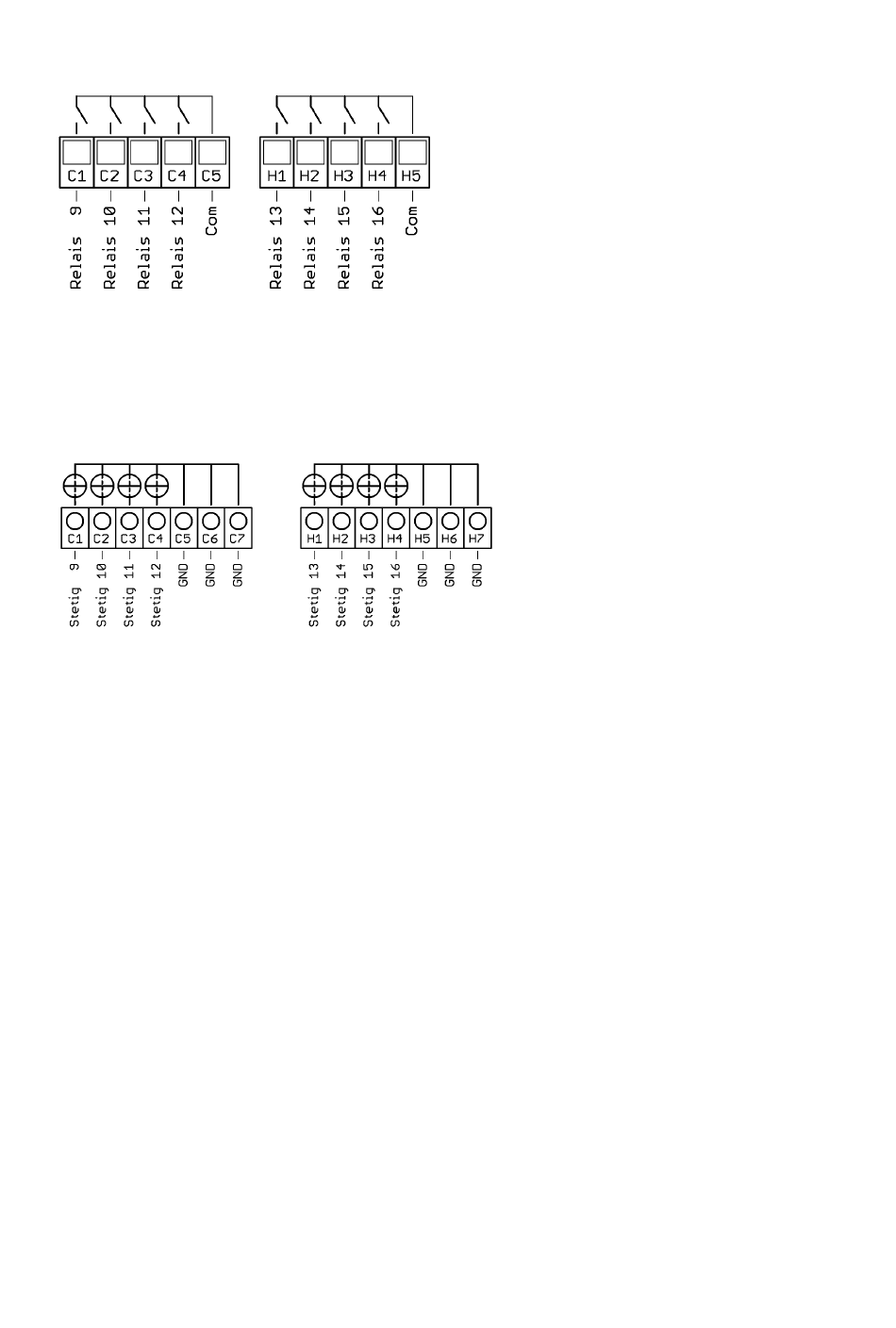

3.5 Anschlussbild Relaisausgänge
Ist der Regler mit Stetigausgängen ausgestattet, entfallen die Relaisausgänge.
3.6 Anschlussbild Stetigausgänge (Option)
Ist der Regler mit Relaisausgängen ausgestattet, entfallen die Stetigausgänge.
Die GND – Anschlussklemmen C5 – C7 und H5 - H7 sind gebrückt. Der Ausgang schaltet sich
automatisch, je nach angeschlossener Bürde, auf Strom oder Spannung um.
