3.2 Adressvergabe R4010

Die Erweiterungsbaugruppe kann auf 4
verschiedene Adressen eingestellt wer-
den. Zur Kommunikation mit dem Regler
R4000 muss die Adresse 2 eingestellt
werden.
Ein Abschlusswiderstand ist nicht erfor-
derlich.
Die Adressen der einzelnen Baugruppen

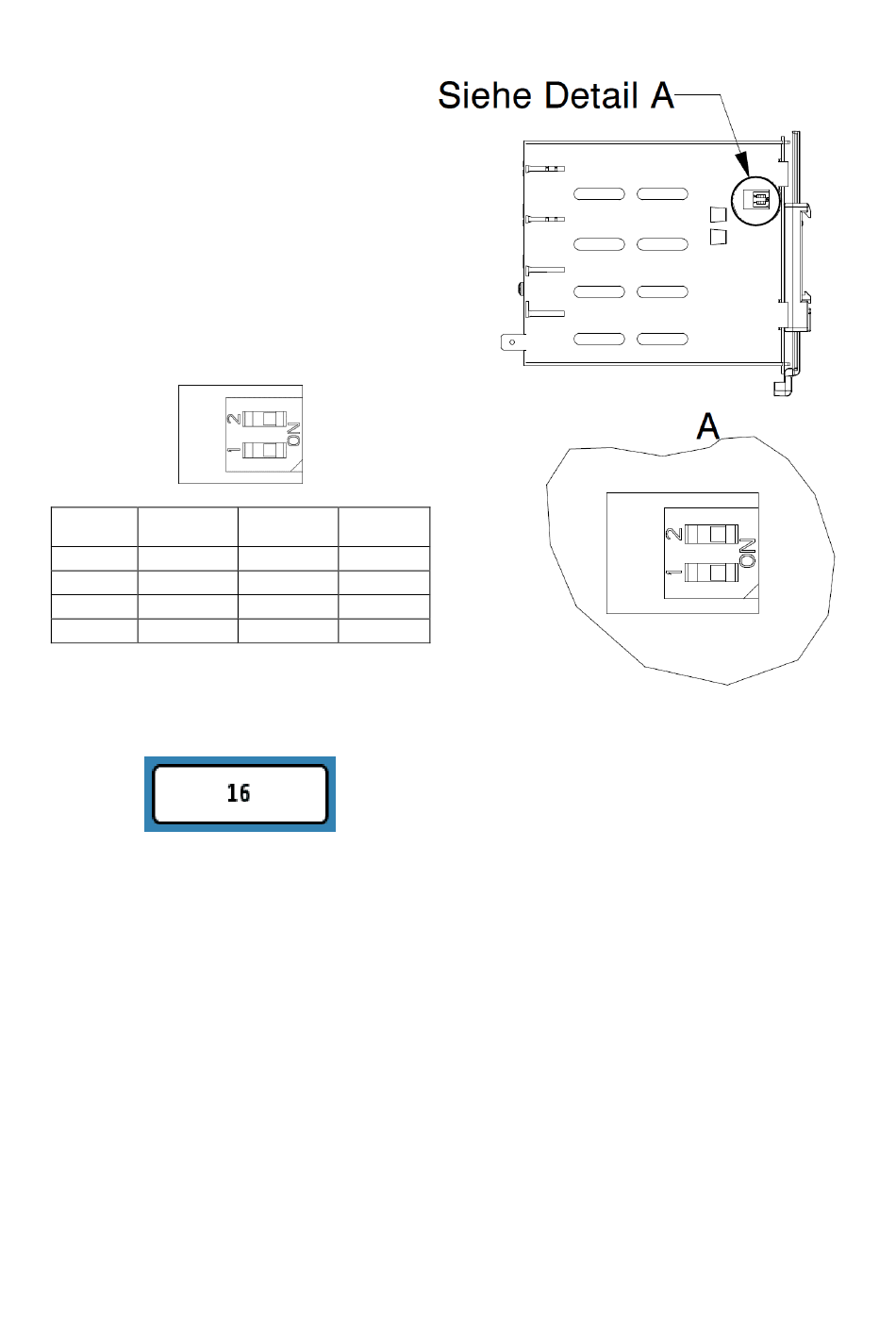

sind durch die Position der DIP-Schalter
an der rechten Geräteseite einzustellen.
Adresse DIP-
Schalter 1
1 OFF
2 ON
3 OFF
4 ON
Bitte beachten Sie auch die richtige Ein-
stellung der Gesamtzonenanzahl im Menü
des Reglers
About
Bei einer Erweiterungsbaugruppe mit 4
Zonen ist die Zonenerweiterung auf 12
einzustellen.
R4010-X-X-X-000-X-X_DE_V1.03
3 Anschlussbilder
DIP- Regel-
Schalter 2 zonen
OFF 01-08
OFF 09-16
ON 17-24
ON 15-32
.
