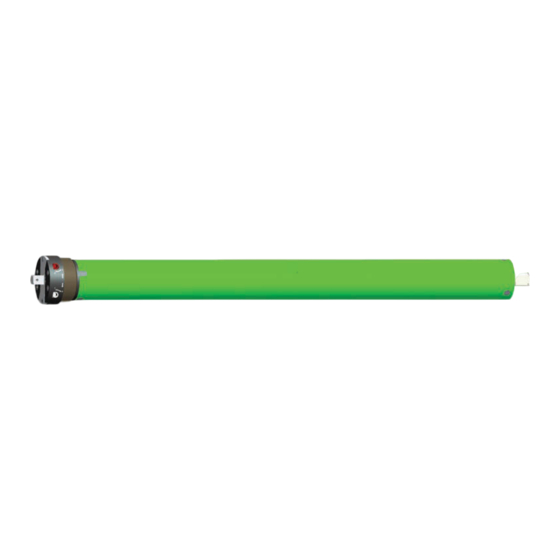

Schartec Tube F 20-60 Einbau- Und Betriebsanleitung
Rollladenmotor
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Schartec Rollladenmotor Einbau- und Betriebsanleitung
English begins on page 9
Le français commence à la page 16
L'italiano inizia a pagina 23
Nederlands begint op pagina 30
Polski zaczyna się na stronie 37
Svenska börjar på sidan 44
SCHARTEC
eine Marke der bau-shop-24 GmbH
Fritz-Müller-Straße 119
73730 Esslingen
Deutschland
WEEE Reg. Nr.: DE90317979
Inhaltsverzeichnis
Verwandte Anleitungen für Schartec Tube F 20-60
Inhaltszusammenfassung für Schartec Tube F 20-60

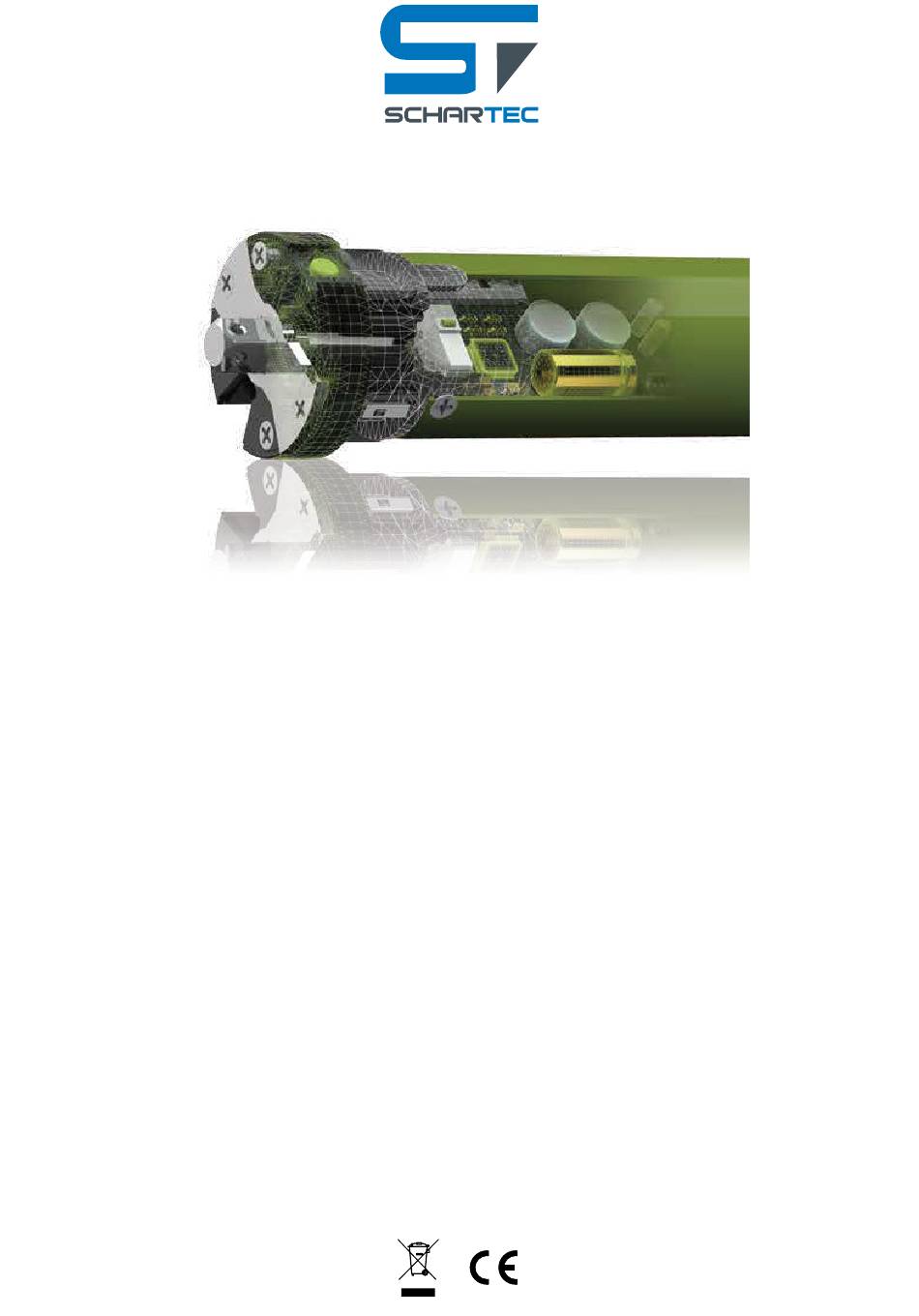

- Seite 1 Schartec Rollladenmotor Einbau- und Betriebsanleitung English begins on page 9 Le français commence à la page 16 L’italiano inizia a pagina 23 Nederlands begint op pagina 30 Polski zaczyna się na stronie 37 Svenska börjar på sidan 44 SCHARTEC eine Marke der bau-shop-24 GmbH Fritz-Müller-Straße 119...
-
Seite 2: Wichtige Sicherheitshinweise
Dank, dass Sie sich für ein Qualitätsprodukt der Marke Schartec entschieden haben. Dank unseres einzigartigen Qualitäts-Manage- ment-Systems, sowie einer kontinuierlichen Weiterentwicklung der Produkte erfüllen die Schartec Rollladenmotor die höchsten Ansprüche an Qualität und Komfort. Wir bedanken uns für Ihr Vertrauen und wünschen Ihnen viel Freude mit Ihrem neuen Schartec Rollladenmotor. Konformitätserklärung (CE) Schartec Tube Rollladenmotoren erfüllen die Anforderungen der geltenden europäischen und nationalen Richtlinien. -
Seite 3: Garantiebedingungen
selbst entstehen können. Der Revisionsdeckel des Rollladenkastens sollte leicht zugänglich sein und nicht überputzt oder übertapeziert werden. 8. Weitere, wichtige Hinweise • Rollladenmotoren dürfen nicht in feuchter Umgebung verwendet werden. • Um die Lebensdauer zu erhöhen, vermeiden Sie unnötiges Überlasten des Rollladenmotors durch ständiges bedienen (z.B. spielende Kinder). •... -
Seite 4: Vor Der Installation
sind. Wir verpflichten uns, nach unserer Wahl die mangelhafte Ware unentgeltlich gegen mangelfreie zu ersetzen, nachzubessern oder einen Min- derwert zu ersetzen. Ausgeschlossen sind Schäden durch: • unsachgemäßer Einbau und Anschluss • unsachgemäße Inbetriebnahme und Bedienung • äußere Einflüsse wie Feuer, Wasser, anormale Umweltbedingungen •... - Seite 5 Nicht in Installation Welle Rollladen- Motor bohren Installation Adapter Verwenden Sie Schrauben oder Nieten Installation Halterung A...
- Seite 6 Installation Halterung B Anschlussvariante A Schließen Sie Rollladenmotoren niemals parallel an. Hierzu wird eine geeignete Schaltung benötigt. Verwenden Sie die auf dem Typenschild angegebene Spannungsversorgung (230 V/ 50 Hz) ohne Funksteuerung blau = neutral schwarz = Drehrichtung 1 braun = Drehrichtung 2 ohne Funksteuerung grün/ gelb = Erdung mit Funksteuerung...
-
Seite 7: Endlagen Einstellen
Anschlussvariante B Verwenden Sie die auf dem Typenschild angegebene Spannungsversorgung (230 V/ 50 Hz) ohne Funksteuerung blau = neutral ohne Funksteuerung schwarz = Drehrichtung 1 braun = Drehrichtung 2 grün/ gelb = Erdung Erdung Richtung Neutral mit Funksteuerung mit Funksteuerung blau = neutral schwarz = Phase L1 Neutral... -
Seite 8: Funk-Sender Anlernen & Drehrichtung Einstellen
Mit + verlängern Sie den Fahrtweg Mit - verringern Sie den Fahrtweg Verwenden Sie den mitgelieferten Einstellstab um die Endlagen einzustellen. Wenn Sie die jeweilige Einstellschraube in entsprechend weit in - drehen, dann stoppt der Motor und fährt nicht mehr. Wenn Sie die jeweilige Einstellschraube in Richtung + drehen, dann fährt der Motor stückweise weiter in die Richtung.
