Inhaltszusammenfassung für ECO-WORTHY ECO-SC60A

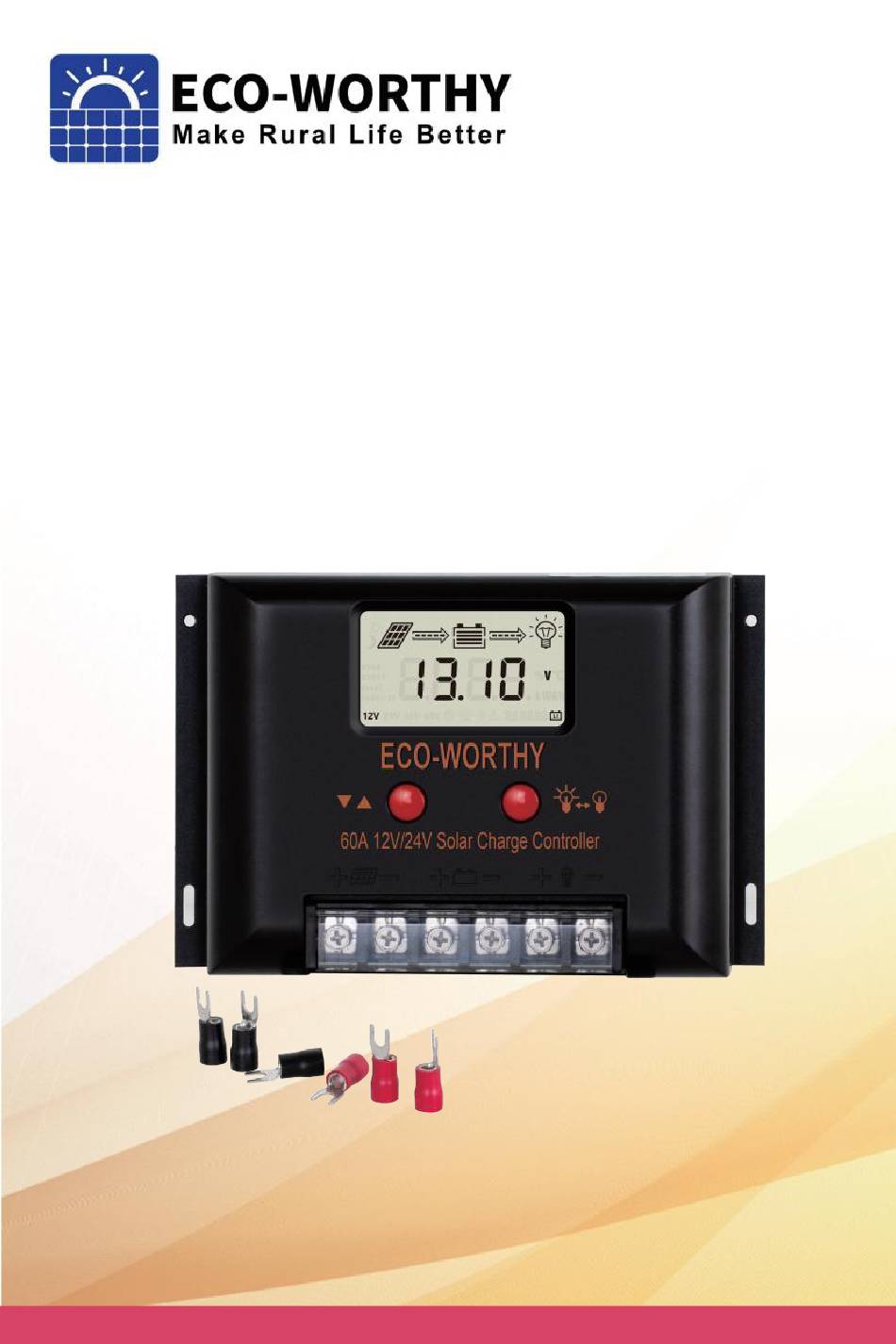

- Seite 1 60A Solar Charge Controller User Manual SUPPORT If you are experiencing technical problems and cannot find a solution in this manual, please contact ECO-WORTHY for further assistance. +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US)
-
Seite 2: Inhaltsverzeichnis
CATALOG ..........1 1.Product Features ..........2 2.Panel Structure ..........2 3.State Indicators ........3 4.Five Load Working Modes ........4 5.Load Working Mode Settings ...........4 6.Safety Advice .........5 7.LCD Screen Illustration .......5 8.Browsing Menu on LCD Screen .........6 9.Setting Menu on LCD Screen ....7 10.Installation Instructions and Precautions ..........9 11.Error Code List... -
Seite 3: Product Features
Product Features 1. Automatic system voltage identification. 2. Charging program options for sealed, GEL and flooded lead-acid batteries and lithium batteries are available. 3. Automatically activate "dead" batteries that cannot start charging directly due to low voltage. 4. An upgraded 3-stage PWM charging algorithm is adopted. Application of an equal- izing charge to the battery periodically or when over discharged, can effectively prevent the battery from non-equalization and sulfuration, thus extending the battery’s service life (with the exception of GEL and lithium batteries). -
Seite 4: Panel Structure
Panel Structure State Indicators Day time Night time Solar panel indication Boost charging Floating charging Equalizing charging Battery overvoltage Battery over discharge Load tumed on Load turned off Overload or short-circuit protection - 2 -... -
Seite 5: Five Load Working Modes
Five load Working Modes 1 .Pure light control (0): When sunlight disappears and the light intensity drops to the starting point (light control off), the controller initiates a 10-minute delay (settable) to confirm the starting signal, and then switches on the load for operation. When sunlight emerges and the light intensity reaches the starting point, the controller initiates a 1-minute (fixed) delay to confirm the shutting-down signal, and then shuts down the output to stop the load’s operation. -
Seite 6: Load Working Mode Settings
Load Working Mode Settings In the load mode menu, long press for 2s, and the number (e.g. 15) will begin to flash. Press to adjust the mode (from 0 to 17), and then long press again for 2s to complete and save the setting. Note: 1. -
Seite 7: Lcd Screen Illustration
LCD Screen Illustration Battery Discharging indicator Solar panel Day time current Charging current Load indicator indicator indicator Night time indicator indicator indicator Charging Units state System Battery type voltage Data Mode Fault indication settings communication method Browsing Menu on LCD Screen 1).Continuously press , the screen will display the following in order: “main menu”---”solar panel voltage1’---”... -
Seite 8: Setting Menu On Lcd Screen
Setting Menu on LCD Screen 2). When “load mode” is displayed, long press to enter into the load mode setting. Press to adjust the mode, and long press for 2s to save and exit; or else, the system will not save the setting that was just made and automatically exits the setting after 12s. -
Seite 9: Installation Instructions And Precautions
20 s; 5th time, 4 hours or automatic recovery the next day; or long press to make the load resume output. Installation Instructions and Precautions 1) The controller shall be installed securely, and its dimensions are as follows: ECO-SC60A External dimensions: 1893x128x53.1(mm) Installation dimensions: 180x92.2 (mm) - 7 -... - Seite 10 Precautions ①If it is 12V system, the bottom left corner of LCD display will show ‘12V’, 24V system will show’ 24V’,36V system will show ‘36V’, 48v system will show ‘48V’. ② The first step is to connect the battery. If the connection is made correctly, the controller screen will light up;...
-
Seite 11: Error Code List
Error Code List Common Problems and Solutions - 9 -... -
Seite 12: Details Parameter
Details Parameter - 10 -... -
Seite 13: Solar Laderegler
60A Solar Laderegler Gebrauchsanleitung UNTERSTÜTZUNG Wenn Sie technische Probleme haben und in dieser Anleitung keine Lösung finden, wenden Sie sich bitte an ECO-WORTHY für weitere Unterstützung. +44 20 7570 0328(EU) Tel： E-mail:customer.service@eco-worthy.com Web:www.eco-worthy.com 1-866-939-8222(US) - Seite 14 Verzeichnis ........1 1.Eigenschaften des Produkts ..........2 2.Aufbau des Panels ..........2 3.Zustand Indikatoren ........3 4.Fünf Arbeitsmodi für Lasten ....4 5.Einstellungen für den Arbeitsmodus der Last ..........4 6.Sicherheitshinweise .......5 7.Abbildung des LCD-Bildschirms ..5 8.Durchsuchen des Menüs auf dem LCD-Bildschirm ....6 9.Einstellungsmenü auf dem LCD-Bildschirm ..7 10.Installationsanweisungen und Vorsichtsmaßnahmen ..........9...
-
Seite 15: Eigenschaften Des Produkts
Eigenschaften des Produkts 1. Automatische Erkennung der Systemspannung. 2. Ladeprogramm-Optionen für verschlossene, GEL- und geflutete Blei-Säure-Bat- terien und Lithium-Batterien sind verfügbar. 3. Automatische Aktivierung "toter" Batterien, die aufgrund von Unterspannung nicht direkt geladen werden können. 4. Es wird ein verbesserter 3-stufiger PWM-Ladealgorithmus verwendet. Die Anwendung einer Ausgleichsladung der Batterie in regelmäßigen Abständen oder bei Überentladung kann effektiv und Sulfurierung der Batterie verhindern und so der Lebensdauer der Batterie (mit Ausnahme von GEL- und Lithium-Batterien) -
Seite 16: Zustandsanzeigen
Plattenstruktur LCD Bildschirm Taste Elektrischer Solarmoduls Batterie Verbraucher Zustandsanzeigen Angezeigtes Zustand Bedeutung lcon Objekt stetig weiter Tageszeit Nacht stetig weiter Nachtzeit Solarmodul stetig weiter Anzeige des Solarmoduls stetig weiter Schnelles Aufladen Ladestatus stetig weiter schwebende Ladung stetig weiter Ausgewogenes Aufladen Überspannung der Batterie schnelles Blinken Batterie... -
Seite 17: Fünf Arbeitsmodi Für Lasten
Fünf Arbeitsmodi für Lasten 1.Reine Lichtsteuerung (0): Wenn das Sonnenlicht verschwindet und die Lichtinten- sität auf den Startpunkt sinkt (Lichtsteuerung ausgeschaltet), löst der Regler eine 10-minütige Verzögerung (einstellbar) aus, um das Startsignal zu bestätigen, und schaltet dann die Last für den Betrieb ein. Wenn das Sonnenlicht auftaucht und die Lichtintensität den Startpunkt erreicht, leitet der Regler eine 1-minütige (feste) Verzögerung ein, um das Abschaltsignal zu bestätigen, und schaltet dann den Ausgang ab, um den Betrieb der Last zu stoppen. -
Seite 18: Einstellungen Für Den Arbeitsmodus Der Last
Einstellungen für den Arbeitsmodus der Last Drücken Sie im Lademodus-Menü 2s lang, und die Zahl (z.B. 15) beginnt zu blinken. Drücken Sie , um den Modus einzustellen (von 0 bis 17), und drücken dann erneut 2 Sekunden lang, um die Einstellung abzuschließen und zu speichern. -
Seite 19: Abbildung Des Lcd-Bildschirms
Abbildung des LCD-Bildschirms Anzeige der Anzeige Batterie Anzeige des Anzeige des Anzeige des Anzeige des Tages Solarmoduls Entladestroms Anzeige Ladestroms Elektrogerät der Nacht Anzeigebereich für numerische Werte Aufladezustand Einheiten Spannung Typ der Batterie des Systems Einstellungen Störungsanzeige Verfahren des Modus zur Datenübertragung Durchsuchen des Menüs auf dem LCD-Bildschirm 1)Halten Sie die Taste... -
Seite 20: Einstellungsmenü Auf Dem Lcd-Bildschirm
Einstellungsmenü auf dem LCD-Bildschirm 2). Wenn "Lademodus" angezeigt wird, drücken Sie lange, um den Lademodus zu aktivieren. Drücken Sie , um den Modus einzustellen, und drücken Sie Sekunden lang, um zu speichern und zu beenden; Andernfalls speichert das System die soeben vorgenommene Einstellung nicht und verlässt die Einstellung automa- Im Nicht-Lademodus-Menü... -
Seite 21: Installationsanweisungen Und Vorsichtsmaßnahmen
Mal, 15 s; 4. Mal, 20 s; 5. Mal, 4 Stunden oder automatische Wiederherstellung am nächsten Tag; oder langes Drücken von um die Ausgabe der Last wieder aufzuneh- men. Installationsanweisungen und Vorsichtsmaßnahmen 1) Das Steuergerät muss sicher installiert werden und hat die folgenden Abmessun- gen: ECO-SC60A Außenabmessungen: 1893*128*53.1(mm) Einbauabmessungen:180*92.2(mm) - 7 -... - Seite 22 Vorsichtsmaßnahmen ①Wenn es sich um ein 12-V-System handelt, erscheint in der linken unteren Ecke des LCD-Displays die Anzeige "12 V", bei einem 24-V-System die Anzeige "24 V", bei einem 36-V-System die Anzeige "36 V" und bei einem 48-V-System die Anzeige "48 V".
-
Seite 23: Fehlercode-Liste
Fehlercode-Liste Code auf dem Entsprechender Fehler LCD-Bildschirm Kein Fehler Batterieüberentladung Batterieüberspannung Warnung vor Unterspannung Lastkurzschluss Lastüberlastung Temperatur im Inneren des Kontrollers zu hoch Ladestrom zu hoch Die Eingangsspannung des Solarmoduls ist zu hoch Allgemeine Probleme und Lösungen Symptome Ursachen und Lösungen Überprüfen Sie, ob die Batterie richtig LCD-Bildschirm leuchtet nicht angeschlossen ist... -
Seite 24: Details Parameter
Details Parameter Modus ECOI-SC60A Bemerkungen Nennstrom Standardmäßige Automatische Erkennung von 12V/24V Systemspannung automatische manuelles Setup Identifizierung Je niedriger die 12V/900W Netzspannung, Nennleistung desto geringer der 24V/1800W Leerlaufverlust. <13mA/12V; <15mA/24V Leerlastverlust Maximale Eingangsspannung <55V der Solarenergie Maximale Spannung <34V auf der Batterieseite Parameter Batterietyp Standard SLD...
