Technisches Handbuch: SQUARE 940-2

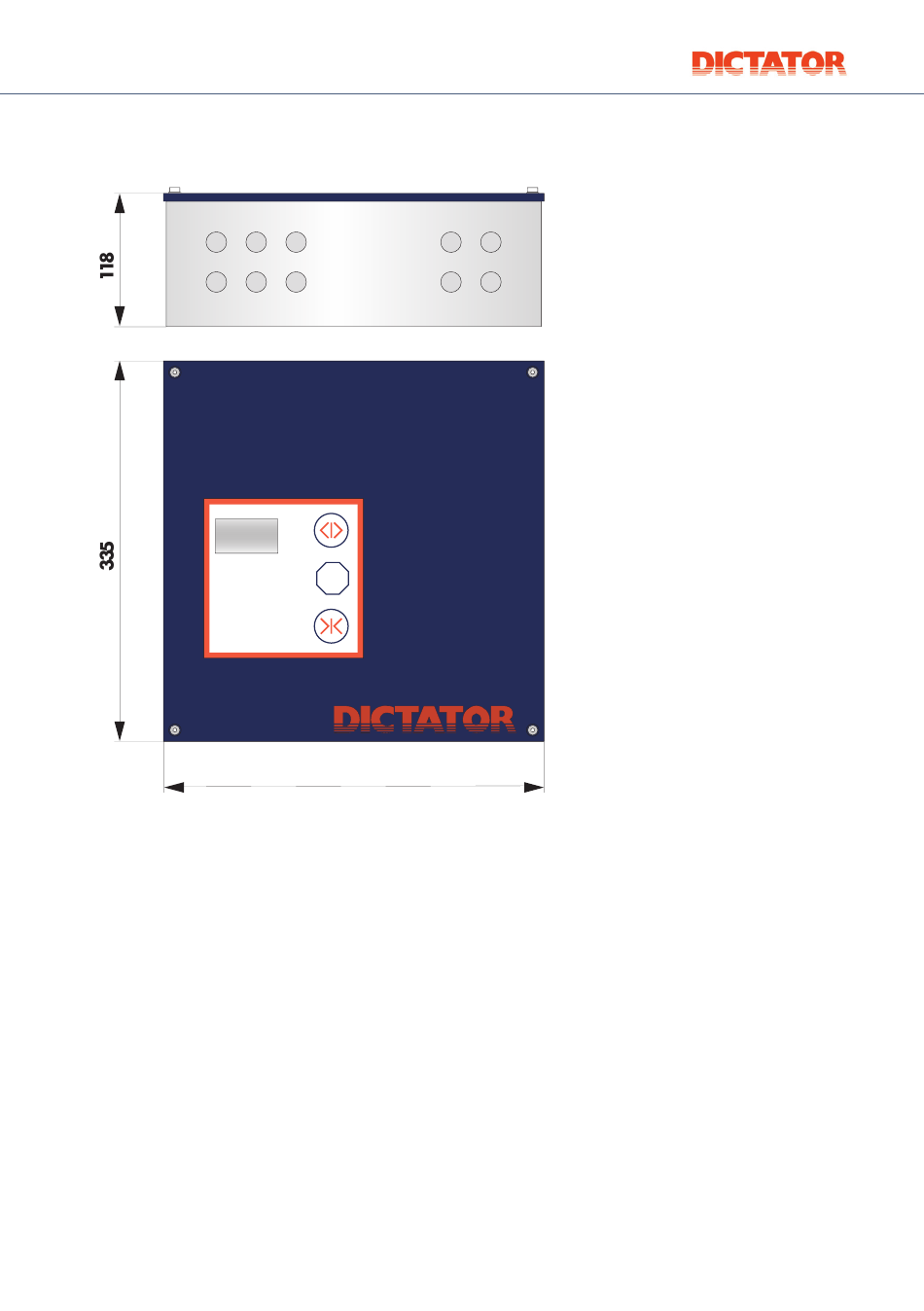

1.1 ABMESSUNGEN GEHÄUSE
SQUARE
1.2 MONTAGE / ELEKTRISCHER ANSCHLUSS DER TORANTRIEBE
Die Montage der Steuerung ist sehr einfach, da sich das gesamte Elektronikmodul auf einem
Trägerblech herausnehmen lässt. Auch der Deckel kann komplett abgenommen werden, da das
Flachkabel zum Programmierdisplay nur abgesteckt werden muss. Dadurch kann das leere und
damit leichte Gehäuse problemlos an der Wand befestigt werden. Die Elektronik kann nicht
durch abrutschende Schraubenzieher oder ähnliches beschädigt werden.
Bei der Auswahl des Anbringungsortes ist darauf zu achten, dass der Abstand zum Motor nicht
mehr als 30 m betragen darf.
Der Anschluss von Torantrieb, Bedienelementen und Sicherheitseinrichtungen erfolgt bequem an
herausnehmbaren, codierten Klemmenblöcken.
Mit der Steuerung SQUARE 940-2 kann der DICTATOR Torantrieb DICTAMAT optimal auf das
jeweilige Tor abgestimmt werden. Dies ist eine wesentliche Voraussetzung für die Nutzungs-
sicherheit kraftbetätigter Tore.
DICTATOR Technik GmbH · +49 (0)821 246730 · info@dictator.de · www.dictator.de · 22.05.12
STOP
335
Vorprägungen für
10 Verschraubungen M20
Maße in mm
5
