G EBRAUCHS AN WEISUN G
TECHNISCHE DATEN:
Typ:
Art. Nr.:
Einsatzbereich:
Anschlussleistung:
Bedienteil (Ø):
Leistungsteil (HBT):
Bestehend aus:
Technische Änderungen vorbehalten
Tel.: +43 7683 5022 / E-Mail: office@tpi.co.at / Web: www.infraworld.at
MO NT AGE- UN D
D e u t sc h
1
Saunacontrol X0
B6714
Steuergerät für Sauna- und Feuchtebetrieb
bis 11,0 kW
100 mm
60 x 240 x 215 mm
1
Bedienteil
2
Leistungsteil
3

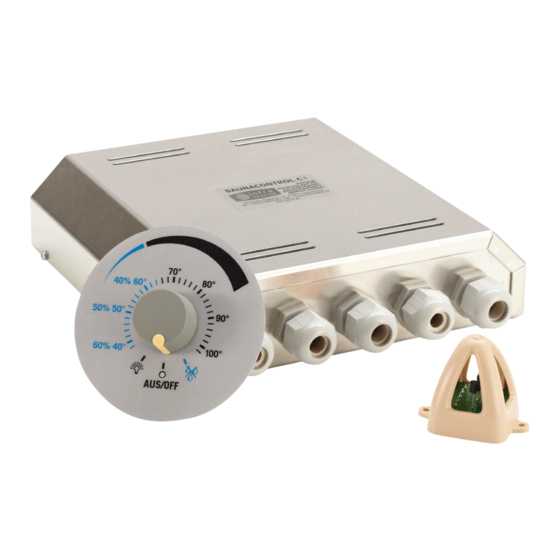

Temperaturfühler mit 3,5 m Kabel
TPI GmbH, Rieglerstr. 21, 4873 Frankenburg, Austria
Version: 02/2022
2
3
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Infraworld Saunacontrol X0

Inhaltszusammenfassung für Infraworld Saunacontrol X0

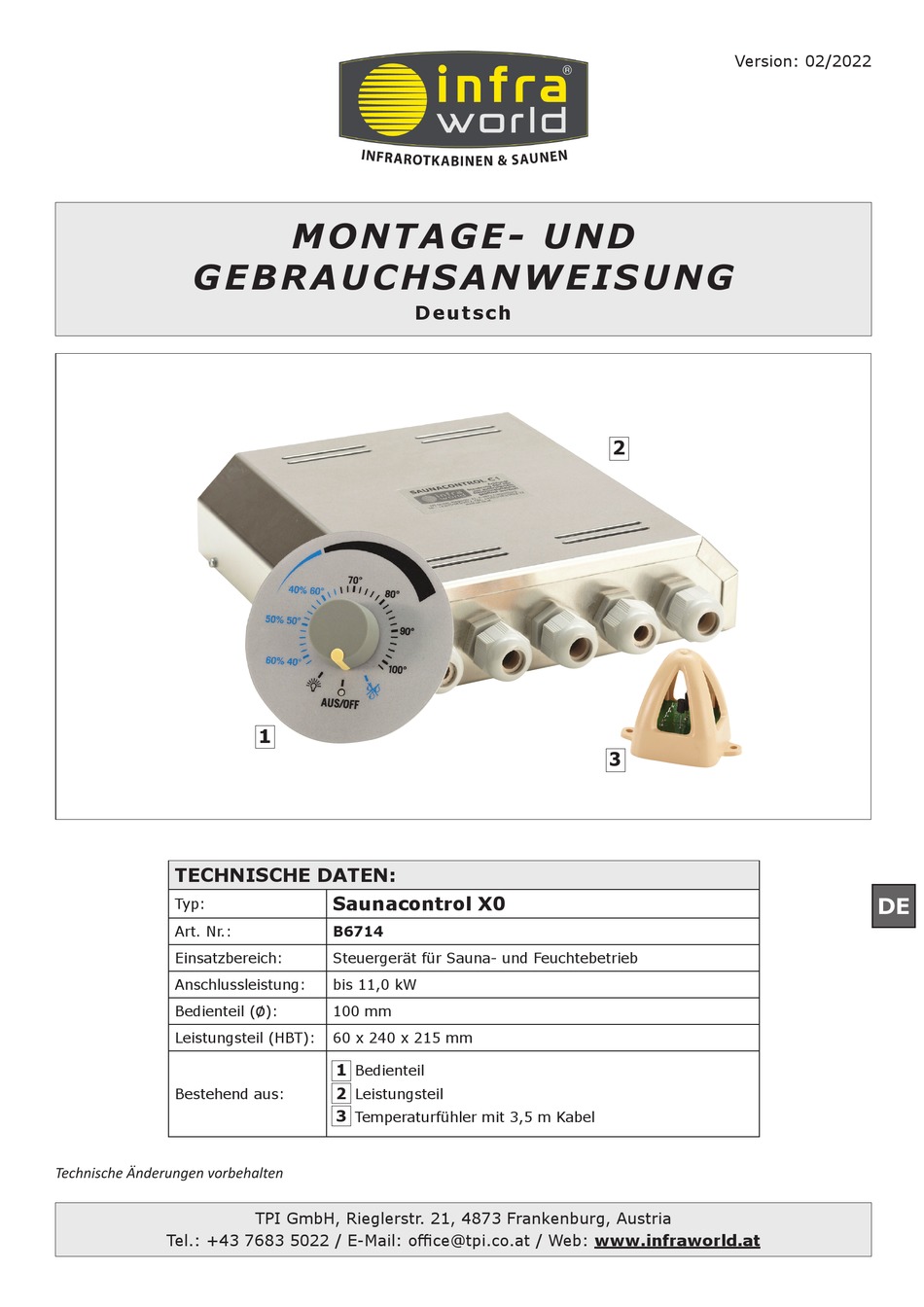

  • Seite 1 Bedienteil (Ø): 100 mm Leistungsteil (HBT): 60 x 240 x 215 mm Bedienteil Bestehend aus: Leistungsteil Temperaturfühler mit 3,5 m Kabel Technische Änderungen vorbehalten TPI GmbH, Rieglerstr. 21, 4873 Frankenburg, Austria Tel.: +43 7683 5022 / E-Mail: office@tpi.co.at / Web: www.infraworld.at...
