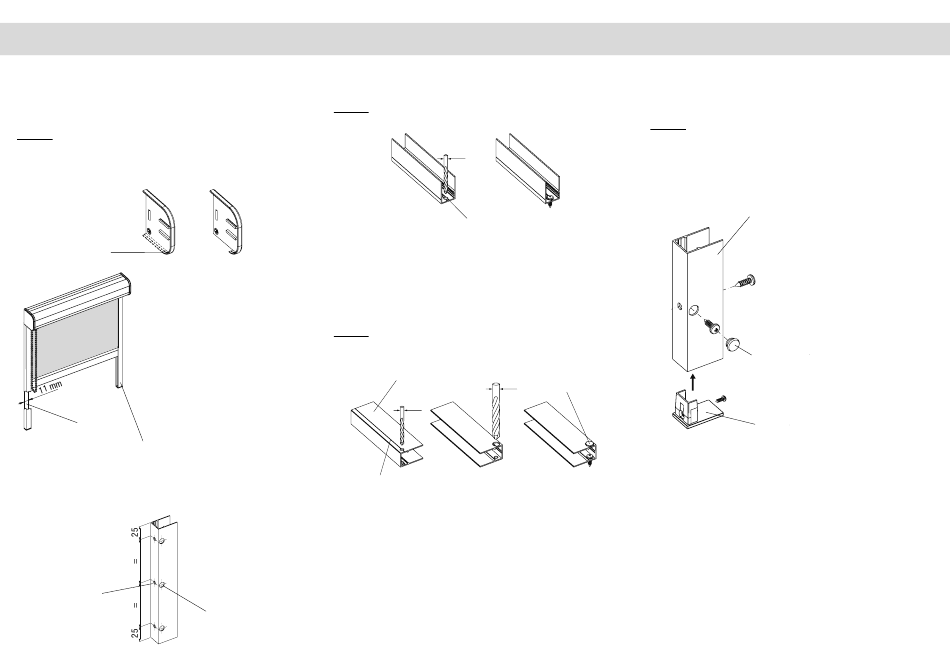

Profilführung montieren
Bei der Montage der Profilführung ist darauf zu achten, dass die
Profilführungen parallel zueinander und im rechten Winkel zur
Rollokassette verlaufen.
Die Auflagefläche muß eine Breite von min. 11 mm betragen.
Hinweis: Nachdem die Rollokassette montiert wurde, erfolgt
die Entfernung der unteren Kante der Endkappen bis
zur Sollbruchstelle, dann die Endkappen von vorne
auf das Blendenprofil schieben. Nun montieren Sie
die Profilführung.
Sollbruchstelle
Auflagefläche
Seitenprofil
1. Anzahl der Befestigungsbohrungen bestimmen
∆ Wichtig! Bohrungsabstand 25 mm vom Profilende, weitere
Bohrungen gleichmäßig aufteilen.
Bohrungen für
Laibungsmontage
Maße in mm
Profilführung montieren
2a. Profile bohren für Laibungsmontage
Bohrer Ø4 mm auf Profilmarkierung ansetzen und durchbohren.
Hinweis: Die Laibung muß rechtwinklig sein und benötigt eine Tiefe
von min. 20 mm.
2b. Profile bohren für Wand-/Fensterflügelmontage
a. Bohrer Ø4 mm auf Profilmarkierung ansetzen und durch das
gesamte Profil bohren.
b. Profil drehen und mit Bohrer Ø8 mm die obere Bohrung
aufbohren.
Hinweis: Nach der Montage ist die Profilmarkierung nicht zu sehen
und die Bohrung Ø8 mm wird mit den Bohrungsstopfen
verschlossen.
Seitenprofil
a.
Mittelprofil
Profilmarkierung
Mittelprofil
a.
Bohrungen für Wand-
/Fensterflügelmontage
Profilmarkierung
Ø4
Profilmarkierung
Ø8
Bohrungsstopfen
b.
Ø4
Bohrungsstopfen
Ø8
b.
Ø4
Profilführung montieren
3a. Profile anschrauben Typ R115
a. Endkappen auf die Profile aufsetzen und festschrauben.
b. Profilführungen anschrauben.
Hinweis: Es ist darauf zu achten, daß die Profile parallel zueinander
und im rechten Winkel zur Rollokassette verlaufen.
Die Außenseite des Seitenprofils verläuft bündig mit der
Außenseite der Rollokassette.
c. Bohrungen Ø8 mm mit den Bohrungsstopfen verschließen.
Seitenprofil
Mittelprofil
Bohrungsstopfen
Endkappe
