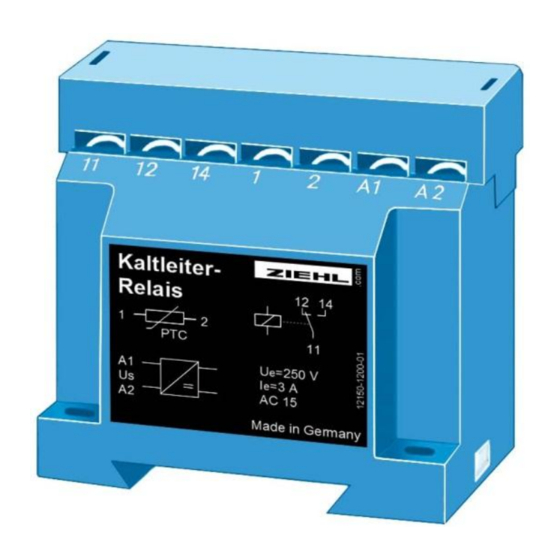

ZIEHL MS220C Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für MS220C:
- Betriebsanleitung (8 Seiten) ,
- Kurzanleitung (4 Seiten) ,
- Betriebsanleitung (8 Seiten)
Inhaltsverzeichnis
Quicklinks
®
Temperaturrelais und MINIKA
Strom- und Spannungsrelais

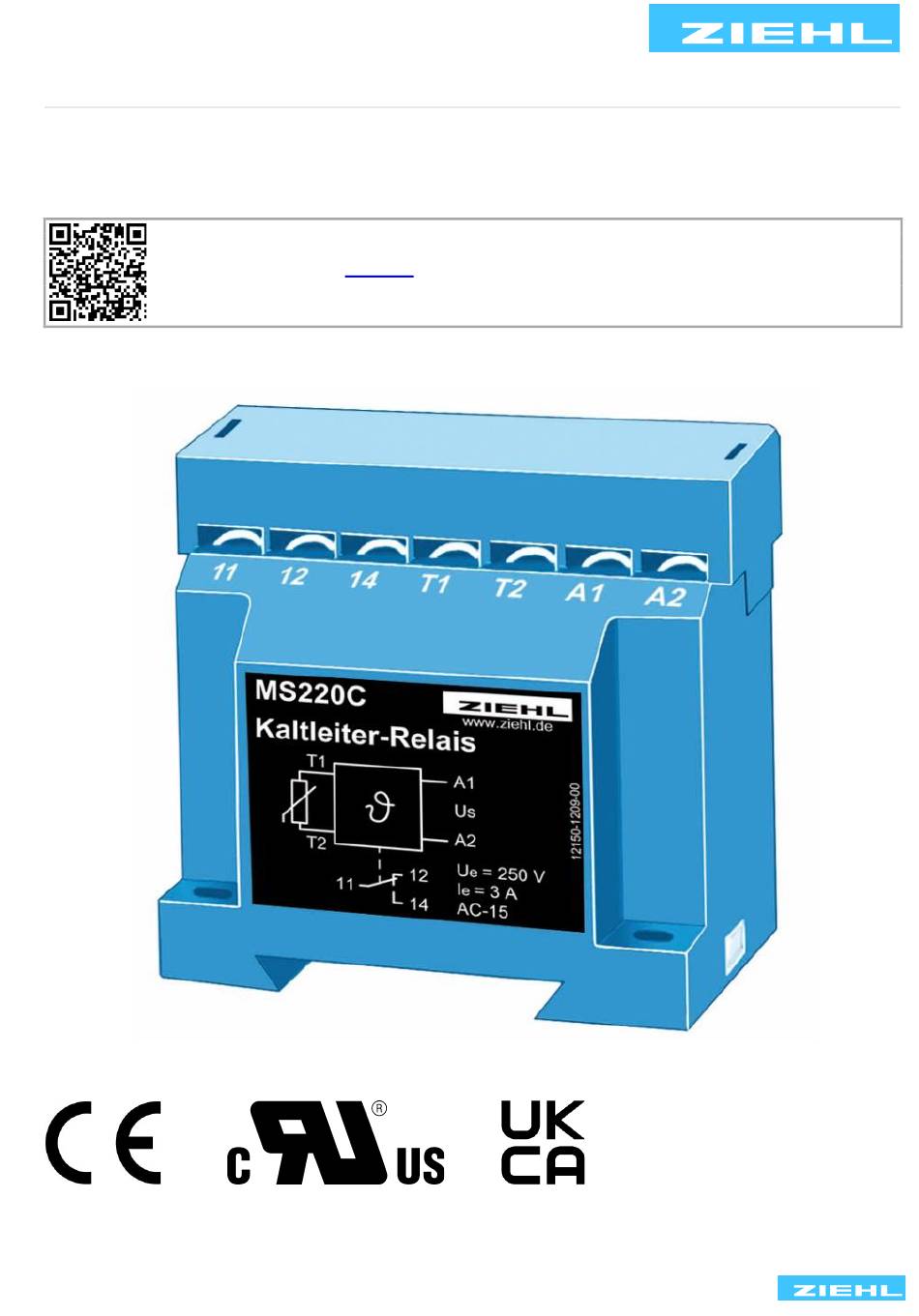

Betriebsanleitung MS220C
Ausführliche Info und Hilfe zu diesem Produkt erhalten Sie ganz bequem über den
QR-Code
Technische Datenblätter, ausführliche Betriebsanleitungen, Kurzanleitungen, Anschlusspläne,
CAD-Daten, Firmwareupdates, Umfangreiche FAQ, Bedien- und Erklärvideos, Zertifikate
- Kaltleiter-Auslösegeräte – Steuerspannung AC und AC/DC
MS220C
12150-0702-04
Messgeräte MINIPAN
oder unter MS220C.
Seite 1 / 8
ZIEHL industrie – elektronik GmbH + Co KG
Daimlerstr.13, 74523 Schwäbisch Hall, Germany
+ 49 791 504-0,
®
Schaltrelais und Steuerungen
www.ziehl.deAA
info@ziehl.de,
www.ziehl.de
Messumformer
Netz- und Anlagenschutz
Stand: 2023-01-13 / dr
ab Firmware: 0-00
Inhaltsverzeichnis
Verwandte Anleitungen für ZIEHL MS220C
Inhaltszusammenfassung für ZIEHL MS220C
- Seite 1 ZIEHL industrie – elektronik GmbH + Co KG Daimlerstr.13, 74523 Schwäbisch Hall, Germany + 49 791 504-0, info@ziehl.de, www.ziehl.de ® ® Temperaturrelais und MINIKA Strom- und Spannungsrelais Messgeräte MINIPAN Schaltrelais und Steuerungen Messumformer Netz- und Anlagenschutz Stand: 2023-01-13 / dr...
-
Seite 2: Inhaltsverzeichnis
Sachmängelhaftungsrechte führen als auch zu einer Haftung des Käufers für das durch die Abweichung von den Vorgaben unsicher gewordene Produkt. 2 Anzeige- und Bedienelemente Das MS220C ist ein Einbaugerät und hat keine Anzeigen oder Bedienteile. Der Status kann durch die Überwachung des Ruhekontaktes und einer externen Meldelampe signalisiert werden 3 Voreinstellungen An den Geräten müssen keine Einstellungen vorgenommen werden. -
Seite 3: Anwendung Und Kurzbeschreibung
Überlastung. Zusammen mit Kaltleiter-Temperatursensoren können Ansprechwerte zwischen 60 °C und 180 °C realisiert werden. ZIEHL Kaltleiter-Auslösegeräte entsprechen DIN EN 60947-8 (VDE 0660 Teil 302). Es werden Kaltleiter- Temperatursensoren (PTC-Thermistoren) nach DIN 44081 und DIN 44082 angeschlossen. Kaltleiter- Temperatursensoren eignen sich für den Einbau in Wicklungen, Lager und Kühlkörper sowie für die Überwachung der Temperatur von Kühlmittel, Luftströme und Gasen. -
Seite 4: Funktionsdiagramm
Sie zuständige Vertretung. Anstelle der in dieser Betriebsanleitung genannten und in Europa gültigen Industrienormen und Bestimmungen, müssen Sie bei der Verwendung des Gerätes außerhalb deren Geltungsbereiches die im Anwenderland gültigen einschlägigen Vorschriften beachten. MS220C 12150-0702-04 Seite 4 / 8 www.ziehl.de... -
Seite 5: Montage
Bei der Inbetriebnahme und nach Modifikation der Anlage ist eine Messung des Sensorwiderstandes mit einem geeigneten Messgerät durchzuführen. Bei Widerstand < 50 Ω ist der Sensorkreis auf Kurzschluss zu überprüfen. Achtung! Prüfen Sie Kaltleiter nur mit Messspannungen < 2,5 V! MS220C 12150-0702-04 Seite 5 / 8 www.ziehl.de... -
Seite 6: 11 Fehlersuche Und Maßnahmen
≤ 0,8 V bei R ≤ 1,5 kΩ, ≥ 1 V bei R = Spannung im Fühlerkreis ≤ 0,3 mA Sensorstrom ≤ 1 mW Leistung/Bürde Leitungskapazität max. 0,2 µF < 4 kΩ Temperaturüberwachung Abschaltwert > 1,65 kΩ Temperaturüberwachung Rückschaltwert MS220C 12150-0702-04 Seite 6 / 8 www.ziehl.de... - Seite 7 Transporttemperatur (2K3 EN 60721-3-2) Einbauhöhe < 2000 m über N.N. Einbaulage beliebig Klimafestigkeit (3K3 EN 60721-3-3) 5…85% rel. Feuchte, keine Betauung 2…25 Hz ±1,6 mm 25 ... 150 Hz 5 g Rüttelsicherheit EN 60068-2-6 MS220C 12150-0702-04 Seite 7 / 8 www.ziehl.de...
-
Seite 8: 14 Bauform C
14 Bauform C Maße in mm 15 Entsorgung Die Entsorgung muss sachgerecht und umweltschonend nach den gesetzlichen Bestimmungen erfolgen. ZIEHL ist bei der Stiftung EAR (Elektro Altgeräte Register) unter der WEEE-Nr.: DE 49 698 543 registriert. MS220C 12150-0702-04 Seite 8 / 8...
