5

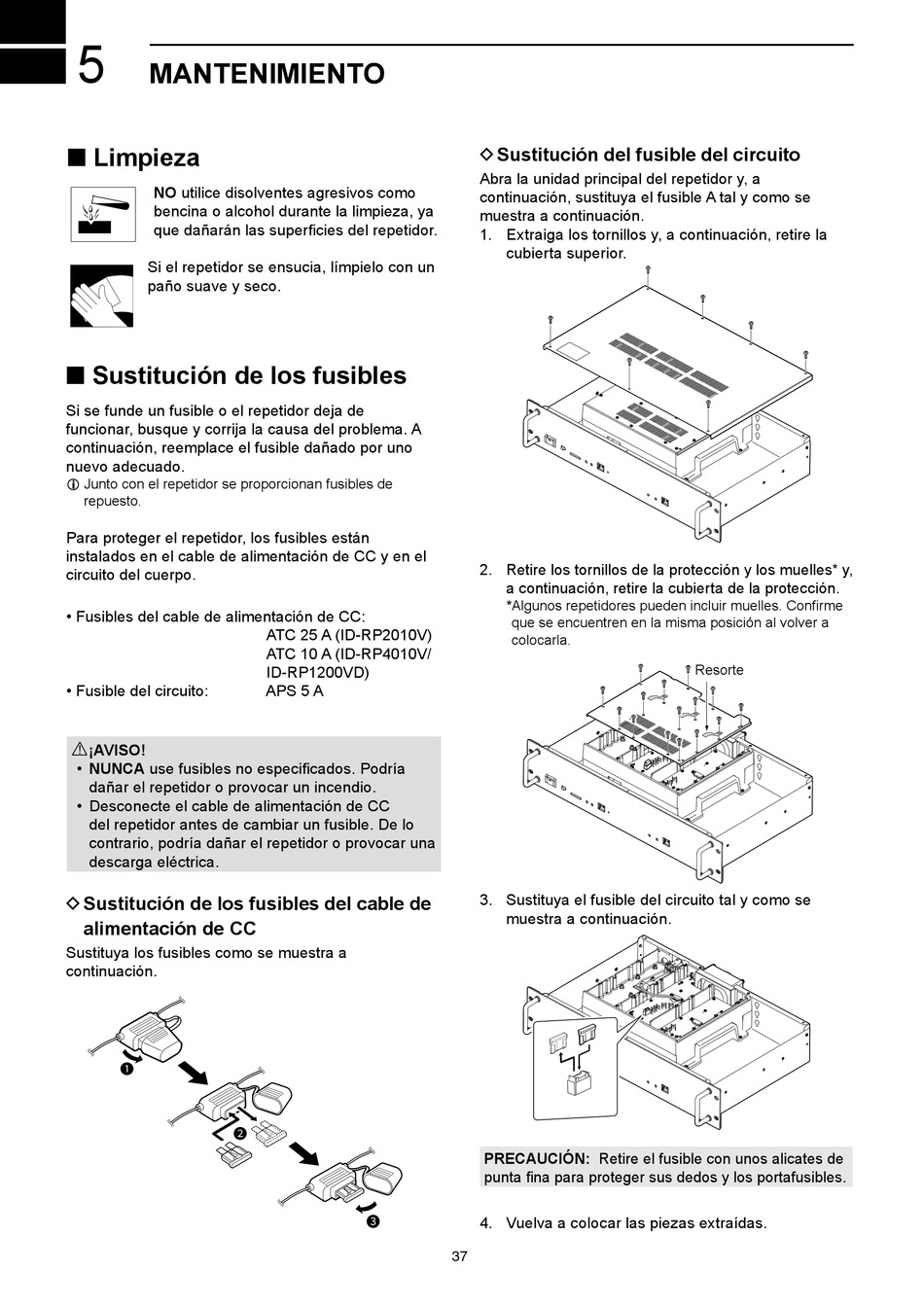

MANTENIMIENTO
■ Limpieza
NO utilice disolventes agresivos como
bencina o alcohol durante la limpieza, ya
que dañarán las superficies del repetidor.
Si el repetidor se ensucia, límpielo con un
paño suave y seco.
■ Sustitución de los fusibles
Si se funde un fusible o el repetidor deja de
funcionar, busque y corrija la causa del problema. A
continuación, reemplace el fusible dañado por uno
nuevo adecuado.
L Junto con el repetidor se proporcionan fusibles de
repuesto.
Para proteger el repetidor, los fusibles están
instalados en el cable de alimentación de CC y en el
circuito del cuerpo.
• Fusibles del cable de alimentación de CC:
• Fusible del circuito:
R
¡AVISO!
• NUNCA use fusibles no especificados. Podría
dañar el repetidor o provocar un incendio.
• Desconecte el cable de alimentación de CC
del repetidor antes de cambiar un fusible. De lo
contrario, podría dañar el repetidor o provocar una
descarga eléctrica.
D Sustitución de los fusibles del cable de
alimentación de CC
Sustituya los fusibles como se muestra a
continuación.
1
2
ATC 25 A (ID-RP2010V)
ATC 10 A (ID-RP4010V/
ID-RP1200VD)
APS 5 A
3
D Sustitución del fusible del circuito
Abra la unidad principal del repetidor y, a
continuación, sustituya el fusible A tal y como se
muestra a continuación.
1. Extraiga los tornillos y, a continuación, retire la
cubierta superior.
2. Retire los tornillos de la protección y los muelles* y,
a continuación, retire la cubierta de la protección.
* Algunos repetidores pueden incluir muelles. Confirme
que se encuentren en la misma posición al volver a
colocarla.
3. Sustituya el fusible del circuito tal y como se
muestra a continuación.
PRECAUCIÓN: Retire el fusible con unos alicates de
punta fina para proteger sus dedos y los portafusibles.
4. Vuelva a colocar las piezas extraídas.
37
Resorte
