Verwendung der Einstellknöpfe
Die Einstellknöpfe besitzen eine Fein‐ und Grobeinstellung mit „Klick"‐Bewegung. Drücken Sie
die Knöpfe zum Umschalten zwischen Grob‐ und Feineinstellung. Beachten Sie die
Helligkeitsänderung des entsprechenden LED‐Displays. Stellen Sie die Knöpfe mit der Grob‐ und
anschließend mit der Feineinstellung auf die gewünschten Werte. Zur Bestätigung einer
Einstellung kehrt das Display nach ein paar Sekunden wieder zu seiner normalen Helligkeit
zurück.
Anschluss des Netzgeräts und Ausführen einer Prüfung
1.
Schließen Sie die zu überprüfenden Geräte an das Netzgerät an. Die rote Klemme (+) wird
mit dem Pluseingang und die schwarze Klemme (‐) wird mit dem Minuseingang der Geräte
verbunden.
2.
Schalten Sie zuerst das Netzgerät ein. Das Gerätedisplay und die grüne CV‐Anzeige leuchten
auf.
3.
Schalten Sie dann die zu prüfenden Geräte ein. Das Gerätedisplay und die grüne CV‐Anzeige
leuchten weiterhin.
4.
Die Prüfung kann nun beginnen.
5.
Wenn Sie fertig sind, schalten Sie zuerst die zu prüfenden Geräte und dann das Netzgerät
aus.
Einstellen des Netzgeräts im Konstantstrom‐Modus (CC)
1.
Stellen Sie den Stromregler auf Minimum
2.
Stellen Sie den Spannungsregler auf Maximum
3.
Schließen Sie die Ausgangsleitungen miteinander kurz
4.
Schalten Sie das Netzgerät ein
5.
Drehen Sie den Stromregler auf, bis der gewünschte Stromwert erreicht ist.
6.
Schalten Sie das Netzgerät aus
7.
Lösen Sie die Ausgangsleitungen voneinander

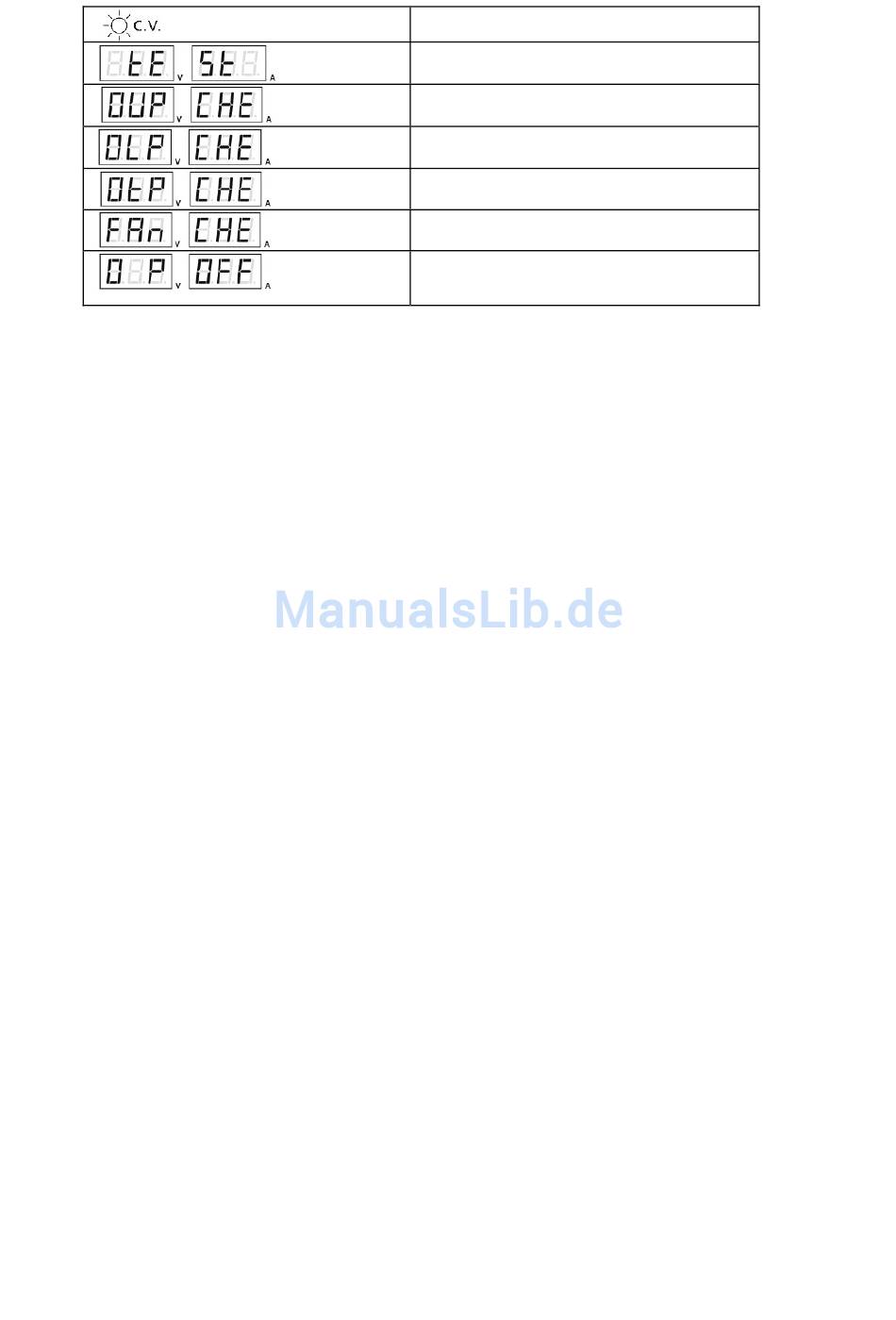

Zurück zu Konstantspannung
Starten der Prüfung
Überspannungsschutz prüfen
Überlastungsschutz prüfen
Übertemperaturschutz prüfen
Lüfter prüfen
Ausgang ausgeschaltet
(Fernsteuerungsbetriebsart)
8 DCP60‐de‐DE_V1.7 07/15
