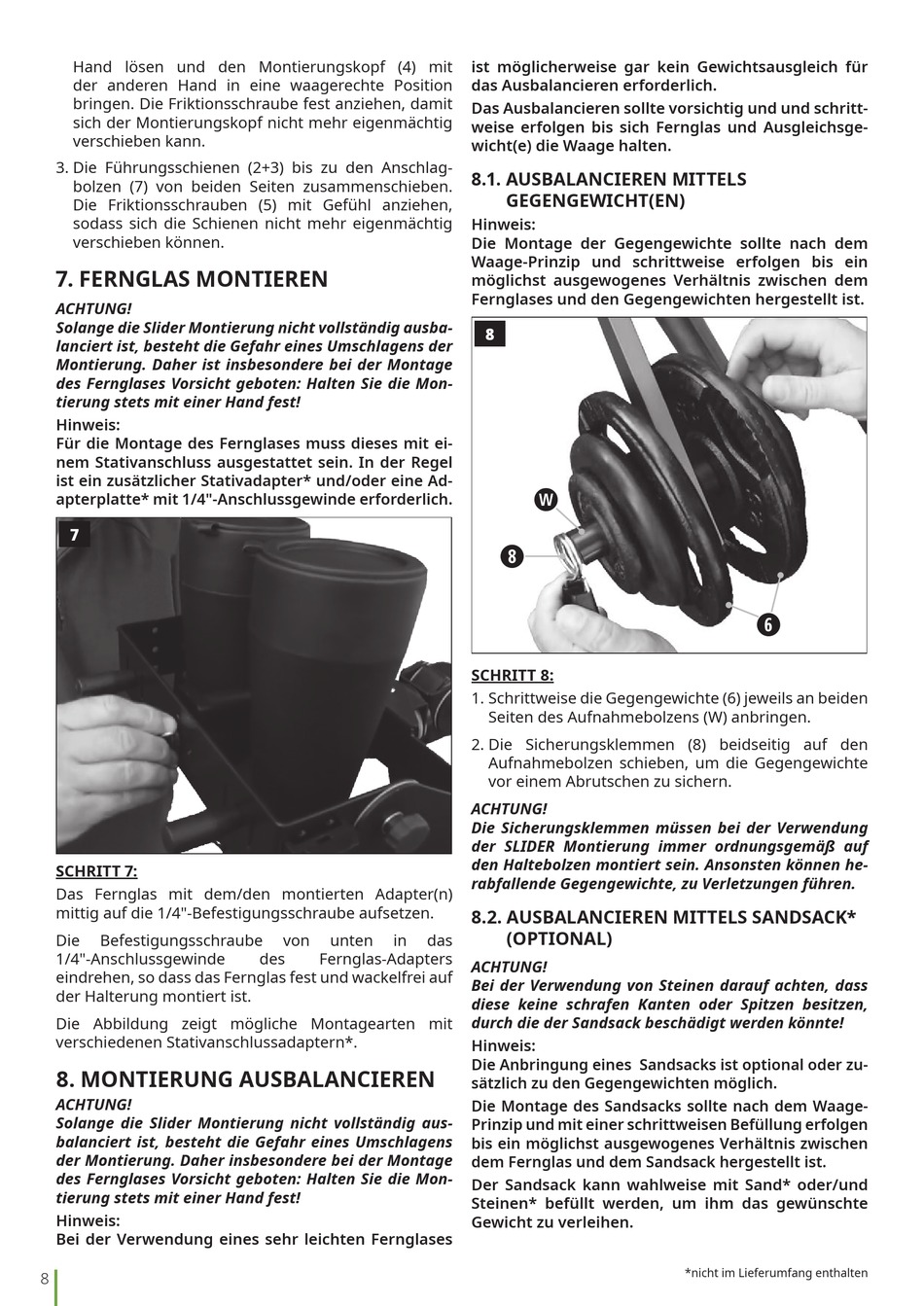

Fernglas Montieren; Montierung Ausbalancieren; Ausbalancieren Mittels Gegengewicht(En); Ausbalancieren Mittels Sandsack* (Optional) - Bresser SLIDER Bedienungsanleitung

Hand lösen und den Montierungskopf (4) mit
der anderen Hand in eine waagerechte Position
bringen. Die Friktionsschraube fest anziehen, damit
sich der Montierungskopf nicht mehr eigenmächtig
verschieben kann.
3. Die Führungsschienen (2+3) bis zu den Anschlag-
bolzen (7) von beiden Seiten zusammenschieben.
Die Friktionsschrauben (5) mit Gefühl anziehen,
sodass sich die Schienen nicht mehr eigenmächtig
verschieben können.

7. FERNGLAS MONTIEREN

ACHTUNG!
Solange die Slider Montierung nicht vollständig ausba-
lanciert ist, besteht die Gefahr eines Umschlagens der
Montierung. Daher ist insbesondere bei der Montage
des Fernglases Vorsicht geboten: Halten Sie die Mon-
tierung stets mit einer Hand fest!
Hinweis:
Für die Montage des Fernglases muss dieses mit ei-
nem Stativanschluss ausgestattet sein. In der Regel
ist ein zusätzlicher Stativadapter* und/oder eine Ad-
apterplatte* mit 1/4"-Anschlussgewinde erforderlich.
7
SCHRITT 7:
Das Fernglas mit dem/den montierten Adapter(n)
mittig auf die 1/4"-Befestigungsschraube aufsetzen.
Die Befestigungsschraube
1/4"-Anschlussgewinde
eindrehen, so dass das Fernglas fest und wackelfrei auf
der Halterung montiert ist.
Die Abbildung zeigt mögliche Montagearten mit
verschiedenen Stativanschlussadaptern*.

8. MONTIERUNG AUSBALANCIEREN

ACHTUNG!
Solange die Slider Montierung nicht vollständig aus-
balanciert ist, besteht die Gefahr eines Umschlagens
der Montierung. Daher insbesondere bei der Montage
des Fernglases Vorsicht geboten: Halten Sie die Mon-
tierung stets mit einer Hand fest!
Hinweis:
Bei der Verwendung eines sehr leichten Fernglases
8
von unten in das
des Fernglas-Adapters
ist möglicherweise gar kein Gewichtsausgleich für
das Ausbalancieren erforderlich.
Das Ausbalancieren sollte vorsichtig und und schritt-
weise erfolgen bis sich Fernglas und Ausgleichsge-
wicht(e) die Waage halten.
8.1. AUSBALANCIEREN MITTELS
GEGENGEWICHT(EN)
Hinweis:
Die Montage der Gegengewichte sollte nach dem
Waage-Prinzip und schrittweise erfolgen bis ein
möglichst ausgewogenes Verhältnis zwischen dem
Fernglases und den Gegengewichten hergestellt ist.
8
 
➑ ➑
SCHRITT 8:
1. Schrittweise die Gegengewichte (6) jeweils an beiden
Seiten des Aufnahmebolzens (W) anbringen.
2. Die Sicherungsklemmen (8) beidseitig auf den
Aufnahmebolzen schieben, um die Gegengewichte
vor einem Abrutschen zu sichern.
ACHTUNG!
Die Sicherungsklemmen müssen bei der Verwendung
der SLIDER Montierung immer ordnungsgemäß auf
den Haltebolzen montiert sein. Ansonsten können he-
rabfallende Gegengewichte, zu Verletzungen führen.
8.2. AUSBALANCIEREN MITTELS SANDSACK*
(OPTIONAL)
ACHTUNG!
Bei der Verwendung von Steinen darauf achten, dass
diese keine schrafen Kanten oder Spitzen besitzen,
durch die der Sandsack beschädigt werden könnte!
Hinweis:
Die Anbringung eines Sandsacks ist optional oder zu-
sätzlich zu den Gegengewichten möglich.
Die Montage des Sandsacks sollte nach dem Waage-
Prinzip und mit einer schrittweisen Befüllung erfolgen
bis ein möglichst ausgewogenes Verhältnis zwischen
dem Fernglas und dem Sandsack hergestellt ist.
Der Sandsack kann wahlweise mit Sand* oder/und
Steinen* befüllt werden, um ihm das gewünschte
Gewicht zu verleihen.
➏ ➏
*nicht im Lieferumfang enthalten
