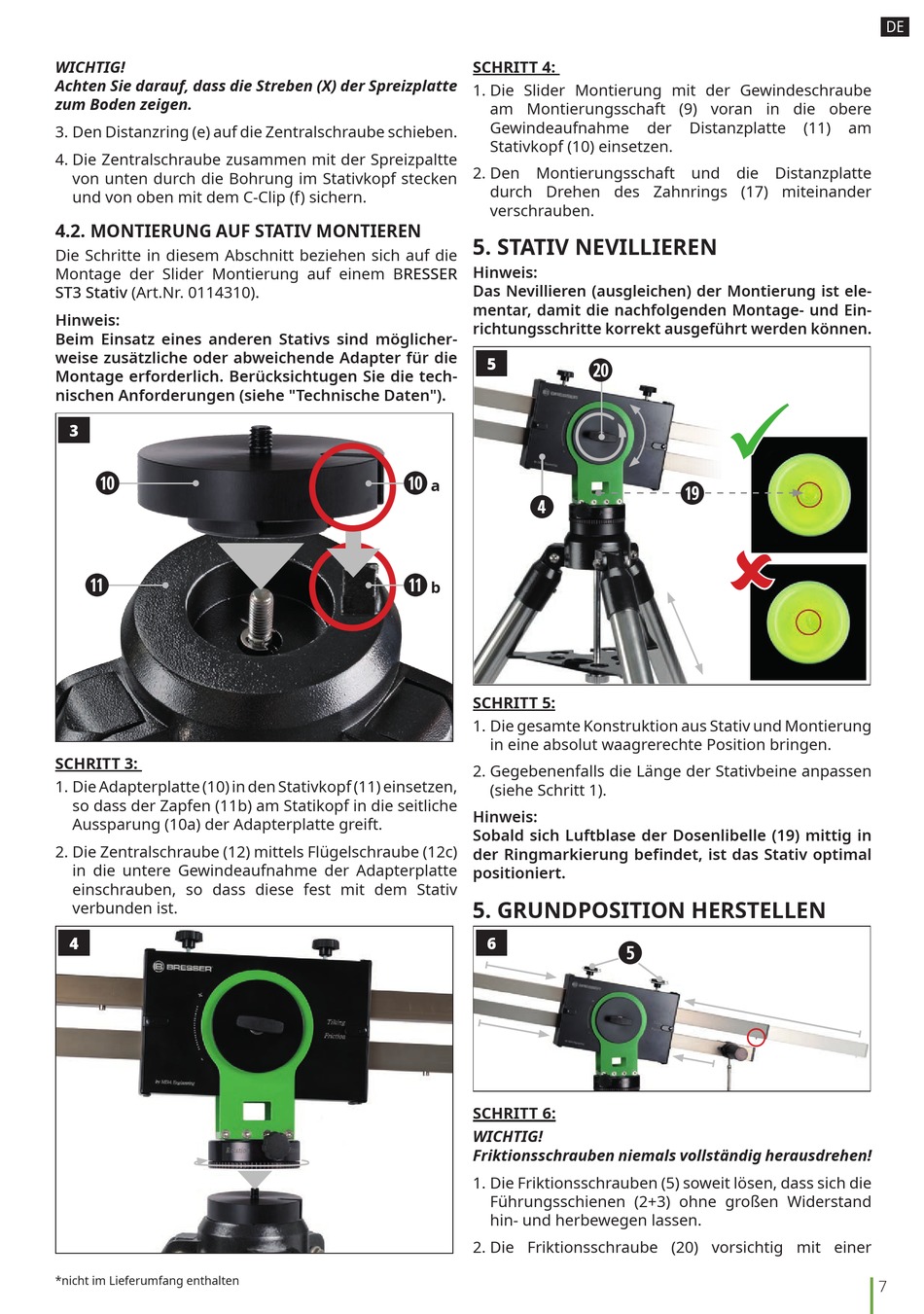

WICHTIG!
Achten Sie darauf, dass die Streben (X) der Spreizplatte
zum Boden zeigen.
3. Den Distanzring (e) auf die Zentralschraube schieben.
4. Die Zentralschraube zusammen mit der Spreizpaltte
von unten durch die Bohrung im Stativkopf stecken
und von oben mit dem C-Clip (f) sichern.
4.2. MONTIERUNG AUF STATIV MONTIEREN
Die Schritte in diesem Abschnitt beziehen sich auf die
Montage der Slider Montierung auf einem BRESSER
ST3 Stativ (Art.Nr. 0114310).
Hinweis:
Beim Einsatz eines anderen Stativs sind möglicher-
weise zusätzliche oder abweichende Adapter für die
Montage erforderlich. Berücksichtugen Sie die tech-
nischen Anforderungen (siehe "Technische Daten").
3
➓
⓫
SCHRITT 3:
1. Die Adapterplatte (10) in den Stativkopf (11) einsetzen,
so dass der Zapfen (11b) am Statikopf in die seitliche
Aussparung (10a) der Adapterplatte greift.
2. Die Zentralschraube (12) mittels Flügelschraube (12c)
in die untere Gewindeaufnahme der Adapterplatte
einschrauben, so dass diese fest mit dem Stativ
verbunden ist.
4
*nicht im Lieferumfang enthalten
SCHRITT 4:
1. Die Slider Montierung mit der Gewindeschraube
am Montierungsschaft (9) voran in die obere
Gewindeaufnahme
Stativkopf (10) einsetzen.
2. Den Montierungsschaft und die Distanzplatte
durch Drehen des Zahnrings (17) miteinander
verschrauben.
5. STATIV NEVILLIEREN
Hinweis:
Das Nevillieren (ausgleichen) der Montierung ist ele-
mentar, damit die nachfolgenden Montage- und Ein-
richtungsschritte korrekt ausgeführt werden können.
5
➓
a
➍
⓫
b
SCHRITT 5:
1. Die gesamte Konstruktion aus Stativ und Montierung
in eine absolut waagrerechte Position bringen.
2. Gegebenenfalls die Länge der Stativbeine an passen
(siehe Schritt 1).
Hinweis:
Sobald sich Luftblase der Dosenlibelle (19) mittig in
der Ringmarkierung befindet, ist das Stativ optimal
positioniert.
5. GRUNDPOSITION HERSTELLEN
6
SCHRITT 6:
WICHTIG!
Friktionsschrauben niemals vollständig herausdrehen!
1. Die Friktionsschrauben (5) soweit lösen, dass sich die
Führungsschienen (2+3) ohne großen Widerstand
hin- und herbewegen lassen.
2. Die Friktionsschraube (20) vorsichtig mit einer
der
Distanzplatte
⓴
⓳
➎
➎
DE
(11)
am
7
