Probuilder 43628 Gebrauchsanweisung Seite 47

1 1
9 9

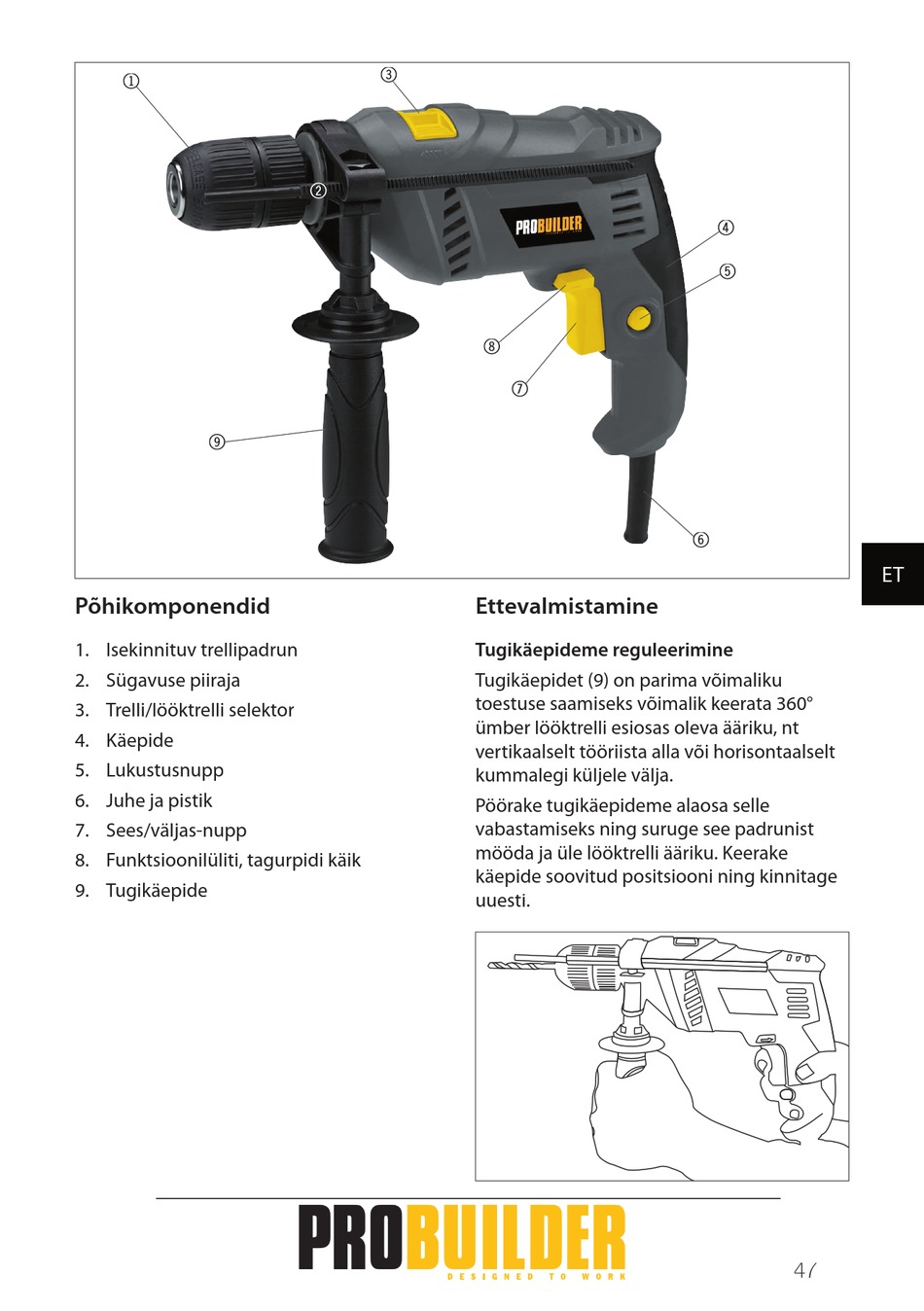

Põhikomponendid
1. Isekinnituv trellipadrun
2. Sügavuse piiraja
3. Trelli/lööktrelli selektor
4. Käepide
5. Lukustusnupp
6. Juhe ja pistik
7. Sees/väljas-nupp
8. Funktsioonilüliti, tagurpidi käik
9. Tugikäepide
3 3
2
8 8
Ettevalmistamine
Tugikäepideme reguleerimine
Tugikäepidet (9) on parima võimaliku
toestuse saamiseks võimalik keerata 360°
ümber lööktrelli esiosas oleva ääriku, nt
vertikaalselt tööriista alla või horisontaalselt
kummalegi küljele välja.
Pöörake tugikäepideme alaosa selle
vabastamiseks ning suruge see padrunist
mööda ja üle lööktrelli ääriku. Keerake
käepide soovitud positsiooni ning kinnitage
uuesti.
7 7
4 4
5 5
6 6
47
ET
