Probuilder 43628 Gebrauchsanweisung Seite 23

1 1
9 9

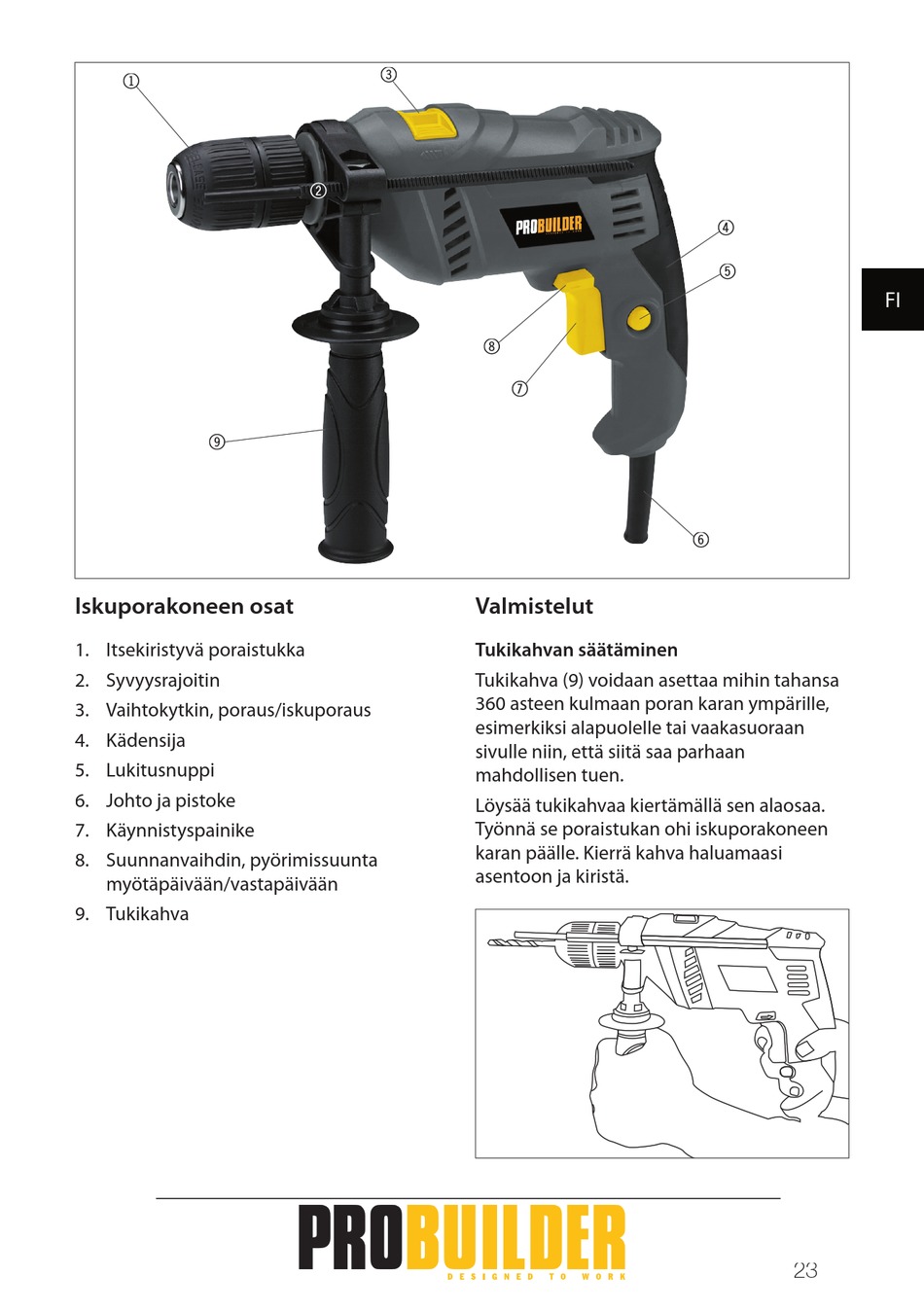

Iskuporakoneen osat
1. Itsekiristyvä poraistukka
2. Syvyysrajoitin
3. Vaihtokytkin, poraus/iskuporaus
4. Kädensija
5. Lukitusnuppi
6. Johto ja pistoke
7. Käynnistyspainike
8. Suunnanvaihdin, pyörimissuunta
myötäpäivään/vastapäivään
9. Tukikahva
3 3
2
8 8
Valmistelut
Tukikahvan säätäminen
Tukikahva (9) voidaan asettaa mihin tahansa
360 asteen kulmaan poran karan ympärille,
esimerkiksi alapuolelle tai vaakasuoraan
sivulle niin, että siitä saa parhaan
mahdollisen tuen.
Löysää tukikahvaa kiertämällä sen alaosaa.
Työnnä se poraistukan ohi iskuporakoneen
karan päälle. Kierrä kahva haluamaasi
asentoon ja kiristä.
7 7
4 4
5 5
6 6
23
FI
