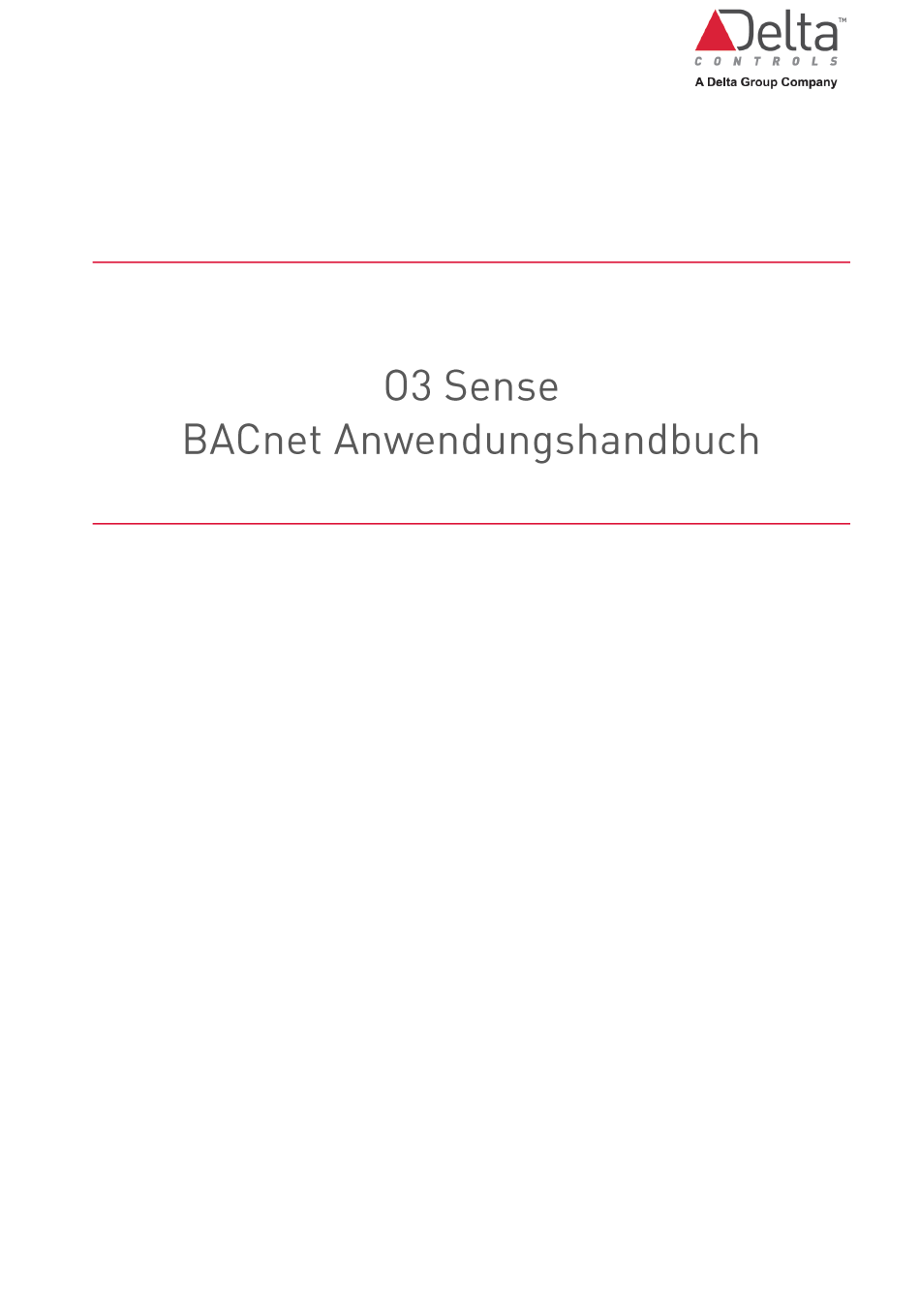

- Seite 1 Grundlage: O3 Sense BACnet Application Guide 2.0 (Stand 12. Mai 2021)
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 21.01.2021 C. Schmidt Ersterstellung 01.03.2022 C. Schmidt Änderung O3-Setup-App in Proviso DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 2 von 23 © Delta Controls Germany 2022...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ........................ 4 Über den O3 Sense ....................4 BACnet-Objekte im O3 ....................5 Sensor-Objekte ...................... 5 Geräte-Objekte ....................... 8 Wie die Belegung funktioniert ................11 Leuchtring-Muster ....................12 Standard-Sounds ....................13 Einrichten des O3 ....................14 Sicherheitseinstellungen ..................14 Konfiguration Einstellungen ................ -
Seite 4: Einführung
Die Informationen beziehen sich auf das folgende Modell: O3-Sense-00 Über den O3 Sense Der O3 Sense (im Folgenden O3 ) ist ein an der Decke montiertes Multisensorgerät, das Temperatur, Luftfeuchtigkeit, Bewegung, Schall und Licht erfasst. Mithilfe von Sensor- fusionstechnologie und Algorithmen des maschinellen Lernens liefert der O3 schnelles und genaues Feedback über den überwachten Raum. -
Seite 5: Bacnet-Objekte Im O3
Vom Benutzer über die mobile App eingegebene Temperatur. Vom Nutzer in Höhe des Nutzers ge- messen. Celsius AIC1 Maßeinheit für die Temperatur. Fahrenheit AIC2 Maßeinheit für die Temperatur. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 5 von 23 © Delta Controls Germany 2022... - Seite 6 1200 Sekunden (20 Minuten). Gemessen ab dem letzten Bewegungserkennungsereignis. Occupancy Inactivity AV26 Die Zeitspanne (in Sekunden), die der O3 benö- tigt, um in den Ruhezustand zurückzukehren, Period wenn keine Bewegung und keine Audioaktivität DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 6 von 23 © Delta Controls Germany 2022...
- Seite 7 AIC3 Maßeinheit für den Lichtpegel. Footcandles AIC4 Maßeinheit für den Lichtpegel. 16bit Scale AIC5 Analog-Digital-Maßeinheit. Decibel AIC6 Maßeinheit für den Schallpegel. Kelvin AIC7 Maßeinheit für die Farbtemperatur. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 7 von 23 © Delta Controls Germany 2022...
-
Seite 8: Geräte-Objekte
Farben angezeigt: grün = OK, rot = Sensorproblem, blau = Bluetooth- Problem und gelb = Ethernet-Problem. Light Ring Patterns MIC1 Enthält 12 Leuchtring-Muster. Siehe Leucht- ring-Muster für weitere Details. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 8 von 23 © Delta Controls Germany 2022... - Seite 9 (-40, -20, -16, -12, -8, -4, 0, 4 dBm). Tabelle 8: Firmware-Objekte Name Instanz Beschreibung Firmware Upgrade CSV43 Startet ein Firmware-Upgrade. Weitere Infor- mationen finden Sie unter Aktualisieren der Firmware. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 9 von 23 © Delta Controls Germany 2022...
- Seite 10 Verbindung zum Internet besteht. Siehe NTP deaktivieren für weitere Details. MQTT Password CSV46 Legt das interne MQTT-Broker-Passwort fest. Siehe Ändern des MQTT-Broker-Passworts für weitere Details. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 10 von 23 © Delta Controls Germany 2022...
-
Seite 11: Wie Die Belegung Funktioniert
Wenn nach der Occupancy Inactivity Period (AV26) keine weiteren Bewegungen oder Geräusche erkannt werden, meldet der O3 den Raum als unbelegt. Der Umgebungs- schallpegel muss unter dem Basis-Audiopegel liegen, den der O3 zuvor festgelegt hat. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 11 von 23 © Delta Controls Germany 2022... -
Seite 12: Leuchtring-Muster
Sechzehn kurze Blinksignale auf abwechselnden Seiten des Ringes. Christmas Sechzehn kurze Blinksignale in Rot und grün wechselnden Farben. Awake and Wai- Einmaliger Lichtkreis, gefolgt Blau ting von einem langen Blinken. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 12 von 23 © Delta Controls Germany 2022... -
Seite 13: Standard-Sounds
Ding Question Reminder Done Occupancy 01 Short Cancel Occupancy 02 Short Confirm Yes Cooling Short Off Heating Short On Alarm TNG Door Critical Alarm Scanning Error Ambient Alert DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 13 von 23 © Delta Controls Germany 2022... -
Seite 14: Einrichten Des O3
Der Wert des Objekts CSV46 sollte nach Eingabe des neuen Kennworts gelöscht werden. Wenn dies nicht der Fall ist, wurde das Passwort nicht akzeptiert. Überprüfen Sie die Länge des Passworts und versuchen Sie es erneut. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 14 von 23 © Delta Controls Germany 2022... -
Seite 15: Ändern Der Ble-Pin
1. Versetzen Sie das Objekt BV31 (Enable BLE) in den manuellen Modus und setzen Sie den Objektwert auf Aus . 2. Starten Sie den O3 neu. Wenn Sie enteliWEB verwenden, klicken Sie auf der Ob- jektlistenseite auf Geräte-Aktionen > Zurücksetzen. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 15 von 23 © Delta Controls Germany 2022... -
Seite 16: Konfiguration Einstellungen
Upgrade-Ergebnis im CSV41-Objektwert und wiederholen Sie den Vorgang, falls erforder- lich. Überprüfen Sie nach Abschluss des Aktualisierungsvorgangs, ob der Wert von CSV43 ge- löscht wurde. Die neue Firmware-Version sollte im Objektwert CSV41 (Firmware Info) angezeigt werden. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 16 von 23 © Delta Controls Germany 2022... -
Seite 17: Kalibrierung Der Nutzertemperatur
2. Deaktivieren Sie das Kontrollkästchen Außer Betrieb . 3. Belassen Sie die UDP-Portnummer auf dem Standardwert (47808), es sei denn, Sie möchten unabhängige Gruppen von BACnet-Geräten im selben IP-Subnetz er- stellen. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 17 von 23 © Delta Controls Germany 2022... -
Seite 18: Ntp Deaktivieren
2. Starten Sie den O3 neu, um zu überprüfen, ob der Ton abgespielt wird. Wenn Sie enteliWEB verwenden, klicken Sie auf der Objektlistenseite auf Device Actions > Zurücksetzen. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 18 von 23 © Delta Controls Germany 2022... -
Seite 19: Benutzerdefinierte Einstellungen
Der Leuchtring zeigt die benutzerdefinierte Farbe an, bis das Objekt BV7 auf Aus ge- setzt wird. Leuchtring-Befehle werden in der folgenden Reihenfolge abgearbeitet: Gerätestatusanzeige BV8 (höchste Priorität) > Leuchtring-Helligkeit AV6 > Benutzerdefinierte Leuchtringfarbe aktivieren BV7 > Leuchtringmuster abspielen MV1 (niedrigste Priorität). DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 19 von 23 © Delta Controls Germany 2022... -
Seite 20: Laden Von Benutzerdefinierten Sounds
//play light ring and sound on motion detection IfOnce 1503.BI9 Then 1503.MV1 = 5 //play "occupancy active" light ring 1503.MV28 = 7 //play "occupancy sound" End If DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 20 von 23 © Delta Controls Germany 2022... -
Seite 21: Arbeiten Mit Metriken
Auf diese Weise können Sie die Metriken in einem Liniendiagramm oder in einer Tabelle visualisieren oder sie archivieren, wenn Sie einen historischen Bericht dar- über erstellen möchten. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 21 von 23 © Delta Controls Germany 2022... -
Seite 22: Anzeigen Von Metriken
AV233 Höchster Schallpegel in der letzten Stunde. - max Metrics - Occupancy AV241 Prozentsatz der Zeit, in der der Raum in der letz- Utilization ten Stunde belegt war. DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 22 von 23 © Delta Controls Germany 2022... -
Seite 23: Aktualisierungen Erzwingen
1. Suchen Sie das Objekt BV291 mit dem Namen Clear Metrics Database . 2. Versetzen Sie das Objekt in den manuellen Modus und setzen Sie den Objektwert auf Ein . DE-O3-Sense BACnet Anwendungshandbuch.docx Seite 23 von 23 © Delta Controls Germany 2022...
