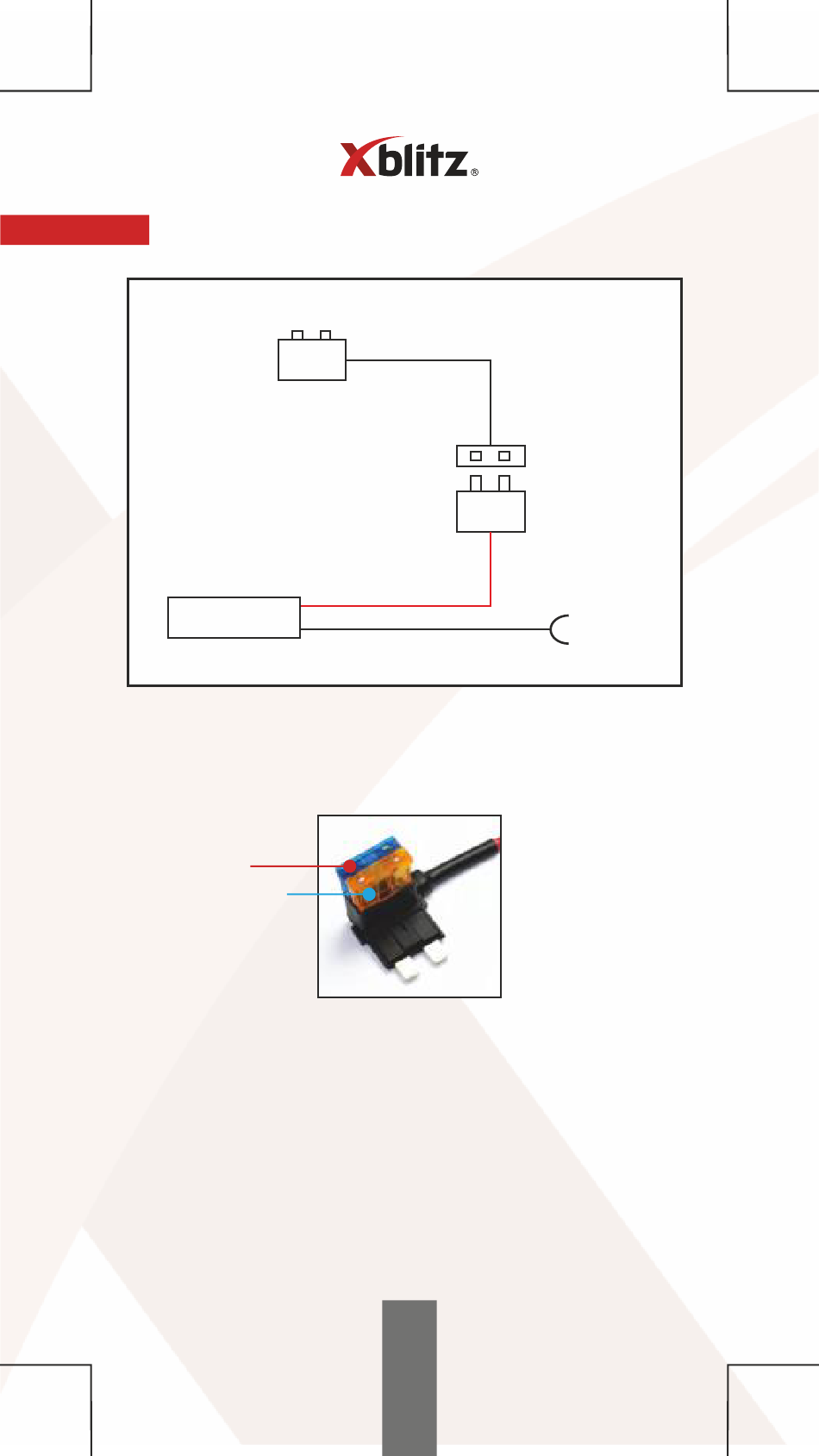

02. INSTALACJA
-
AKUMULATOR
ADAPTER
XBLITZ
1. Wyjmij bezpiecznik ze skrzyni z bezpiecznikami
twojego samochodu i włóż go do przewodu typu bypass
dołączonego do zestawu ("oryginalny bezpiecznik"
na obrazku).
nowy
bezpiecznik
oryginalny
bezpiecznik
2. Włóż przewód typu bypass do miejsca, z którego
wyciągnąłeś bezpiecznik.
3. Włóż czarny przewód do zacisku GROUND
na urządzeniu R5 Power i zamocuj przewód z użyciem
dołączonego śrubokrętu. Upewnij się, że żadne
miedziane okablowanie nie wystaje z terminalu.
4. Włóż czerwony przewód do pozytywnego zacisku
12V/24V na urządzeniu R5 Power i zamocuj przewód
z użyciem dołączonego śrubokrętu. Upewnij się, że żadne
miedziane okablowanie nie wystaje z terminalu. Sprawdź
przewody ponownie, by upewnić się, że nie dojdzie
do zwarcia.
+
CZERWONY
CZARNY
5
+
BEZPIECZNIK
-
