MultiSystem 8050
Betriebsanleitung
Parameter für die Formate CANopen und Binär
CAN Wert
von / bis
Messwert
Parameter für das Format CANopen
Durch die beiden Parameter kann eine zusätzliche Filterung der CAN-Daten erfolgen.
Kommando
Index
Parameter für das Format CANopen PDO
Nachkommastellen geben Sie die gewünschte Anzahl der Nachkommastellen der Messwerte ein
5.2 Anzeigemenü

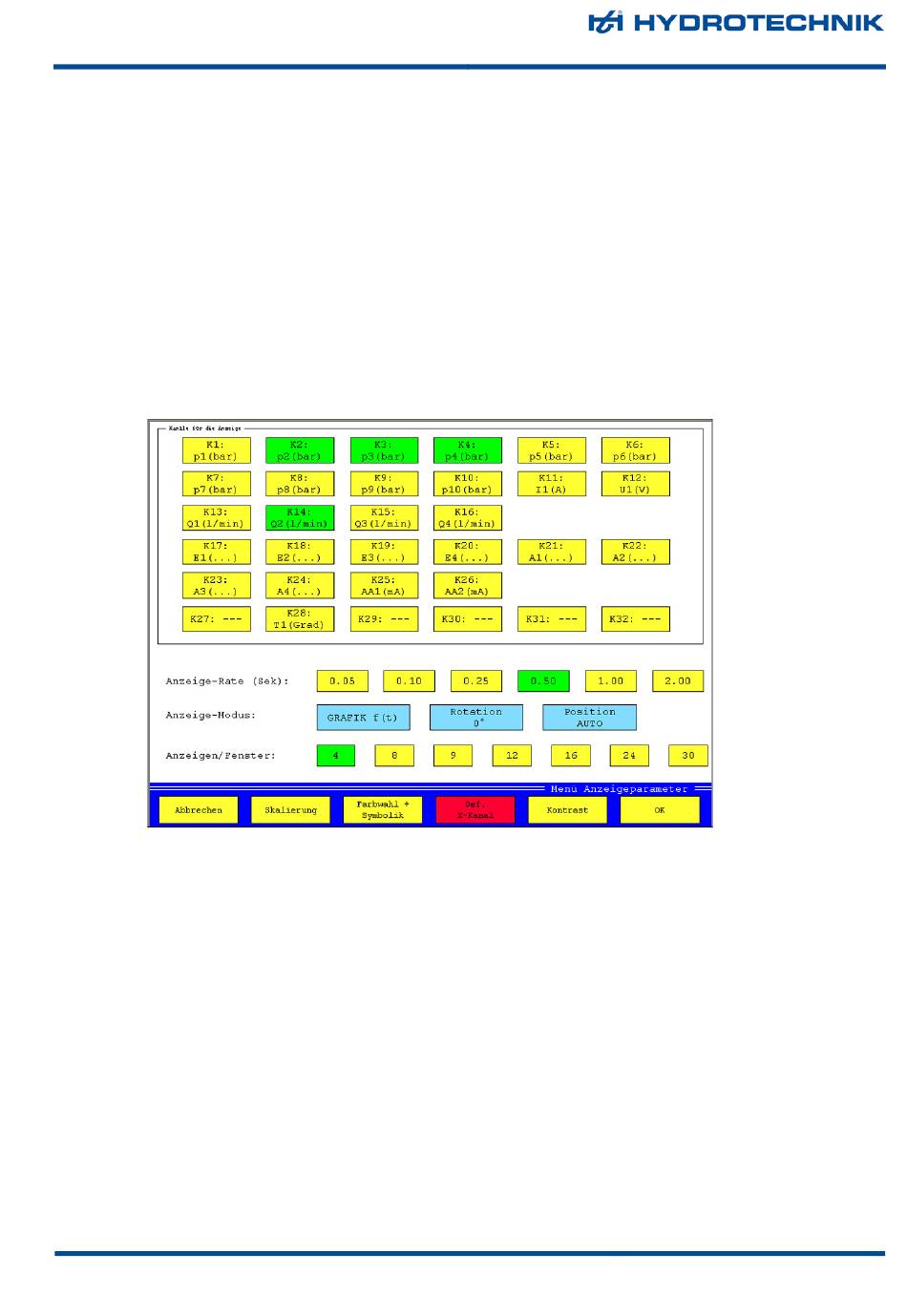

Abb. 26 Anzeigemenü
Im Anzeigemenü treffen Sie alle erforderlichen Einstellungen, um die Anzeige der Messwerte an Ihre
Bedürfnisse anzupassen.
Kanäle zur Anzeige auswählen
Im oberen Teil des Bildschirmes werden alle Kanäle in grün dargestellt, die angezeigt werden. Gelb dargestellte
Kanäle werden nicht angezeigt. Berühren Sie einen Kanal, um die entsprechende Einstellung zu ändern.
Anzeige konfigurieren
Anzeigerate
Anzeigemodus
© Hydrotechnik GmbH
Rev. 2.5 DE • Firmware version 3.3
wählen Sie zwischen "signed" und "unsigned"
geben Sie den Bereich an, den die CAN Werte annehmen können
geben Sie den Messbereich an, der den CAN-Werten entspricht
aktivieren Sie den Parameter und geben Sie dann das Kommando-Byte ein
aktivieren Sie den Parameter und geben Sie dann die Index-Bytes ein
wählen Sie aus, in welchen Zeitabständen die Anzeige aktualisiert werden soll; im Modus
„TEXT" stehen die Einstellungen „0.05" und „0.10" nicht zur Verfügung
wählen Sie zwischen „TEXT" (numerische Anzeige der Messwerte), „GRAFIK f(t)"
(Kurvendarstellung zur Basis Zeit) und „GRAFIK f(x)" (Kurvendarstellung mit einem
Messkanal als Basis); beim letztgenannten Modus wird die Schaltfläche [Def. x-Kanal]
aktiv, berühren Sie diese und wählen Sie dann den Kanal, der als Bezugsbasis der
Kurvendarstellung verwendet werden soll
