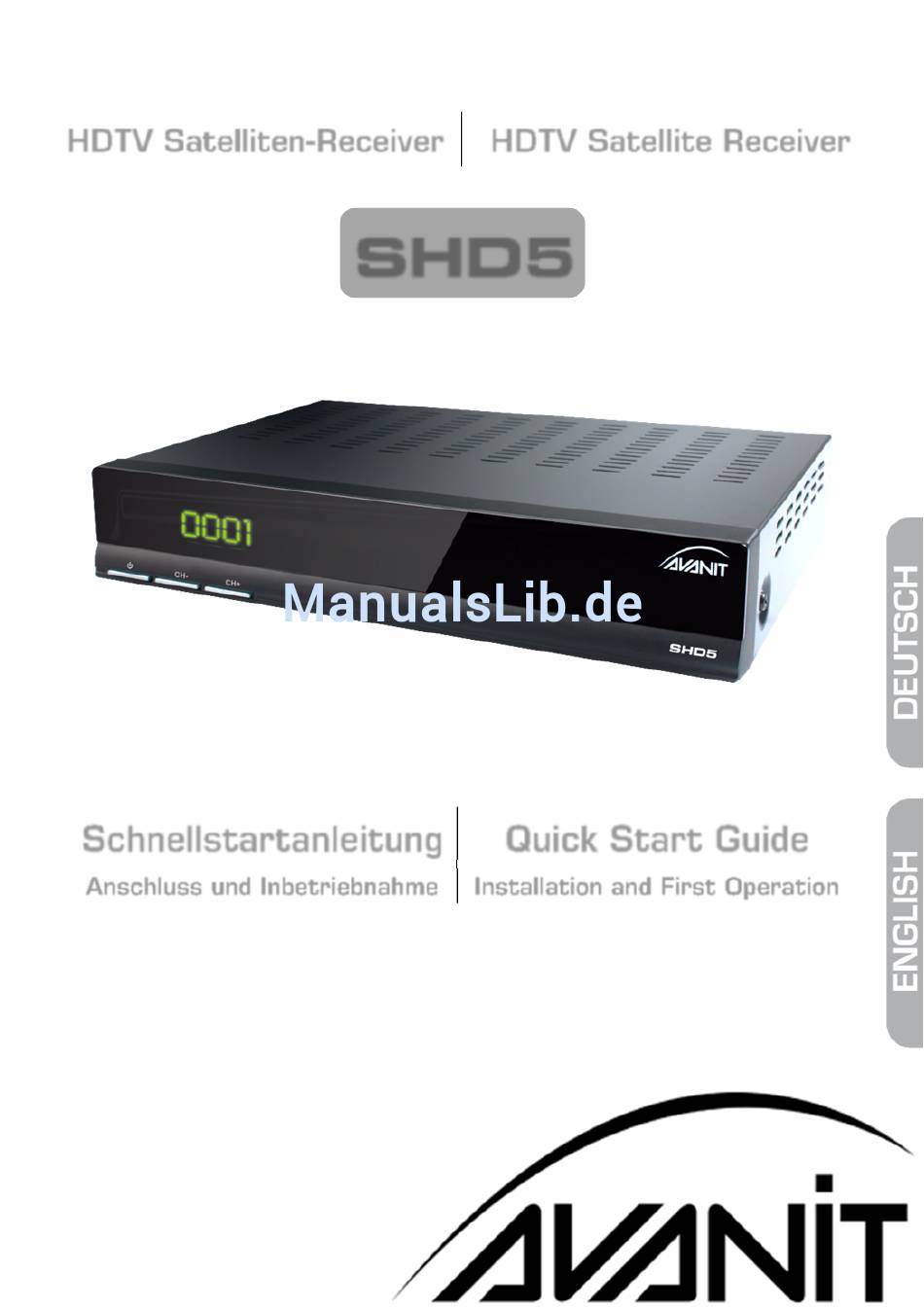

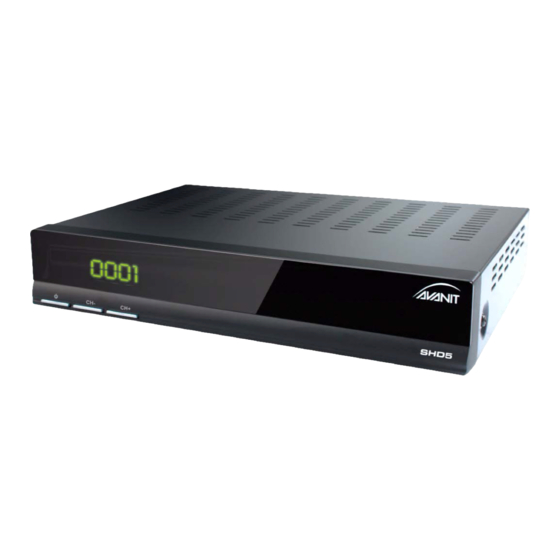

HDTV Satelliten-Receiver HDTV Satellite Receiver SHD5 Schnellstartanleitung Quick Start Guide Anschluss und Inbetriebnahme Installation and First Operation Version: 02.11.2011...
Seite 2
Version von unserer Website www.avanit.tv (Support-Bereich) herunterladen. Lesen Sie die Bedienungsanleitung vollständig, um auf alle Funktionen Ihres AVANIT SHD5 zugreifen zu können. Beachten Sie alle Warnungen und Hinweise in der Be- dienungsanleitung (insbesondere die Kapitel 3 – Allgemeine Sicherheitshinweise und 12 - Entsorgung).
Anschließen des AVANIT SHD5 1 Anschließen des AVANIT SHD5 Nach der Montage der Außeneinheit, verbinden Sie die Anschlüsse Ihres Satelliten- receivers gemäß dem folgenden Anschlussschema. Verbinden Sie den Receiver zuerst mit der Satellitenantenne und allen anderen Geräten, bevor Sie den Netzstecker in die Steckdose stecken.
Signal wird vom Eingang LNB IN durchgeschleift. 1.3 Fernsehgerät anschließen Wie im Anschlussschema dargestellt, bietet der AVANIT SHD5 zwei Möglichkeiten Fernsehgerät und Receiver miteinander zu verbinden. Welche dieser Möglichkeiten für Sie in Frage kommt, hängt von den Anschlussmöglichkeiten Ihres Fernsehgerä- tes ab.
2.2.1 Menüsprache Im ersten Installationsfenster können Sie die Menüsprache wählen. Standardmäßig ist die Spracheinstellung des AVANIT SHD5 dem ist die voreinge- stellte Sprache Deutsch. Stellen Sie sicher, dass der Eintrag korrekt ist, gegebenenfalls können Sie den Wert mit den Tasten / PR+ und / PR- entsprechend verändern.
Satelliten angezeigt. Da die RAPS-Listen über den Satelliten Astra 19,2° zur Verfügung stehen, ist Astra 19,2° bereits markiert (und kann auch nicht abgewählt werden!). DiSEqC = Digital Satellite Equipment Control, bezeichnet eine digitale Steuersignaltechnik bei Satelliten- Empfangsanlagen AVANIT SHD5...
/ , oder / , um die entsprechenden Programme in die Programmliste aufzunehmen (Ja) oder nicht (Nein). Drücken Sie OK, um Ihre Anpassungen zu speichern und die Installation der RAPS-Programmliste zu beenden. Danach startet automatisch der TV-Betrieb. AVANIT SHD5...
, um den ausgewählten Wert zu ändern bzw. zu reduzieren. Anstatt mit den Tasten / und / einen Wert zu ändern, können Sie bei vielen Menüpunkten auch die OK-Taste drücken, einen neuen Wert aus einer Liste auswählen und die- sen durch erneutes Drücken der OK-Taste bestätigen. AVANIT SHD5...
Wählen Sie mit den Tasten / PR+ und / PR- in Einzelschritten oder mit den Tasten P+ und P- in Zehnerschritten das Programm, das Sie se- hen möchten, und bestätigen Sie die Auswahl mit OK. Das Programm wird entsprechend umgeschaltet. AVANIT SHD5...
Seite 11
The user manual is included with the receiver. Also, you can download it in the most current version from our website www.avanit.tv (support area). Read the entire user manual to be able to access all the features of your AVANIT SHD5. Observe all warnings and instructions in the user manual (especially the Chapters 3 - General Safety Instructions and 12 - disposal).
Seite 12
Table of Contents Table of Contents Installation of AVANIT SHD5 ................13 Connection Scheme ....................13 Connect Satellite Antenna ..................14 Connect TV Set ......................14 Connect Power Supply ..................... 14 ...
Table of Contents 1 Installation of AVANIT SHD5 After mounting the outdoor unit, connect the ports of your satellite receiver accord- ing to the following wiring diagram. First connect the receiver to the satellite antenna and any other devices before connecting the mains plug to the power outlet.
LNB IN. 1.3 Connect TV Set As stated in the connection scheme, the AVANIT SHD5 offers two possibilities to connect TV set and receiver. The possibilities applicable to you depend on the con- nection possibilities of your TV set.
After first switching-on or after resetting the receivers, various windows will open: 2.2.1 Menu Language By default, the AVANIT SHD5 language is preset to Deutsch [German]. Please ensure that the setting is correct; you may change your settings by corre- spondingly pressing the keys / PR+ and / PR.
/ PR+ and / PR. The se- lectable countries are based on your satellite selection. Press OK to go to the next window. DiSEqC = Digital Satellite Equipment Control, a digital control signal technology with satellite receiving systems AVANIT SHD5...
You can select between the operation modes TV (TV channels) and RADIO (ra- dio channels) as follows: Press the key TV/RADIO on the remote control. Press again the key TV/RADIO to return to the previous operation mode. AVANIT SHD5...
Input the channel number of the desired channel by using the numeric keys of the remote control and confirm with OK, Press the OK key to display a selection window with all available channels. Select the channel list with the desired channel by using the keys / AVANIT SHD5...
Seite 19
Select the channel to be displayed by using the keys / PR+ and / PR- for single steps or P+ and P- for steps of ten, and confirm your selection by press- ing OK. The channel will be correspondingly switched. AVANIT SHD5...
