INSTRUCCIONES DE MONTAJE

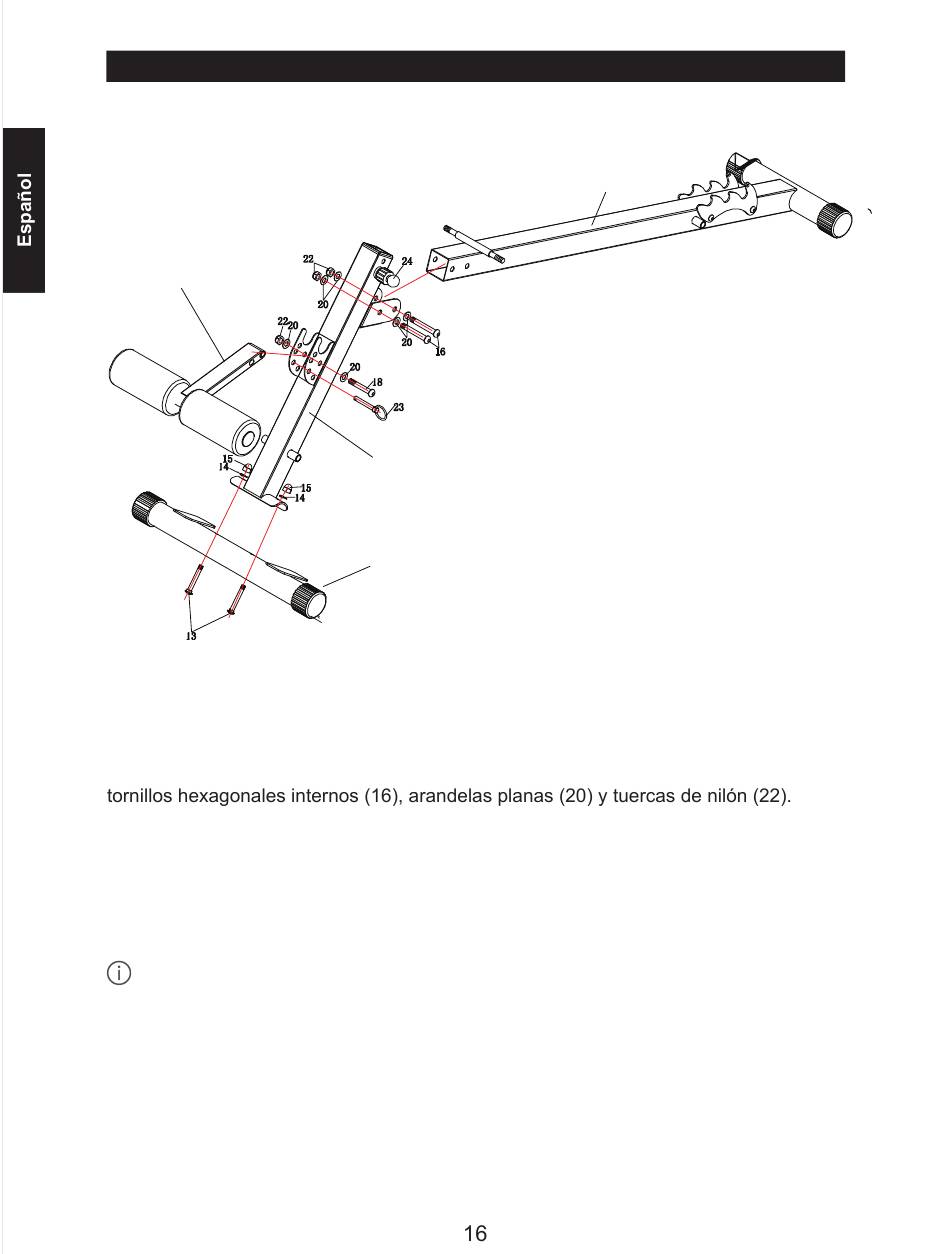

Paso 1
Estructura de la
prensa de piernas (10)
A) Sujete el tubo de la base delantera (9) a la estructura vertical delantera (8) con los
pernos de carro (13), arandelas de arco (14) y tuercas de tapa (15).
B) Conecte la estructura vertical delantera (8) y la estructura principal (1) con los
C) Instale el mando de ajuste (24) en la estructura vertical delantera (8).
D) Sujete la estructura de la prensa de piernas (10) a la estructura vertical delantera (8)
con tornillos hexagonales internos (18), arandelas planas (20) y tuercas de nilón (22).
Introduzca la clavija de bola con mango (23) en el orificio adecuado.
Si le es difícil mover la estructura de la prensa de piernas, afloje un poco la tuerca
de nilón (22).
Estructura principal (1)
Estructura vertical delantera (8)
Tubo de la base delantera (9)
