Verwandte Anleitungen für Omnitronic LH-089
Inhaltszusammenfassung für Omnitronic LH-089
- Seite 1 1 • DE...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Einführung 1 Einführung ........2 Vielen Dank für den Kauf des LH-089 Kabeltesters. Der LH-089 ermöglicht die einfache Überprüfung von einer Produktmerkmale ......2 Vielzahl von gängigen Audio- und Datenkabeln und ist 2 Sicherheitshinweise ....... 3 damit ein unverzichtbarer Helfer für Musiker, Ton- und 3 Bedienelemente und Anschlüsse . -
Seite 3: Sicherheitshinweise
2 2 2 2 Sicherheitshinweise • Bitte lesen Sie vor der Verwendung des Produkts diese Anleitung. Sie enthält wichtige Hinweise für den korrekten Betrieb. Bewahren Sie diese Anleitung für weiteren Gebrauch auf. • Verwenden Sie das Produkt ausschließlich gemäß den hier gegebenen Vorgaben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. -
Seite 4: Bedienelemente Und Anschlüsse

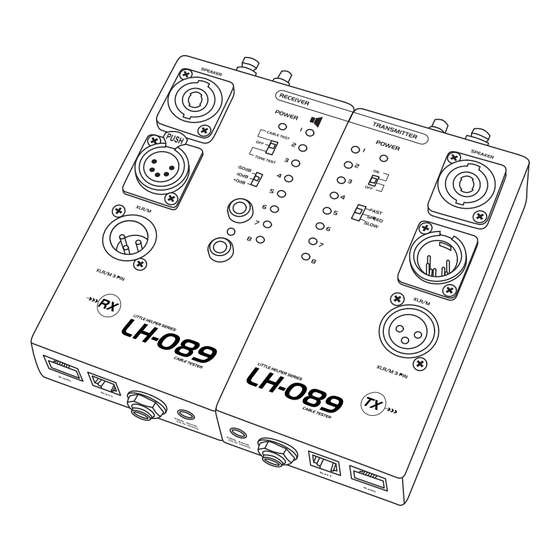

3 3 3 3 Bedienelemente und Anschlüsse Element Sender Empfänger Ein-/Ausgangsbuchsen für die Kabelprüfung Betriebsanzeige Sender/Empfänger Betriebsschalter Kabelprüfung/Aus/Testsignal Wahlschalter für die Lautstärke des Tongenerators Bananenbuchsen und Statusanzeige des Durchgangprüfers Ein-/Ausschalter Sender Wahlschalter für die Prüfgeschwindigkeit LED-Anzeige Batteriefächer (ohne Abbildung) 4 • DE... -
