- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL LH-088 Cable-Tester © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer 10355088 This user manual is valid for the article number 10355088 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/10 00033477.DOC, Version 1.1... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen OMNITRONIC LH-088 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Der Aufbau des Gerätes entspricht der Schutzklasse III. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Kinder und Laien vom Gerät und der Batterie fern halten! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Kabeltester zum Testen von Showtechnic-Kabeln. Dieses Produkt darf nur über einen Standard 9 V Block betrieben werden und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 5: Gerätebeschreibung

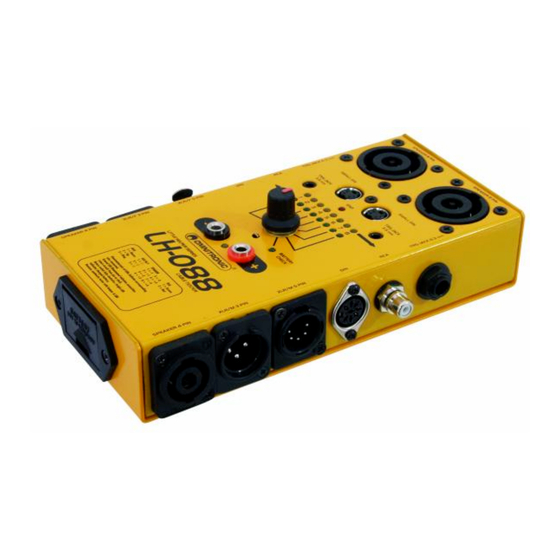

GERÄTEBESCHREIBUNG Features Universal-Kabeltester für Showtechnic-Anwendungen • Idealer Kabeltester für alle Kabelverbindungen im Studio- und Live-Betrieb • Prüft 3+5-pol XLR-, 3,5/6,3 mm Klinken- (auch Stereo), Mini-DIN, DIN-, Cinch- und 4+8-pol Speaker-Kabel und Steckverbindungen • Anzeige der Polarität bzw. vorhandener Kurzschlüsse • Komfortable Auswahl über Drehschalter •... -
Seite 6: Bedienung
Diese gehören nicht in den Hausmüll! Bitte bei einer Sammelstelle in Ihrer Nähe abgeben Der LH-088 Kabeltester eignet sich für die meisten Anwendungen im Showtechnic-Bereich. Sie können Klinken-, Cinch-, DIN-, XLR- und Speaker-Leitungen über die jeweiligen Ein- und Ausgänge testen. -
Seite 7: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen an OMNITRONIC LH-088. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 8: Operating Determinations
Please note that damages caused by manual modifications on the device or unauthorized operation by unqualified persons are not subject to warranty. Keep away children and amateurs from the device and the battery! OPERATING DETERMINATIONS This device is a cable-tester for testing Showtechnic cables. This product is only allowed to be operated with 1 standard 9 V battery and was designed for indoor use only. -
Seite 9: Frontpanel
Frontpanel OPERATION Inserting/Replacing the battery Please refer to the explanations under Operating Determinations. Open the battery cover on the bottom and remove it. If replacing the battery, remove the old battery from the battery compartment. Leaky or damaged batteries might cause cauterisation when in contact with the skin; therefore, use suitable protective gloves. -
Seite 10: Cleaning And Maintenance
Please take old and used batteries to a collection center near you. The LH-088 cable-tester is suitable for most Showtechnic-applications. You can test jack, RCA, DIN, XLR and Speaker cables via the respective inputs and outputs. Additionally, you can use the continuity tester via two banana sockets for connecting the measuring pins via LED and beeper for indicating continuity.
