2.2. Einsatz in digitalen Anlagen
Der GBM-8.2 ist unabhängig vom Digitalformat, mit dem die Anlage gesteuert wird, einsetzbar.
Eine typische Anwendung in digitalen Anlagen ist die Kombination mit Rückmeldern, die
Massekontakte einlesen (z.B. s88-Rückmelder). Die acht Ausgänge des GBM-8.2 sind so
angeordnet, dass sie direkt mit den Eingängen der s88-Rückmelder aus dem Lieferprogramm
von Tams Elektronik verbunden werden können (z.B. S88-3** oder S88-6**).
In digitalen Anlagen kann eine hohe Empfindlichkeit des Belegtmelders zum Problem werden,
wenn Störspannungen aus dem Digitalsystem Falschmeldungen verursachen. Beim GBM 8.2
kann die Empfindlichkeit separat für jeden Gleisabschnitt an einem Trimmpoti so eingestellt
werden, dass Störungen aus dem Digitalsystem keinen Einfluss auf die Belegtmeldungen
haben.
Die Ein- und Ausgänge des GBM-8.2 sind galvanisch durch Optokoppler voneinander getrennt.
Dadurch werden Störspitzen weggefiltert und Masseschleifen ("Brummschleifen") und
Fehlerströme wirkungsvoll verhindert.
Info: Galvanische Trennung
In digitalen Anlagen können die
Stromkreise für die Versorgung
der Gleise und der Digitalgeräte
entweder galvanisch (d.h.
elektrisch) voneinander getrennt
oder an eine gemeinsame,
durchgehende Masse
angeschlossen werden. Das
Herstellen einer gemeinsamen,
durchgehenden Masse ist in der
Praxis fehleranfällig und daher
insbesondere bei größeren
Anlagen unzuverlässig.
Mit dem Einsatz galvanisch
getrennter Schaltungen können
Masseschleifen
("Brummschleifen") und
Fehlerströme, die Fehlfunktionen
und im schlimmsten Fall
Schäden an den Digitalgeräten
verursachen können, zuverlässig
verhindert werden.
Bei Gleisbelegtmeldern wie dem
GBM-8.2 sind die Eingänge (für
den Anschluss der überwachten
Gleisabschnitte) galvanisch von den Ausgängen (für den Anschluss digitaler Rückmelder)
getrennt. Die Signale (sprich: Belegmeldungen) werden zwar weitergeleitet, jedoch keine
elektrische Energie.

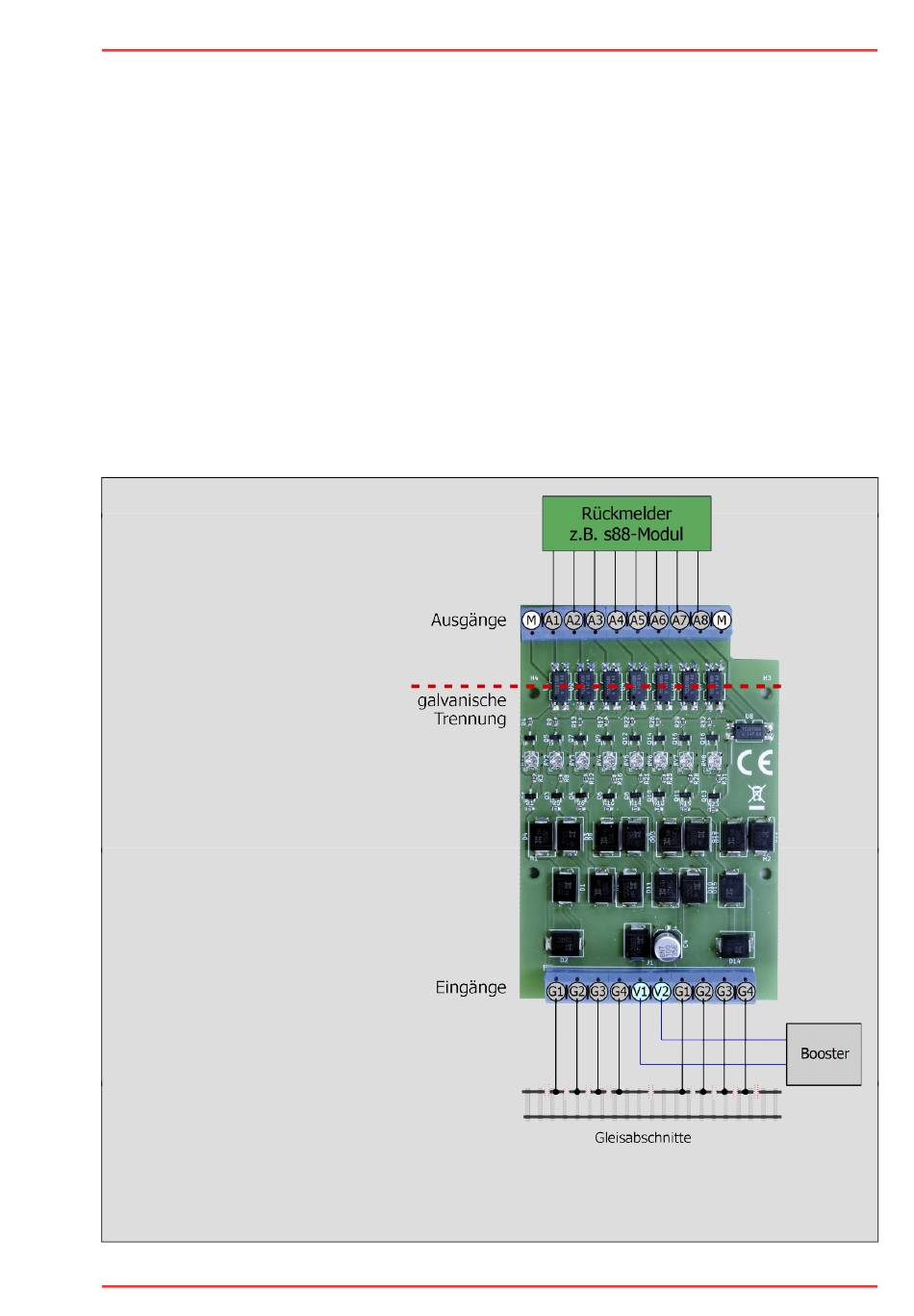

GBM-8.2
