MONTAGEANLEITUNG MULTI-FENCE CO-EX / CUBE
MULTI-FENCE CO-EX -> CREATIVPROFIL GLAS CREMEWEISS
Für die Montage des Creativprofil Glas Cremeweiß stellen Sie entweder Ihr persönliches „Grundelement Creativ" aus den
Einzelprofilen zusammen oder Sie wählen das Standard-Grundelement und lassen entsprechend der Anzahl Ihrer
Creativprofile die BPC-Co-Ex Profile unverbaut.
Ihr Creativprofil Glas Cremeweiß montieren Sie wie nachfolgend beschrieben, an von Ihnen frei gewählter Position:
Setzen Sie das Alu-Fence Creativprofil „unten" zwischen die Pfosten, auf die Feder eines
Standard BPC Co-Ex Profils.
Stülpen Sie je eine Gummi-Dichtungslippe oben und unten auf das Glas-Profil.
Tipp:
Beachten Sie, dass die Glasprofile zwei unterschiedliche Oberflächen haben.
Schieben Sie das Glas-Profil zwischen die Pfosten in den Pfostennuten hinunter, bis in die Nut des
Alu-Fence Creativprofil „unten". Dabei verschwindet das Gummiprofil in der Nut des Aluminiumprofils.
Von oben schieben Sie jetzt das Multi-Fence Co-Ex Creativprofil „oben" auf das darunterliegende
Glas-Profil mit Gummilippe. Auch hier verschwindet das Gummiprofil in der Nut des Multi-Fence Co-Ex
Creativprofil „oben".
Sie brauchen keine Verschraubungen vorzunehmen.
Montieren Sie jetzt, wie in Schritt 4 beschrieben, Ihre restlichen Standardprofile und das Profil 19 x 41 mm.

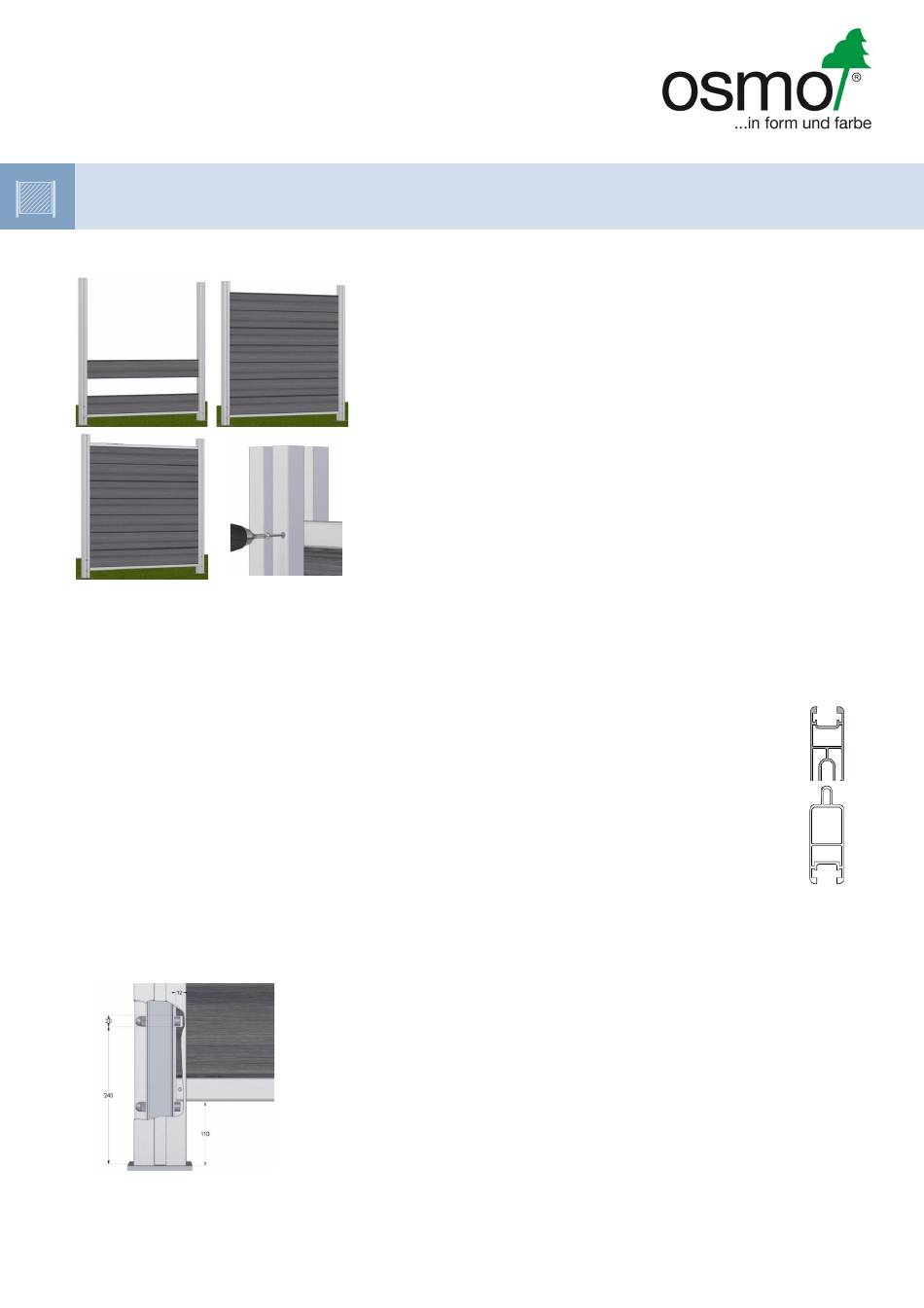

SCHRITT 4.1: SICHTBLENDE ECKMONTAGE
Osmo Holz und Color GmbH & Co. KG | Affhüppen Esch 12, D-48231 Warendorf | Postfach 110161 | D-48203 Warendorf
Telefon +49 (0) 25 81 / 9 22-100 | Telefax +49 (0) 25 81 / 9 22-200 | info@osmo.de | www.osmo.de
>
Schieben Sie das erste BPC Co-Ex / Cube Profil (Feder zeigt nach oben) in die
Pfostennuten, bis es auf der Feder des Aluminiumprofils aufliegt.
>
Nach und nach alle übrigen BPC Co-Ex / Cube Profile einschieben.
(Standard: Co-Ex 7 Profile gesamt / Cube 11 Profile gesamt)
>
Die Profile liegen direkt aufeinander (Nut- und Feder-Verbindung) und werden
durch das untere Aluminiumprofil gehalten. Sie werden NICHT mit den Pfosten
verschraubt.
>
Die Sichtblende schließt oben mit einem Aluminiumprofil ab,
Abschlussprofil 19 x 41 mm. Schieben Sie das Abschlussprofil (Nut nach unten)
zwischen die Pfosten, bis es auf dem obersten BPC Co-Ex / Cube Profil aufliegt.
>
In die Pfosten und in das Aluminiumprofil müssen wieder Bohrungen zur
Verschraubung vorgenommen werden. Gehen Sie hierfür Schritt für Schritt wie
zuvor beschrieben (Aluminium-Startprofil) vor.
>
Wenn Sie zwei Sichtblenden im rechten Winkel montieren wollen, müssen Sie
Aussparungen für die Sechskantmuttern/ Schraubenköpfe der
Pfostenankerschrauben in die BPC Co-Ex / Cube Profile schneiden.
Hinweis: Eine Über-Eckmontage ist nur möglich, wenn Sie, wie unter Schritt 1
beschrieben, darauf geachtet haben, dass das Aluminium-Startprofil nicht auf
Höhe einer Pfostenankerschraube liegt.
