- Seite 1 BEDIENUNGSANLEITUNG LEHLE P-ISO TRS XLR...

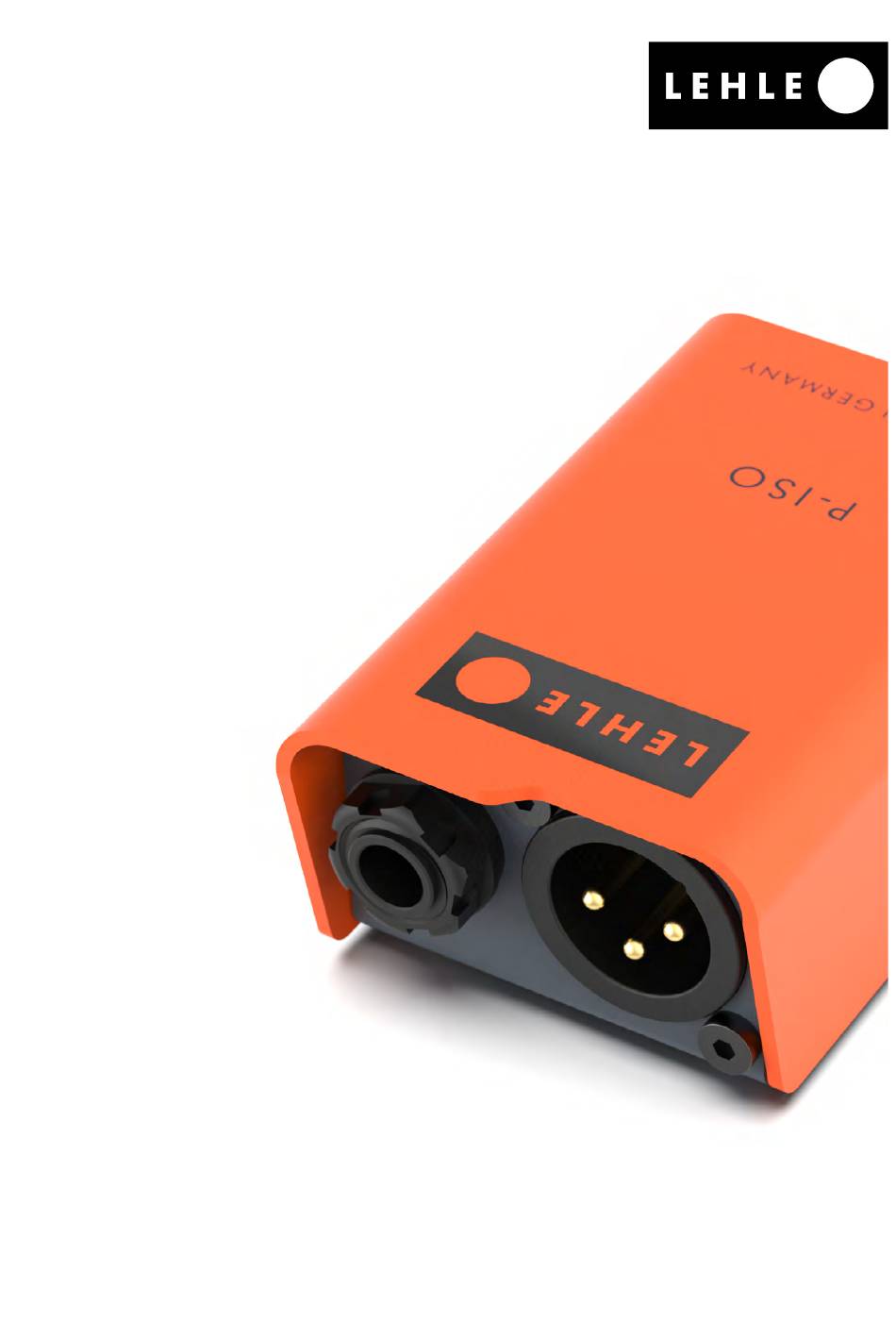

- Seite 2 Seit 1999 entwickle und baue ich Gerä- te, die technisch kompromisslos und mit höchster Klangtreue Signale schalten, splitten und routen. Mit dem LEHLE P-ISO TRS XLR hast du ein Produkt erworben, bei dem nur beste Komponenten zum Einsatz kommen. Alle Baugruppen des LEHLE P-ISO TRS XLR werden in Deutschland hergestellt, montiert und getestet.
-
Seite 3: Inhaltsverzeichnis
EINLEITUNG TECHNISCHE DATEN ARTEN DER SIGNALLEITUNGEN ALLGEMEINE BESCHREIBUNG PHASE DREHEN ANWENDUNGSBEISPIELE DES LEHLE P-ISO TRS XLR ALS LINE ISOLATOR – DIE UNIVERSALLÖSUNG GEGEN BRUMMSCHLEIFEN ISOLATOR IN EINEM STEREO-SETUP ISOLATOR UND DI-BOX IM STUDIO SIGNALFLUSSDIAGRAMM LEHLE GmbH · Germany · www.lehle.com · support@lehle.com... -
Seite 4: Einleitung
EINLEITUNG Der LEHLE P-ISO TRS XLR steht für passi- indem er zwischen beide Geräte geschal- ves Isolieren mit höchster Signaltreue. tet wird. Durch die Verwendung des Iso- lators erfolgt eine galvanische Trennung Die Anwendungsmöglichkeiten reichen der Geräte und Nebengeräusche gehö- von Isolieren und Beseitigen von Brumm- ren der Vergangenheit an. -
Seite 5: Technische Daten
Harmonische Verzerrung 0,003 % (0 dBu, 1 kHz) Frequenzgang 20 Hz – 100 kHz -0,1/ +0,4 dB (Quelle 600 Ω, Last 1 MΩ) min. 2 MΩ bei 2 kHz Eingangsimpedanz (Lastimpedanz des Übertragers) LEHLE GmbH · Germany · www.lehle.com · support@lehle.com... -
Seite 6: Asymmetrische Signalführung
Die zweite Leitung, die mit dem Schaft des Klinkensteckers verbunden ist, schirmt den Signalleiter ab und bildet die Signal- masse. ASYMMETRISCHE SIGNALFÜHRUNG KLINKE KLINKE KABEL Schaft Abschirmung Schaft Spitze Spitze Signal in Phase LEHLE GmbH · Germany · www.lehle.com · support@lehle.com... -
Seite 7: Symmetrische Signalführung
Leiter und bildet wieder die Signal- masse (Schaft, XLR-Pin 1). SYMMETRISCHE SIGNALFÜHRUNG KLINKE KABEL Schaft Abschirmung Pin 1 Ring Signal mit gespiegelter Phase Pin 3 Spitze Signal in Phase Pin 2 LEHLE GmbH · Germany · www.lehle.com · support@lehle.com... -
Seite 8: Allgemeine Beschreibung
TRANSFORMER HZ kann beide Signale gleichermaßen verarbeiten. In diese Buchse kommt das Eingangs- signal. 2. XLR-BUCHSE Der LEHLE P-ISO TRS XLR arbeitet rein Schließe hier den Eingang eines Misch- passiv. pultes oder den einer DAW an. Das Eingangssignal ist ohne Halbleiter... -
Seite 9: Phase Drehen
LEHLE P-SPLIT III bereits kennst. Aber keine Sorge, du kannst mit dem LEHLE P-ISO TRS XLR auch die Phase dre- hen, auch wenn er keinen Schalter hat. Alles was du benötigst, ist ein XLR-XLR- Kabel, wo du an einem Stecker Pin 2 und 3 umlötest. -
Seite 10: Anschluss Der Geräte
ANWENDUNGSBEISPIELE LEHLE P-ISO TRS XLR ALS LINE ISOLATOR – DIE UNIVERSALLÖSUNG GEGEN BRUMMSCHLEIFEN ANSCHLUSS DER GERÄTE Ausgang Signalquelle Eingang Mischpult Der LEHLE P-ISO TRS XLR kann überall Die Signalverbindungen können wahlwei- dort eingesetzt werden, wo Nebenge- se symmetrisch oder asymmetrisch sein. -
Seite 11: Lehle P-Iso Trs Xlr Als Isolator In Einem Stereo-Setup
LEHLE P-ISO TRS XLR ALS ISOLATOR IN EINEM STEREO-SETUP ANSCHLUSS DER GERÄTE Ausgang Effektgerät Eingang Lautsprecher Nebengeräusche treten oft auf, wenn du Vorgehensweise: die Stereoausgänge deines Effektgerätes 1. Schließe die erste Ausgangsbuchse mit zwei aktiven Lautsprechern verbin- deines Stereo-Effektgeräts direkt an den dest. -
Seite 12: Lehle P-Iso Trs Xlr Als Isolator Und Di-Box Im Studio
LEHLE P-ISO TRS XLR ALS ISOLATOR UND DI-BOX IM STUDIO ANSCHLUSS DER GERÄTE Ausgang Preamp Eingang Audio Interface Entstehen beim Verbinden deines Pre- Vorgehensweise: amps und des Audio Interfaces Brumm- 1. Schließe deinen Preamp an die TRS- geräusche, kann auch hier der LEHLE... -
Seite 13: Signalflussdiagramm
LEHLE P-ISO TRS XLR SIGNALFLUSSDIAGRAMM XLR-BUCHSE ( ) TRS-BUCHSE ( ) LEHLE GmbH · Germany · www.lehle.com · support@lehle.com... - Seite 14 LEHLE GmbH · Grenzstrasse 153 · 46562 Voerde · Germany www.lehle.com · support@lehle.com LEHLE P-ISO TRS XLR BEDIENUNGSANLEITUNG DE V1.0 · 2022-09-01 Copyright 2022 by LEHLE LEHLE GmbH · Germany · www.lehle.com · support@lehle.com...
