H-5000.1 D

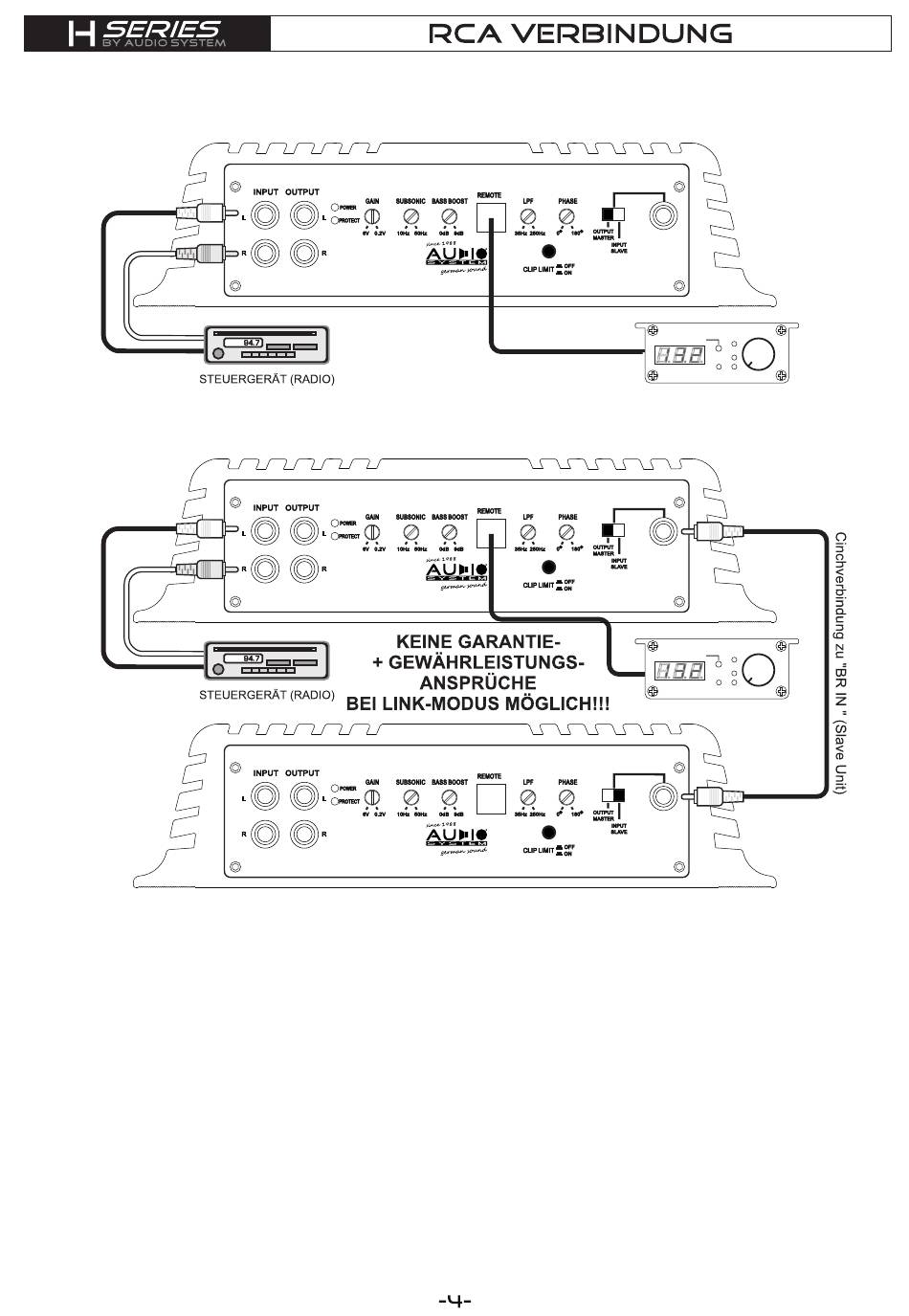

1. Cinchanschlüsse beim Betrieb einer Endstufe
2. Cinchanschlüsse beim Betrieb zweier Endstufen im LINK-MODUS
Der H-5000.1 D Verstärker besitzt RCA-Eingänge, welche durch Cinchkabel mit den Vorverstärker-
Ausgängen des Steuergerätes verbunden werden.
Über die Master/Slave Buchse (einzelne RCA) ist es möglich, mit einer zweiten H-5000.1 D in den LINK-
MODUS zu gehen. Dazu wird an der zweiten Endstufe der Schalter auf „Slave" gesetzt und in der Folge wird
diese Endstufe komplett über die erste Endstufe geregelt.
Bei LINK-MODUS können keine Garantieansprüche an den Hersteller gestellt werden!!!
Mit Hilfe der variablen Subsonic- und Tiefpassfilter, des Gain-Reglers, des Phase-Reglers, des Limiters und
des Bassboosts kann man die Endstufe an seinen Hörgeschmack, an die Gegebenheiten im Fahrzeug sowie
auf die Lautsprecher einstellen.
Audio System Germany empfiehlt Ihnen diesbezüglich, Ihren Verstärker von einem Fach-
betrieb, Fachhändler oder einem Fachmann auf Ihre Bedürfnisse einstellen zu lassen.
Optional können Sie die Kabelfernbedienung RTC PLUS anschliessen. Diese erlaubt es, die Lautstärke
der Endstufe vom vorderen Teil des Fahrzeuges aus zu regeln. Zusätzlich zeigt Ihnen dieses wahlweise die
Temperatur oder Spannung sowie Clipping an.
H-5000.1 D
PWR
VOLTAGE / TEMP
PRT
TEMP
CLIP MIN
MIN
MAX
RTC PLUS
H-5000.1 D
PWR
VOLTAGE / TEMP
PRT
TEMP
CLIP MIN
MIN
MAX
RTC PLUS
H-5000.1 D
