8. Montage

Die Maschine darf nicht eingeschaltet sein und der Stromschalter
muss auf AUS sein, bis die Maschine zusammengebaut ist.
Kg
i
Kg
Aufgrund ihres Gewichts darf die Drechselbank nicht von einer
einzigen Person gehoben werden. Heben Sie das Gerät immer
vorsichtig und halten Sie es am Bett.
i

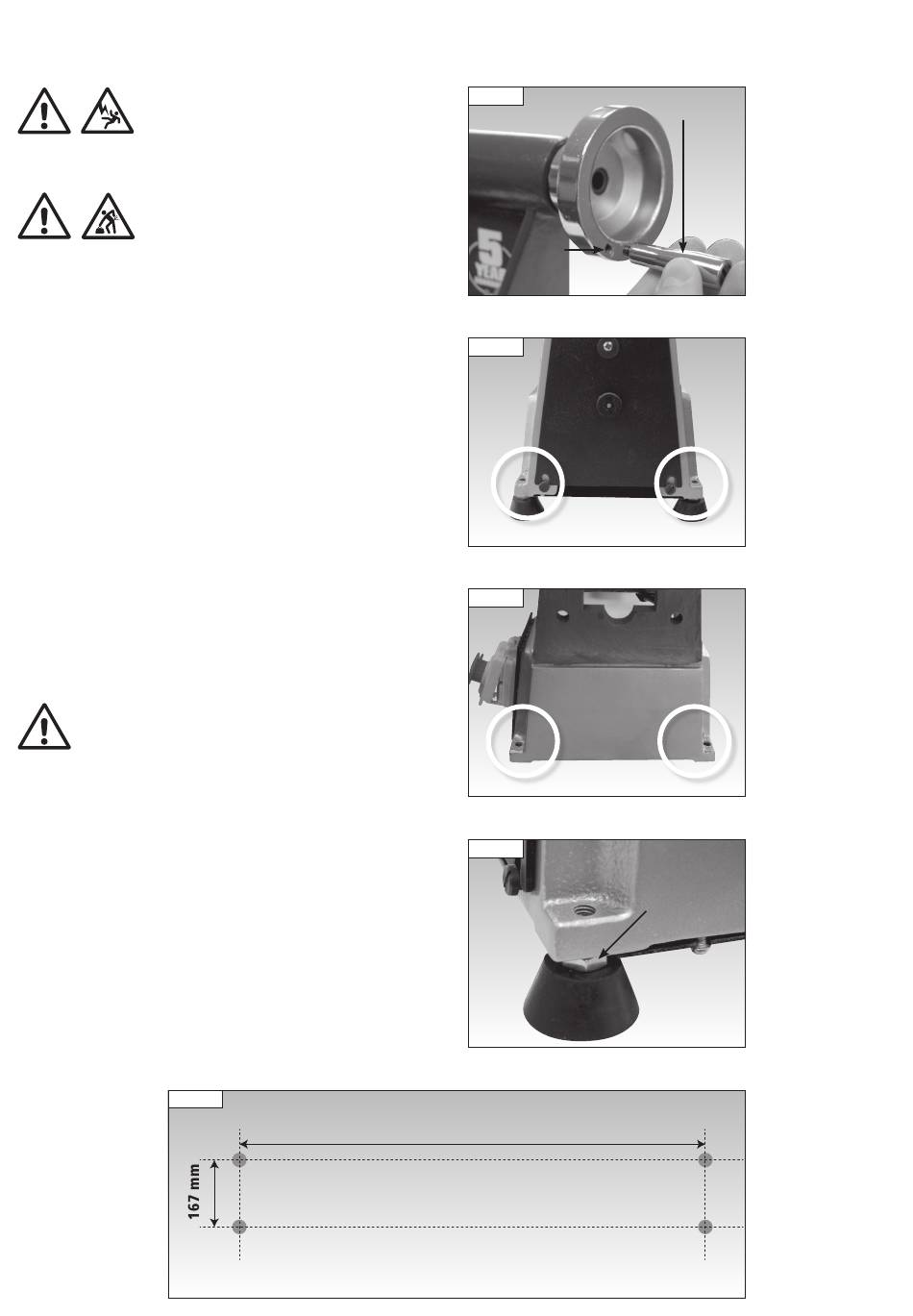

Montage des Griffs für das Reitstockhandrad
Schrauben Sie den Griff mit einem Schlitzschraubenschlüssel in die
Gewindebohrung am hinteren Teil des Handrads, Abb. 8.1.
Montage der Gummifüße
Die Drechselbank besitzt 4 Bohrungen am Sockel um die Füße anzubringen:
2 am Spindelstockende, Abb. 8.2, und zwei am Reitstockende, Abb. 8.3.
Schrauben Sie die Gummifüße an jedes Ende der Bank wie in Abb. 8.4.
gezeigt. Die Gummifüße können über die Muttern verstellt werden, um die
Maschine auf der genutzten Unterlage plan zu halten.
Befestigung der Drechselbank auf einer stabilen Werkfläche oder
angemessenem Unterbau
Die DML250 kann frei stehend auf einer Werkbank genutzt werden. Wenn
nötig, kann die Drechselbank auf eine stabilen Werkfläche von mindestens
25mm Dicke montiert werden oder auf einem angemessenen Unterbau,
indem die 4 Bohrungen am Sockel der Maschine genutzt werden (Abb.
8.2 und 8.3). Falls Sie die Drechselbank auf einer Werkbank montieren,
nutzen Sie einen 9mm Bohrer und befolgen Sie die in Abb. 8.5. gezeigten
Abmessungen.
Die Drechselbank darf nur benutzt werden wenn sie in einer
stabilen Position gesichert ist.
Befestigen Sie die Drechselbank mit M8 Schrauben an der Bank, um
die Gewinde der vorhandenen Bohrungen zu nutzen. Nutzen Sie keine
i
Schrauben anderer Größen, da diese die Gewinde beschädigen können.
Abb 8.5
i
i
725 mm
Abb 8.1
Bohrung
Abb 8.2
Abb 8.3
Abb 8.4
Stellmutter
Handradgriff
