MIMAKI UCJV300-160 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MIMAKI Anleitungen
  4. Drucker
  5. UCJV300-160
  6. Bedienungsanleitung

MIMAKI UCJV300-160 Bedienungsanleitung

Uv-tintenstrahldrucker/ schneideplotter
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
UV-Tintenstrahldrucker/
Schneideplotter

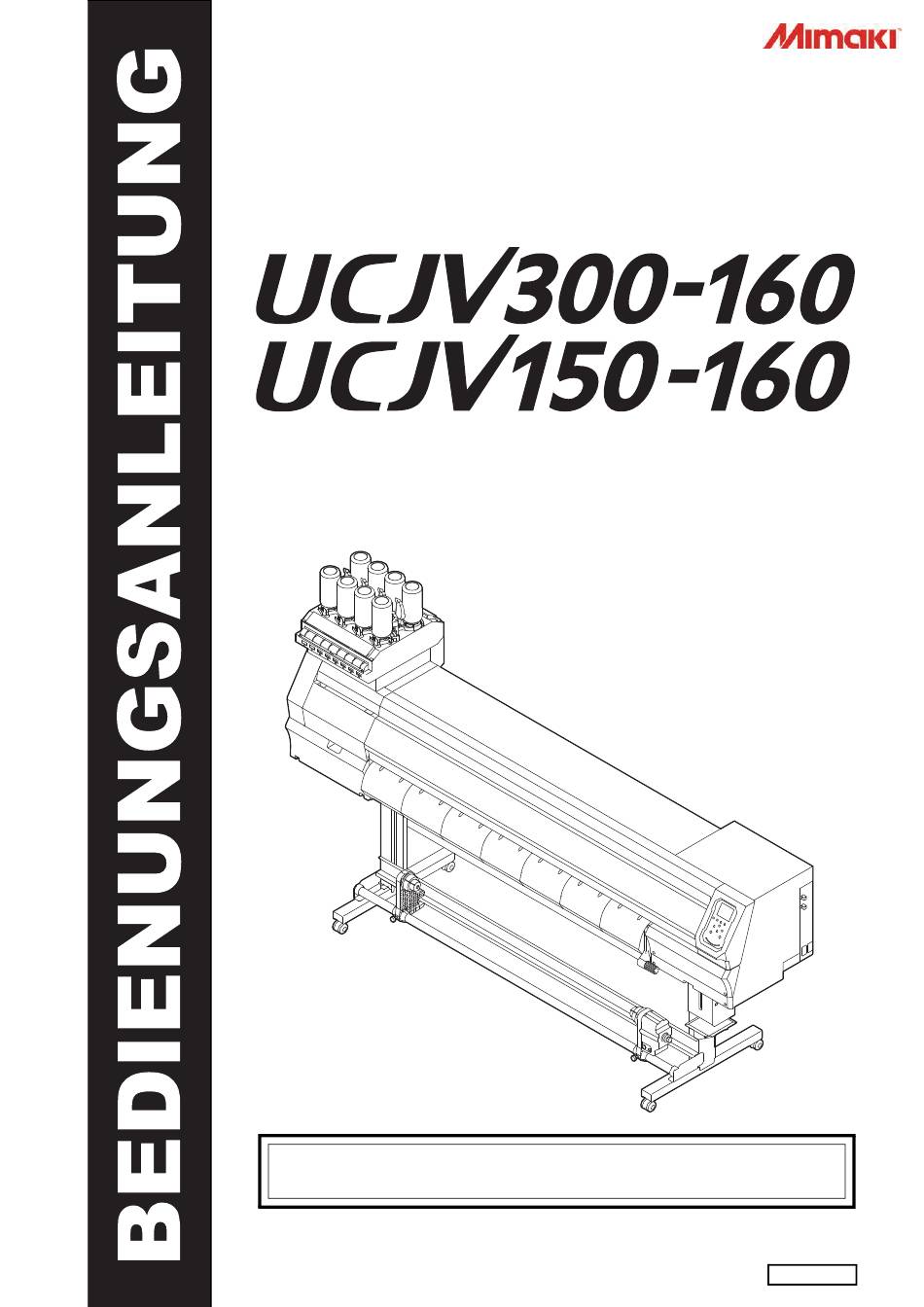

BEDIENUNGSANLEITUNG
Die aktuelle Ausgabe der Bedienungsanleitung
können Sie auch von unserer Website herunterladen.
MIMAKI ENGINEERING CO., LTD.
URL: http://mimaki.com/
D203176-11
Übersetzung der Originalanleitung
