PI-DIFFERENZDRUCKREGLER

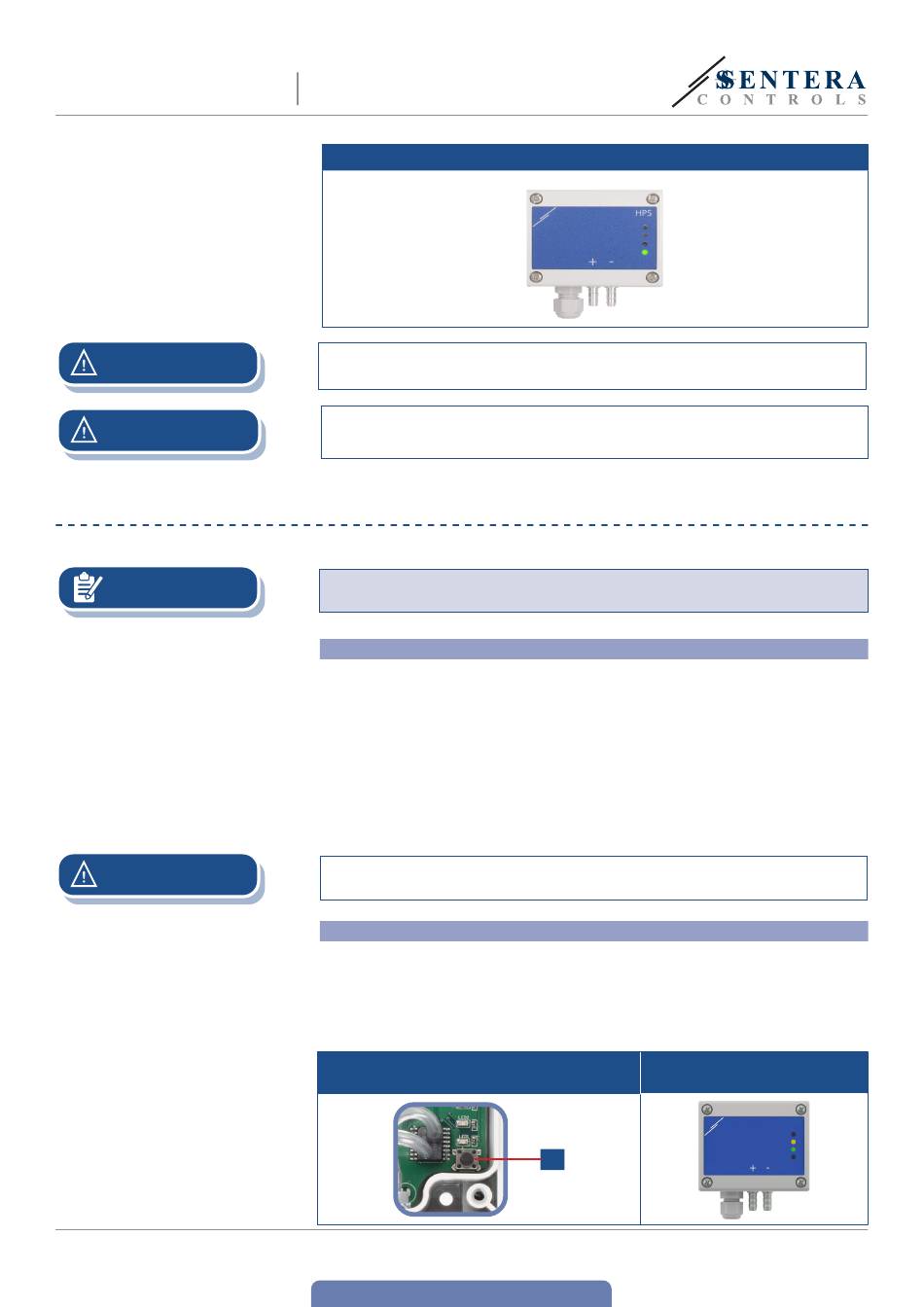

Fig. 7 Power-/ Modbus Kommunikationsanzeige
Der Status der LEDs kann nur überprüft werden, wenn das Gerät eingeschaltet
ist. Nehmen Sie die entsprechenden Sicherheitsmaßnahmen!
Die grüne LED-Intensität kann zwischen 0 und 100 % mit einem Schritt von 10 %
entsprechend dem im Holding Register 80 festgelegten Wert eingestellt werden.
Detaillierte Informationen und Einstellungen finden Sie im Produkt Modbus
Register Map, das dem Artikelcode auf unserer Website beigefügt ist.
Kalibrierungsverfahren:
1.
Trennen Sie die Düsen und stellen Sie sicher, dass sie nicht verstopft sind.
2.
Es gibt zwei Möglichkeiten, den Kalibrierungsprozess zu starten:
Schreiben Sie entweder "1" in das Holding Register 70 oder drücken Sie die Taste
SW1 4 Sekunden lang, bis die grüne LED2 und die gelbe LED3 auf der Leiterplatte
zweimal blinken und lassen Sie sofort los. Wenn Sie SW1 zu lange halten, setzen
Sie die Modbus Register zurück! (siehe Fig. 8 Sensorkalibrierung und Modbus-
Register-Reset).
3.
Nach 2 Sekunden blinken die grüne LED2 und die gelbe LED3 nochmals zweimal,
um anzuzeigen, dass der Kalibrierungsvorgang abgeschlossen ist (siehe Fig. 9
Kalibrierungsanzeige).
Stellen Sie sicher, dass die Düsen getrennt und nicht blockiert sind.
Verfahren zum Zurücksetzen von Modbus Registern:
1.
Drücken Sie den Taktschalter SW1 4 Sekunden lang, bis die grüne LED2 und die
gelbe LED3 auf der Leiterplatte zweimal blinken, und halten Sie den Schalter
gedrückt, bis beide LEDs dreimal wieder blinken (siehe Fig. 8 Sensorkalibrierung
und Modbus Register Reset).
2.
Die Modbus Register werden auf ihre Standardwerte zurückgesetzt (werkseitig
voreingestellt).
Fig. 8 Sensorkalibrierung und Modbus
Register Reset
www.sentera.eu
zurück zum Inhaltsverzeichnis
Fig. 9 Kalibierungsanzeige
SW1
