HPSPX-LP
Beispiel 1
Slave 1
NBT
Slave 2
HINWEIS
HINWEIS
ÜBERPRÜFUNG DER INSTALLATIONSANWEISUNGEN
HINWEIS
MIW-HPSPX-LP-DE-000 - 29 / 06 / 2022
PI-DIFFERENZDRUCKREGLER
■

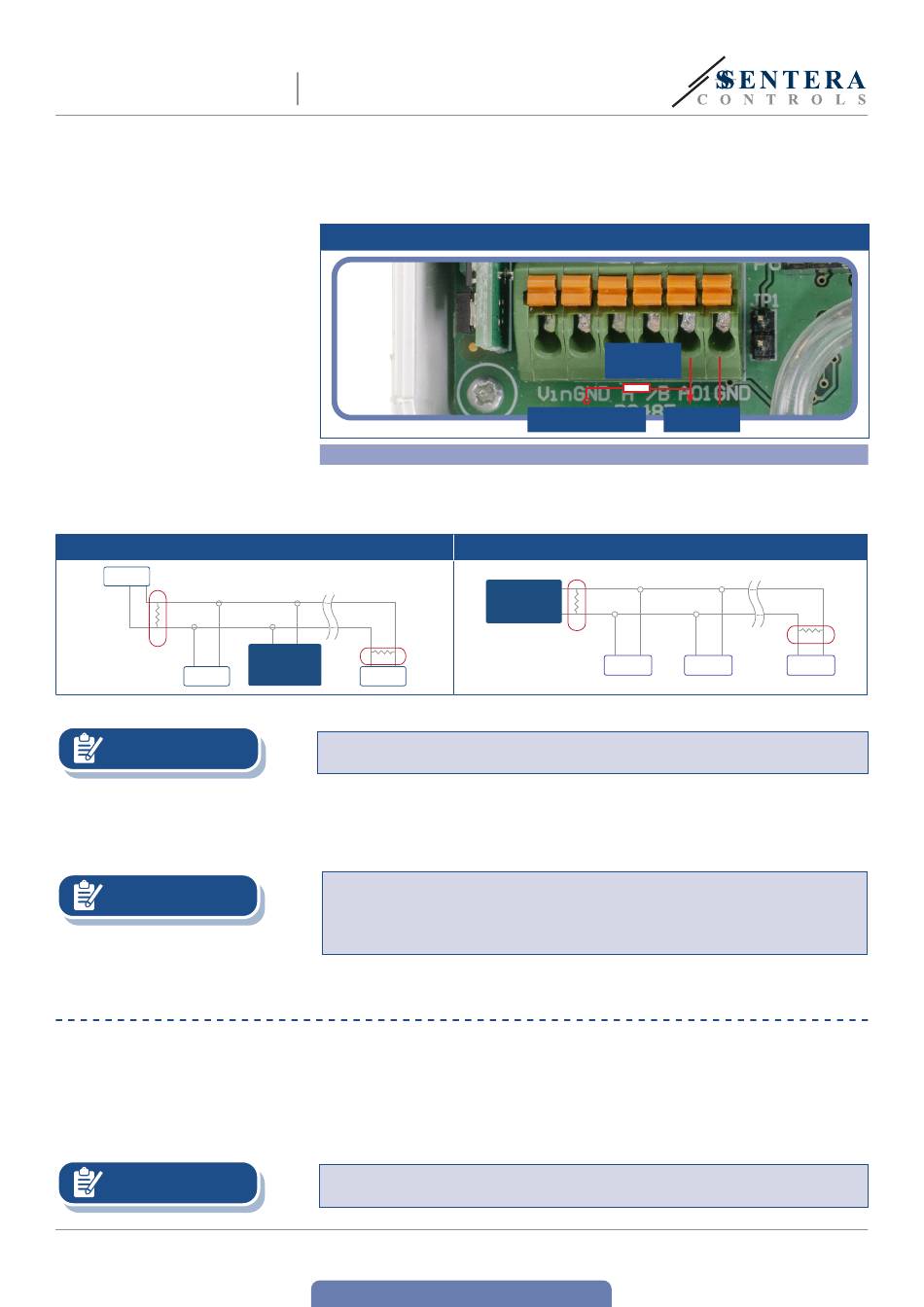

When JP1 nicht angeschlossen ist, ist der Ausgangstyp Offener Kollektor. Siehe
Fig. 6. Es muss ein externer Pull-up-Widerstand verwendet werden und der
Analogausgang (AO1) muss als PWM Ausgang zugewiesen werden (über das
Holding Register 54 - siehe Modbus Map).
Fig. 6 PWM Anschluss (Open Collector) (JP1 nicht angeschlossen)
Optionale Einstellungen
Um eine korrekte Kommunikation zu gewährleisten soll der NBT in nur zwei Geräten
auf dem Modbus RTU Netzwerk aktiviert werden. Aktivieren Sie ggf. den NBT
Widerstand über 3SModbus oder Sensistant (Holding Register 9).
RX
ТX
NBT
Master
Slave n
Auf einem Modbus RTU Netzwerk sollen zwei Bus Terminators (NBTs) aktiviert
werden.
7.
Setzen Sie die Frontabdeckung zurück und befestigen Sie sie mit den Schrauben.
8.
Sie können die Werkseinstellungen anpassen über Senteraweb, die kostenlos
herunterladbare 3SModbus Software oder Sensistant (falls notwendig). Die
werkseitigen Standardeinstellungen finden Sie unter Modbus register map.
Die vollständigen Modbus-Registerdaten finden Sie im Produkt Modbus Register
Map, das ein separates Dokument ist, das dem Artikelcode auf der Website
beigefügt ist und die Registerliste enthält. Produkte mit früheren Firmware
Versionen sind möglicherweise nicht mit dieser Liste kompatibel.
Eine ständige grüne
Kommunikationsanzeige bedeutet, dass das Gerät versorgt wird. Wenn LED1 nicht
leuchtet, überprüfen Sie die Anschlüsse erneut.
Eine blinkende
Kommunikationsanzeige bedeutet, dass das Gerät ein Modbus Netzwerk erkannt
hat. Wenn LED1 nicht blinkt, überprüfen Sie die Anschlüsse erneut.
Weitere Informationen finden Sie im Produktdatenblatt - Einstellungen.
www.sentera.eu
zurück zum Inhaltsverzeichnis
Externer Pull-up
Widerstand
(50—100 KΩ)
Externe Spannungsquelle
(5—30 VDC)
Beispiel 2
Master
NBT
Slave 1
LED1 Anzeige wie
grüne LED1-Anzeige wie
PWM GND
RX
ТX
NBT
Slave 2 Slave n
in Fig. 7 Power/ Modbus-
in Fig. 7 Power/ Modbus-
