PI-DIFFERENZDRUCKREGLER
Die -F-Version des Produkts ist nicht für den 3-Leiter-Anschluss geeignet. Es
hat separate Massen für Stromversorgung und Analogausgang. Das Verbinden
beider Massen kann zu falschen Messungen führen. Es sind mindestens 4 Drähte
erforderlich zum Anschluss von Sensoren des Typs -F.
Die -G-Version ist für den 3-Leiter-Anschluss vorgesehen und verfügt über eine
"gemeinsame Masse". Das bedeutet, dass die Masse des Analogausgangs intern
mit der Masse der Stromversorgung verbunden ist. Aus diesem Grund können die
Typen -G und -F nicht zusammen im selben Netzwerk verwendet werden. Schließen
Sie niemals die gemeinsame Masse von -G-Artikeln an andere Geräte an, die mit
einer Gleichspannung betrieben werden. Andernfalls kann es zu dauerhaften
Schäden an den angeschlossenen Geräten kommen.
Lesen Sie vor der Montage des Geräts sorgfältig die "Sicherheits- und
Vorsichtsmaßnahmen". Wählen Sie eine glatte Oberfläche für die Installation (eine
Wand, ein Panel usw.) und folgen Sie diesen Schritten:
1.
Schrauben Sie den Deckel des Gehäuses ab, um ihn zu entfernen.
2.
Befestigen Sie das Gehäuse an der Wand oder das Panel mittels
Befestigungselementen. Beachten Sie die richtigen Einbaumasse in Fig. 1
gezeigt und Einbaulage in Fig. 2 gezeigt.

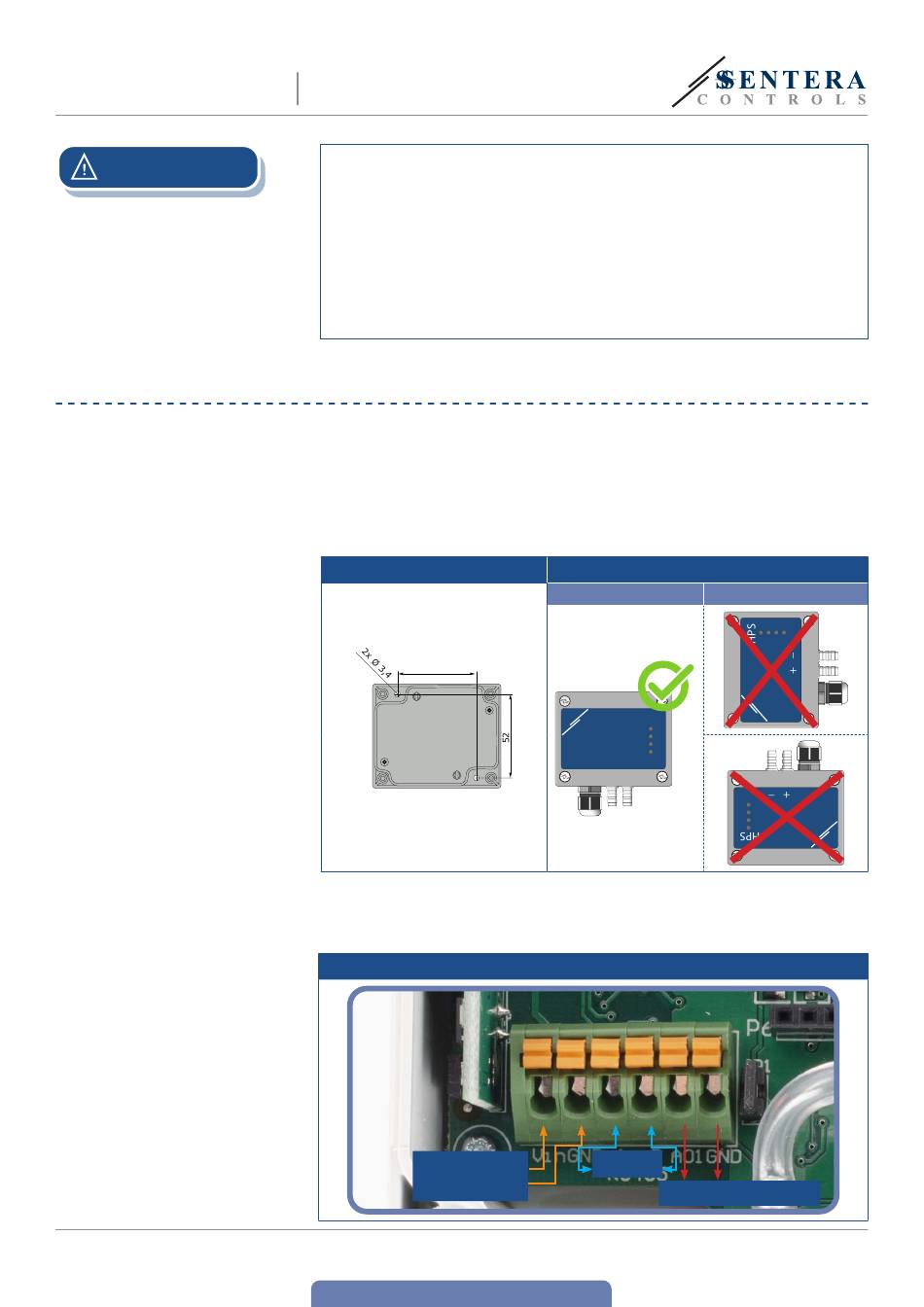

Fig. 1 Einbaumaße
49
3.
Stecken Sie das Kabel durch die Kabelverschraubung.
4.
Schließen Sie das Gerät wie in Fig 3 Anschlüsse gezeigt an und beachten Sie
dabei die Angaben im Abschnitt „Verkabelung und Anschlüsse".
Fig. 3 Anschlüsse
Versorgungsspannung
G: 15—24 VAC ±10 % /
18—34 VDC
F: 18—34 VDC
www.sentera.eu
zurück zum Inhaltsverzeichnis
Fig. 2 Einbaulage
Richtig Falsch
HPS
+ _
Modbus RTU
A /B
Analoger / digitaler Ausgang
0—10 VDC / 0—20 mA/PWM
