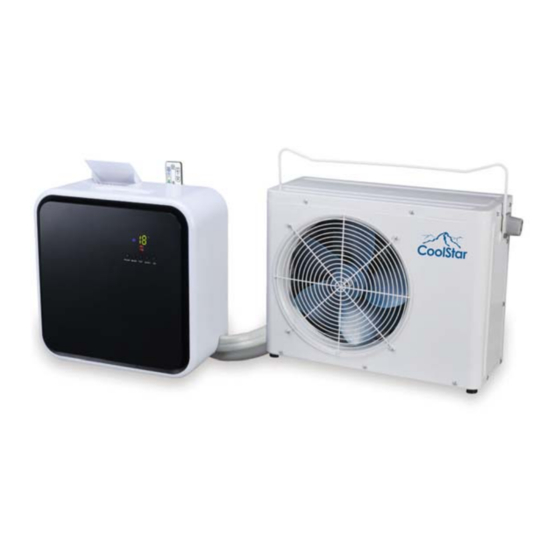

CoolStar CSM4000 Bedienungsanleitung

Mobile split klimaanlage
Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

















Mobile
Split Klimaanlage
CSM4000
Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für CoolStar CSM4000

Inhaltszusammenfassung für CoolStar CSM4000

  • Seite 1                                 Mobile Split Klimaanlage CSM4000 Bedienungsanleitung...
  • Seite 2 CoolStar – Klimaanlagen ‐ Switzerland   A. Informationen zur Entsorgung für private Benutzer 1. In der Europäischen Union Achtung: Dieses Gerät nicht mit normalem Hausmüll entsorgen! Nach einer neuen EU-Richtlinie, die die richtige Vorgehensweise für Rücknahme, Handhabung und Wiederverwendung gebrauchter elektrischer und elektronischer Geräte festlegt, müssen alte elektrische und elektronische Geräte gesondert entsorgt werden.

  • Seite 3: Inhaltsverzeichnis

    CoolStar – Klimaanlagen ‐ Switzerland   SICHERHEITSHINWEISE .............................. 4  Arbeitsprinzip und spezielle Funktionen im Kühlprogramm .................... 5  Schnellkuplungsschlauch / Verbindungsleitung ....................... 6  Einfaches Trennen der Verbindungsleitungen  ........................ 7  Kondenswasserpumpe  .............................. 8  Ein‐ / Ausschalten der Anlage ............................ 8  Bezeichnungen der Einzelteile ............................ 9  Beschreibung und Funktionen des Displays und der Fernbedienung ................ 11  Bedienung des Displays am Innenengerät:  ........................ 12  Reinigung und Wartung .............................. 14  Batteriewechsel ................................ 15  Hinweise zur Installation  .............................. 16  www.coolstar‐schweiz.ch       3 ...

  • Seite 4: Sicherheitshinweise

    CoolStar – Klimaanlagen ‐ Switzerland   SICHERHEITSHINWEISE WARNUNG • Dieses Gerät ist zur Verwendung in Büros, Restaurants, Wohnungen und an ähnlichen Stellen vorgesehen. • Bei inkorrekter Installation kann es zu Wasserschaden, Stromschlag oder Brand kommen. • Das Klimagerät an einem Ort aufstellen, der sein Gewicht trägt. Ansonsten kann das Gerät umfallen und Personen verletzen.

  • Seite 5: Arbeitsprinzip Und Spezielle Funktionen Im Kühlprogramm

    CoolStar – Klimaanlagen ‐ Switzerland   Arbeitsprinzip und spezielle Funktionen im Kühlprogramm Prinzip Die Raumtemperatur wird so gesenkt, dass das Klimagerät die warme Luft im Raum absorbiert und in die Außeneinheit leitet, wo die Wärme in die Luft verteilt wird. Die Kühlleistung hängt von der Außentemperatur ab.

  • Seite 6: Schnellkuplungsschlauch / Verbindungsleitung

    CoolStar – Klimaanlagen ‐ Switzerland   Schnellkupplungsschlauch / Verbindungsleitung Mit dieser Technik können Sie jederzeit die Inneneinheit von der Ausseneinheit trennen. Es ermöglicht einen einfachen Einbau dieser Klimaanlage, einfach den Schlauch vom Innengerät trennen und den Schlauch durch ein Loch oder Fenster führen und den Schlauch wieder anhängen.

  • Seite 7: Einfaches Trennen Der Verbindungsleitungen

    CoolStar – Klimaanlagen ‐ Switzerland   Einfaches Trennen der Verbindungsleitungen Trennen Sie die Leitungen beim Innengerät. Auf der Rückseite des Innengerätes finden Sie einen Schieber (siehe Abbildung). Lösen Sie die Schraube und schieben Sie diesen Schieber nach links. Nun sehen Sie die Leitungen, das Schnellkuplungssystem, das Elektrokabel sowie den Kondenswasserablauf und Schlauch.

  • Seite 8: Kondenswasserpumpe

    CoolStar – Klimaanlagen ‐ Switzerland   Bitte beachten Sie dass Sie die Leitungen nicht allzu lange Zeit nicht angeschlossen lassen. Schliessen Sie die Leitungen sobald als möglich wieder an die Inneneinheit. Beim wieder anschliessen der Leitungen, drücken Sie die Leitungen von oben nach unten wieder an das Innengerät. Machen Sie den Verschluss zu und kontrollieren Sie dass alles fest und dicht ist.

  • Seite 9: Bezeichnungen Der Einzelteile

    CoolStar – Klimaanlagen ‐ Switzerland   Bezeichnungen der Einzelteile Inneneinheit: Info: Die Anlage verfügt über eine Kondenswasserpumpe, welche das Kondenswasser von der Inneneinheit zur Ausseneinheit pumpt. 1. Vorderblende 2. Luftfilter 3. Traggriff 4. Bedienungsdisplay 5. Fernbedienung 6. Luftauslassklappe 7. Flexible Verbindungsleitungen zwischen Innen- und Ausseneinheit 8.
  • Seite 10 CoolStar – Klimaanlagen ‐ Switzerland   Ausseneinheit: 1. Traggriff 2. Luftauslass 3. Flexible Verbindungsleitung 4. Kondenswasserauslass 5. Kupplungssystem der Kälteleitungen www.coolstar‐schweiz.ch       10 ...

  • Seite 11: Beschreibung Und Funktionen Des Displays Und Der Fernbedienung

    CoolStar – Klimaanlagen ‐ Switzerland   Beschreibung und Funktionen des Displays und der Fernbedienung   Display: Beschreibung des Displays am Innenengerät: 1. Automatikbetrieb 2. Kühlbetrieb 3. Entfeuchtungsbetrieb 4. Umluftbetrieb / Lüftungsbetrieb 5. Digitale Anzeige der Zieltemperatur www.coolstar‐schweiz.ch       11 ...

  • Seite 12: Bedienung Des Displays Am Innenengerät

    CoolStar – Klimaanlagen ‐ Switzerland   6. Celsius Anzeige 7. Fahrenheit Anzeige 8. Timer 9. Geschwindigkeitsstufe des Ventilators Bedienung des Displays am Innenengerät: Sie haben 5 Knöpfe auf dem Innengerät der Klimaanlage mit diesen Sie diese Anlage bedienen können. Ein- Ausschalten des Gerätes Drücken Sie den Knopf POWER um das Gerät ein- und auszuschalten.
  • Seite 13 CoolStar – Klimaanlagen ‐ Switzerland   Timer Das Gerät verfügt über einen Timer welchen Sie mit der Fernbedienung anwählen können. Sie können mit den Tasten DOWN und UP die Anzahl Stunden für den Timer anwählen. www.coolstar‐schweiz.ch       13 ...

  • Seite 14: Reinigung Und Wartung

    CoolStar – Klimaanlagen ‐ Switzerland   Reinigung und Wartung HINWEIS: • Schalten Sie das Gerät vor der Reinigung ab und unterbrechen Sie die Stromversorgung, es könnte zu einem Stromunfall kommen. • Lassen Sie bei der Reinigung kein Wasser in das Innen- sowie Außengerät laufen, es könnte zu einem Stromunfall kommen.

  • Seite 15: Batteriewechsel

    CoolStar – Klimaanlagen ‐ Switzerland   Batteriewechsel 1. Drücken Sie leicht an die mit bezeichnete Stelle und schieben Sie den Deckel der Fernbedienung in Pfeilrichtung hinaus (siehe Abbildung). 2. Nehmen Sie die alten Batterien heraus (siehe Abbildung). 3. Setzen Sie eine neue Batterie ein.

  • Seite 16: Hinweise Zur Installation

    CoolStar – Klimaanlagen ‐ Switzerland   Hinweise zur Installation Grundanforderungen an den Einbauort Wird das Gerät an folgenden Plätzen eingebaut, kann es zu seiner Fehlfunktion kommen. Dies bitte mit der Servicestelle absprechen. • Plätze, an denen starke Hitze, Dämpfe, entflammbare oder explosive Gase entstehen können, und Plätze mit flüchtigen Stoffen in der Luft.

  • Seite 17: Installation Des Innengerätes

    CoolStar – Klimaanlagen ‐ Switzerland   Installation des Innengerätes Sie können das Innengerät einfach auf einen Tisch stellen oder direkt an der Wand montieren mit den vorgegebenen Halterungen am Innengerät Den Verbindungsschlauch zur Ausseneinheit führen Sie einfach durch ein Loch oder durch das Fenster nach draussen zum Aussengerät.
